Wechselspannungsmessungen
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM)
Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive (V/Ω)
Eingangsbuchse.
Drehen Sie den
2.
um AC (Wechselstrom) auszuwählen.
3.
Lesen Sie die Warn‐ und Vorsichtshinweise und Anmerkungen oben zur Verwendung der
Kappen der Messspitzen.
4.
Halten Sie die Messspitzen an den zu prüfenden Stromkreis.
5.
Lesen der digitalen Messwert und das 60‐Segmente Balkendiagramm (EX655) auf dem
Display ab. Das Messgerät verwendet eine automatische Bereichswahl (auf dem Display
wird Auto angezeigt) und wählt daher die korrekte Dezimalpunktposition. Das Messgerät
zeigt auch Messart, Maßeinheitssymbole und weitere relevante Multifunktionssymbole
an.
6.
Zeigen Sie mit de
Wichtiger Hinweis: Warten Sie, bis das Messgerät eingerichtet wurde und das
Spannungsignal aktiv misst, bevor Sie den Frequenzmessmodus aufrufen.
7.
Beachten Sie, dass das Spannungswarnsymbol angezeigt wird, wenn eine Spannung
vorhanden ist.
8.
Das Messgerät kann Gleichspannungen bis 750 V messen.
9.
Nur für EX655: Halten Sie die Taste LPF zum Einschalten der Tiefpassfilterschaltung
gedrückt (Das LPF‐Symbol wird angezeigt). Halten Sie zum Verlassen dieses Modus die
Taste LPF erneut gedrückt. Siehe Abschnitt Tiefpassfilter für weitere Einzelheiten.
10. Stellen Sie den Funktionsschalter auf d
Impedanz einzuschalten (Die Impedanz beträgt nun ca. 3 kΩ). Siehe den speziellen
Abschnitt Lo Z in dieser Bedienungsanleitung.
Funktionsschalter auf die Position
r Taste
M die Frequenz (Hz) der gemessenen Spannung an (nur EX655).
AC Hz
EX655

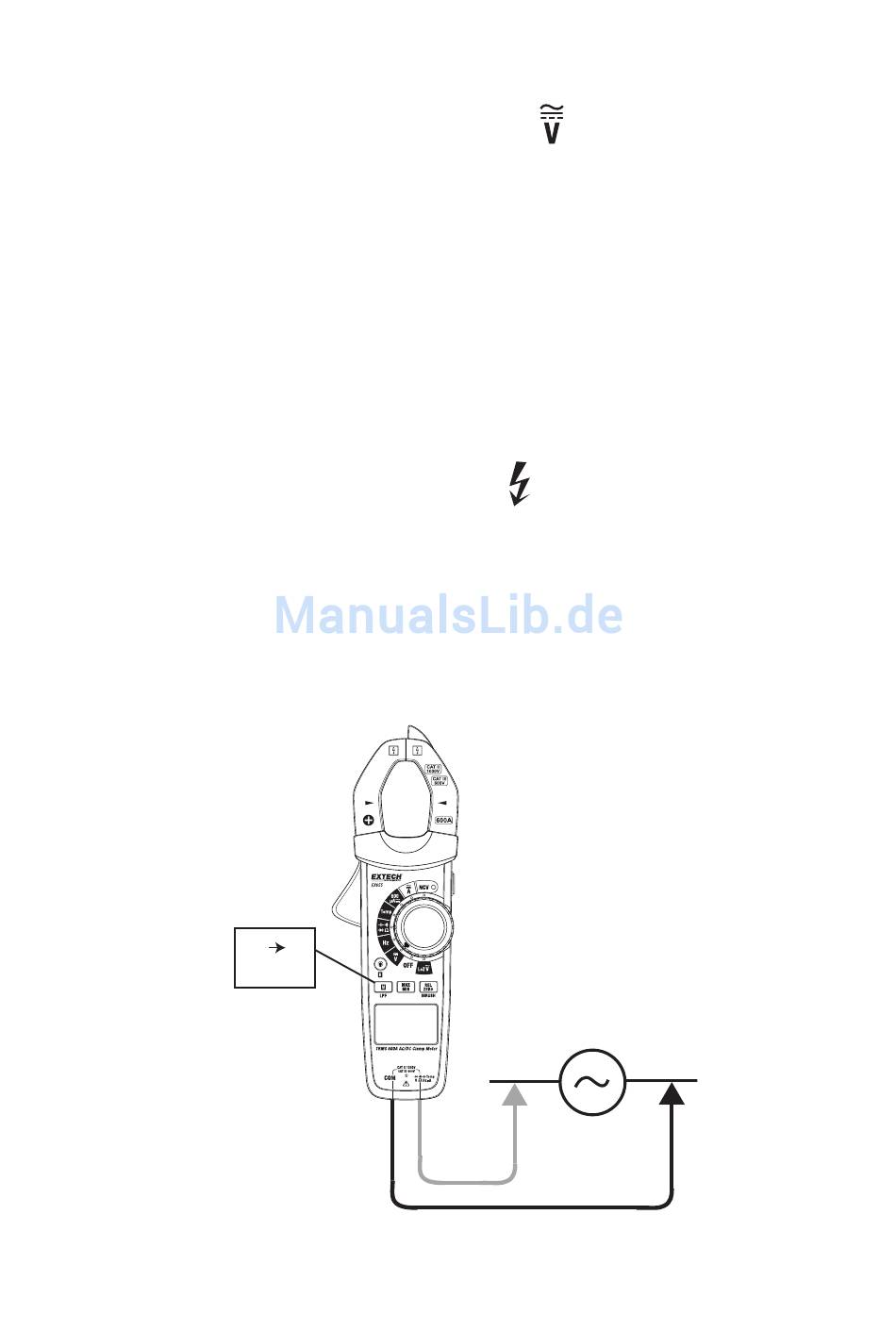

Abb. 4‐1 AC‐SPANNUNGSMESSUNGEN
Drücken Sie die Taste
.
ie Position
LoZ, um die Schaltung für niedrige
14
M (MODUS)
