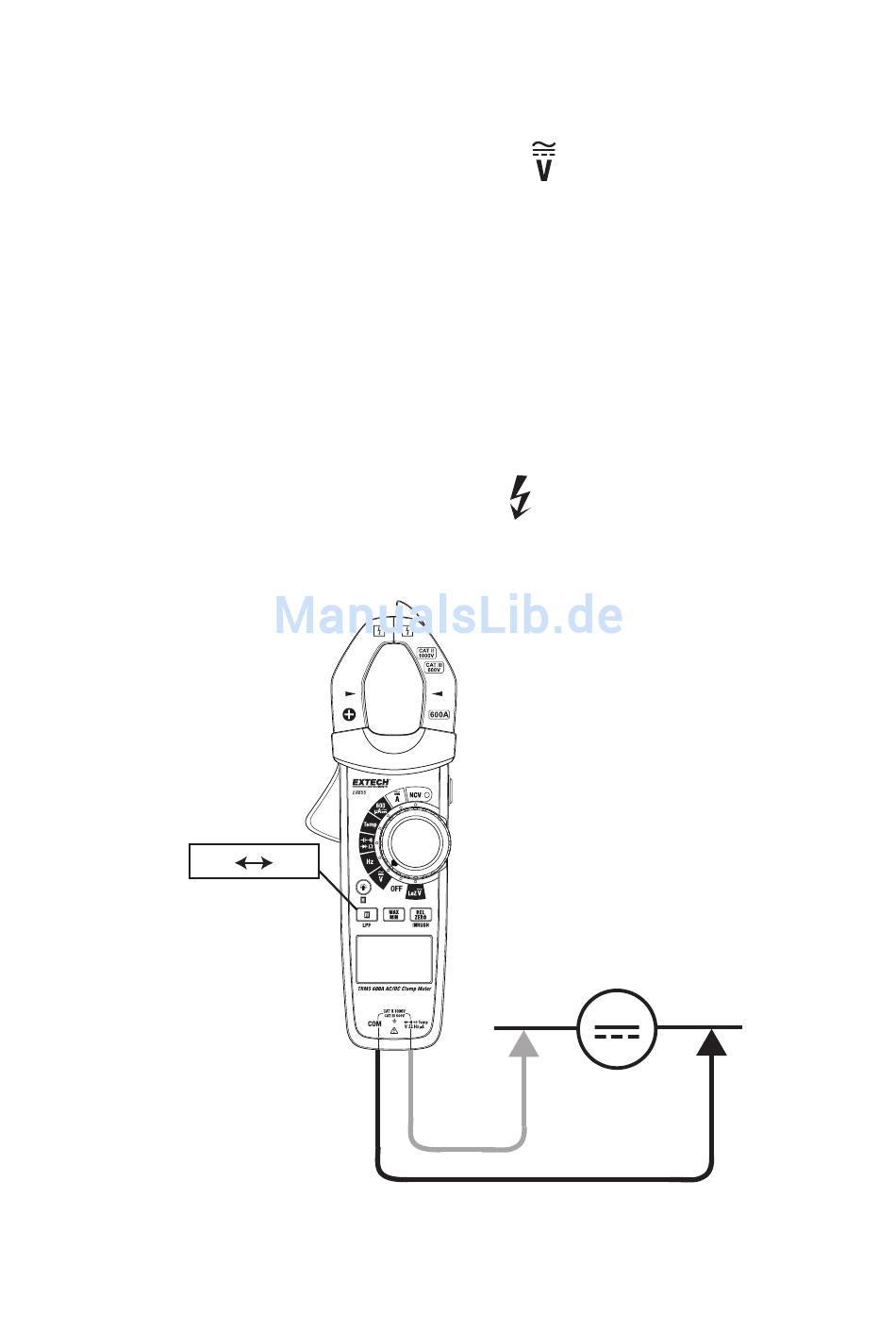

Gleichspannungsmessungen
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM)
Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive (V/Ω)
Eingangsbuchse.
Drehen Sie den Funktionsschalter auf die Position
2.
Wählen Sie mit der Taste M die Option DC aus.
3.
4.
Lesen Sie die Warn‐ und Vorsichtshinweise und Anmerkungen am Anfang des Abschnitts
der Spannungsmessung zur Verwendung der Kappen der Messspitzen.
5.
Halten Sie die Messspitzen an den zu prüfenden Stromkreis. Achten Sie unbedingt auf die
richtige Polarität (rote Messleitung an Plus, schwarze Messleitung an Minus).
6.
Lesen der digitalen Messwert und das Balkendiagramm der Messung (EX655) auf dem
Display ab. Das Display zeigt das Messergebnis auch mit dem exakten Dezimalpunkt
(automatische Bereichswahl) und der Messart bzw. dem Maßeinheitssymbol an. Bei
umgekehrter Polarität zeigt das Display vor dem Wert ein Minuszeichen (‐) an.
7.
Beachten Sie, dass das Spannungswarnsymbol angezeigt wird, wenn eine Spannung
vorhanden ist.
8.
Das Messgerät kann Gleichspannungen bis 1000 V messen.
AC
DC
Abb. 4‐2 AC‐SPANNUNGSMESSUNGEN
.
15
EX65x‐de‐DE_V1.6 7/16
