Hinweis:
Beim Zusammenbau des Spannungsprüfers PHE3... dürfen nur die Einzelteile verwendet werden
welche aus dem Typenschild des jeweiliges Spannungsprüfers PHE... ersichtlich sind
(siehe Typenschild des Spannungsprüfers PHE3..., Pkt. 5, Seite 11).
4.1 Einschrauben der Prüfspitze
Beim Ein-Abschrauben von Prüfspitzen mit Regenab-
weiser dürfen auf diese keine mechanischen Kräfte
einwirken.
Auf einen festen Sitz der zusammengschraubten
Einzelteile ist zu achten.
Der Dichtring (O-Ring) am Einschraubteil
Prüfspitze ist or dem Einschrauben auf einwandfreien
Zustand und richtigen Sitz zu kontrollieren.
Abgenutzte Dichtringe sind zu ersetzen (Dehn Ersatz-
teil-Nr. 767 779).
4.2 Anzeigegeräte
Bei den Anzeigegeräten der Spannungsprüfer PHE3...
stehen zwei mechanische Adaptionsmöglichkeiten zur
Verfügung...

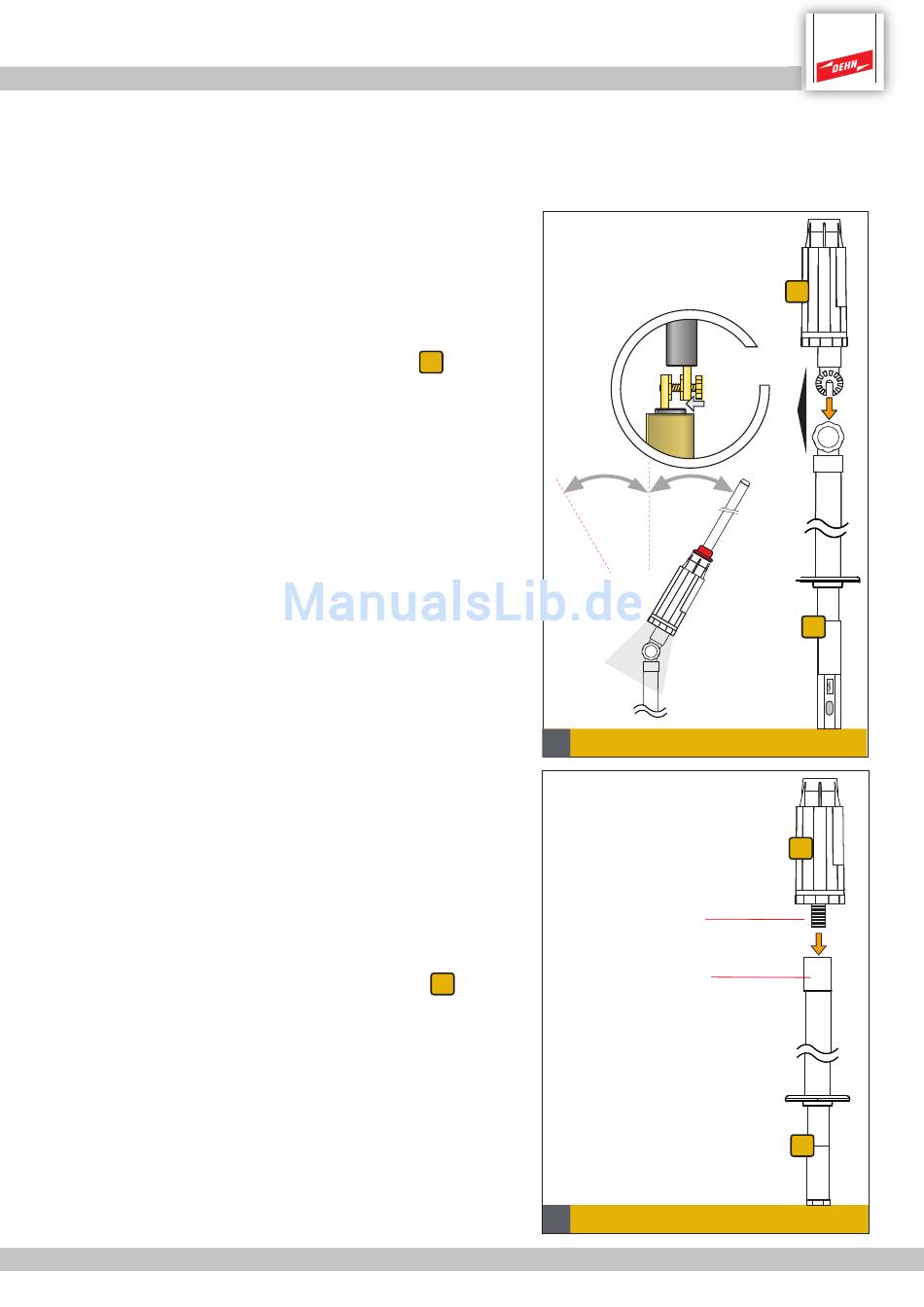

4.2.1 Anzeigegerät mit Universalzahnkupplung
Bei Anzeigegeräten mit Universalzahnkupplung können
nur Isolierstangen, Isolierteile oder Adapterteile
gleichen Kupplungstyps (Universalzahnkupplung)
verwendet werden!
Zusammenbau
Das Anzeigegerät mit Universalzahnkupplung wird
auf das Kupplungsteil der Isolierstange, Isolierteil
oder Adapterteil aufgesteckt und mit der Rändel
schraube verschraubt.
Dabei müssen die beiden Verzahnungen ineinander-
greifen.
Der verstellbare Neigungswinkel beträgt ± max. 30°
(siehe Fig. 4.2.1).
4.2.2 Anzeigegerät mit M12-Gewindebolzen
Bei Anzeigegeräten mit M12-Gewindebolzen können
nur Isolierstangen, Isolierteile oder Adapterteile
gleichen Kupplungstyps (M12-Gewindebuchse)
verwendet werden!
Zusammenbau
Das Anzeigegerät mit M12-Gewindebolzen wird an
das Kupplungsteil (M12-Gewindebuchse) der Isolier
stange, Isolierteil oder Adapterteil herangeführt und
handfest eingeschraubt (siehe Fig. 4.2.2).
der
ET
30°
3
Seite 9
Anzeigegerät
Universal-
zahnkupplung
30°
z.B.
Isolierstange
Fig. 4.2.1
Anzeigegerät
M12
Gewinde-
bolzen
M12
Gewinde-
buchse
z.B.
Isolierstange
Fig. 4.2.2
