9.

Wartung

9.1 Batteriewechsel (siehe Fig. 9.1)
9.2 Durch Linksdrehung des Abschlussrings (4) am unteren Ende des Anzeigegerätes ist das Gehäuse
(1) zu öffnen (die Isolierstange muss dazu nicht abgeschraubt werden) (siehe Fig. 9.1).
9.3 Danach kann der Elektronikteil 3 aus dem Gehäuse gezogen werden (siehe Fig. 9.1).
9.4 Die im oberen Ende des Elektronik-Einschubes im Batterieschacht befindliche 9 V Blockbatterie
(2) ist gegen eine neue zu tauschen (Batteriesymbole +/- beachten).
Zu verwendende Batterien: 9 V E-Blockbatterie (IEC 6LR61), auslaufsicher, z. B.
• Energizer Alkaline Nr. 522
• Panasonic XTREME POWER
• Duracell Alkali-Mangan MN 1604
• Kodak XTRALIFE Alkali-Mangan K9V
oder
• Ultralife Lithium Cell U9VL
Bitte beachten Sie, dass verbrauchte Batterien im Sinne des Umweltschutzes sachgerecht entsorgt
werden.
5 Führung

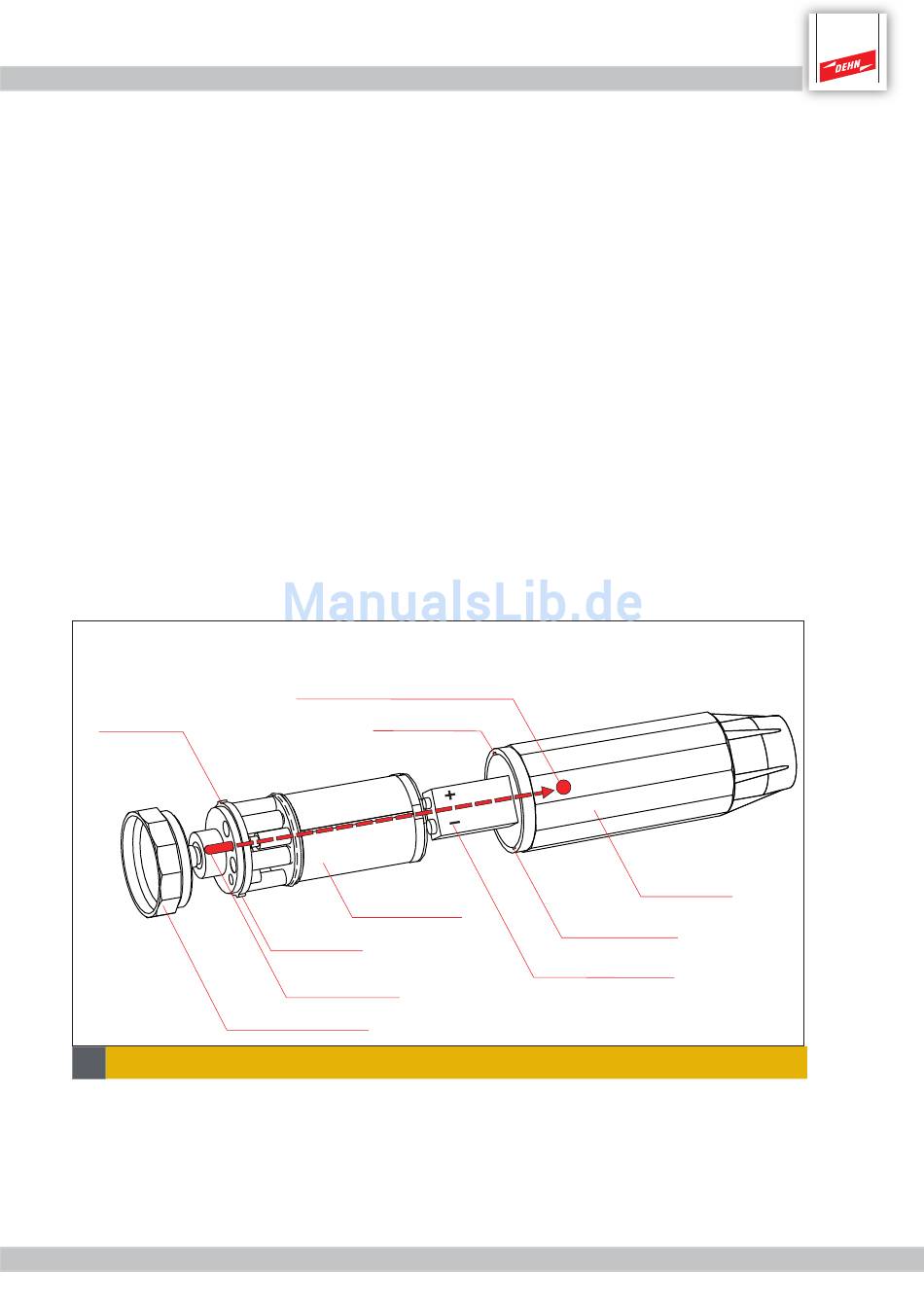

Fig. 9.1
7 roter Markierungspunkt
6 Führungsnut
3 Elektronikteil
5 Führung
8 Taste "TEST"
4 Abschlussring
Auf einen festen Sitz der zusammen-
geschraubten Teile
ist zu achten!
6 Führungsnut
2 Blockbatterie 9 V
Seite 16
Hinweis
1 Gehäuse
1598_0314_ Mat No. 69682
