(beliebige Leitung bis max 3 W) mit Prüfspitze verbin- kurz den. Der Wert wird abgespeichert und bei Messungen auch nach Aus- und Einschalten des EP4 bis zum nächsten Nullabgleich verwendet. Messbereich wählen Der Lo Ω-Bereich arbeitet mit einem Messstrom von...
All manuals and user guides at all-guides.com Funktion Taster Betätigung Automatikmessung Ω Prüfung (< 10 Ω) mit einem Mess- Geeignet für Lo > 2 sec. strom von 200 mA. Die Richtung des Messstromes wird kurz automatisch gewechselt und durch (+) oder (-) im Dis- play angezeigt.
Seite 4

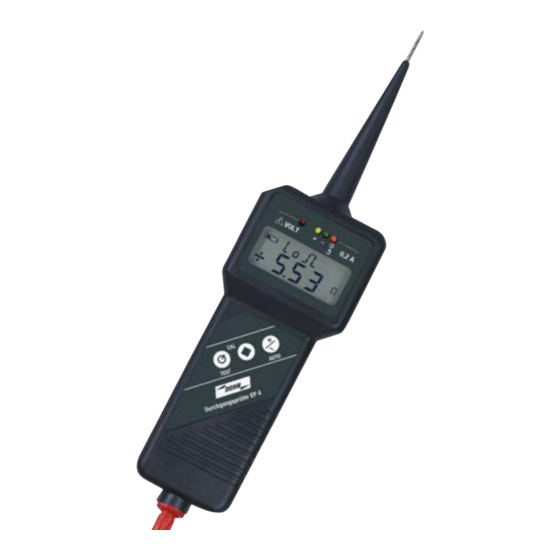

All manuals and user guides at all-guides.com Bedienungsanleitung, Durchgangsprüfer EP4 1. Verwendung Der Durchgangsprüfer EP4 ist ein digital anzeigendes Niederohm-Messgerät zur gefahrlosen Überprüfung von Leitungswiderständen bis 2000 kΩ in Elektro- anlagen mit Nennspannungen bis 500 V. Mit ihm können Sie größere Schutzleiter-, Erdungs- und Potentialausgleichs- sowie Abschirm- und Blitzschutzanlagen schnell und sicher überprüfen.
Seite 5
All manuals and user guides at all-guides.com ⇒ Verwenden Sie berührungsisolierte Stecker (IP 2x mit Kragen) für die Buchse des EP4, wenn Sie an Messstellen prüfen, an denen Spannungen vorkommen können. Bei Anlegen des eingeschalteten Gerätes an eine Spannung über ca. 15 V erfolgt ein akustisches und optisches Warnsignal (siehe 4.4).
Seite 6
4.2 Messaufbau Zwischen dem Bezugserder (z.B. Potentialausgleichs-Schiene oder Betriebser- der) und dem EP4 kann jede beliebige Messleitung (bis etwa 3,5 Ω) verwen- det werden, die sich nach Abschnitt 4.3 abgleichen lässt. Es können Messstellen erreicht werden, die über 100 m vom Bezugserder entfernt sind.
Seite 7
All manuals and user guides at all-guides.com 4.3 Nullabgleich Vor jeder Mess-Serie müssen Sie den EP4 zusammen mit der Messleitung (siehe Messaufbau 4.2) abgleichen. Dies ist auch dann erforderlich, wenn dieselbe Messleitung nach einiger Zeit wiederverwendet wird, um Temperatureinflüsse zu berücksichtigen. Der Abgleich erfolgt automatisch für den Messbereich 10 Ω...
Seite 8
Taster solange drücken, bis ein konstanter Messwert erscheint. Bei Messwerten kleiner 10 Ω wechselt der EP4 automatisch in den LO- Ω Modus und misst mit einem Messstrom von 200 mA. In der Anzeige erscheint “Lo- Ω” und die rechte LED signalisiert 200 mA Mess- strom.
All manuals and user guides at all-guides.com Polaritätswechsel: Der Polaritätswechsel ist erforderlich, wenn galvanische Spannungen das Messergebnis beeinflussen können. ⇒ Nach erfolgter Messung mit positiver Polung (s.o.): Taster +/- drücken (Anzeige der Messbereitschaft mit anderer Polung: -1 und grüne LED) negative Messung in gleicher Weise durchführen.
Messwerte selbst beurteilen. 4.5 Fremdspannungen Wird der eingeschaltete EP4 an eine Spannung (15 bis 400 V) angelegt, werden Sie durch die blinkende rote Leuchtdiode und einen Signalton gewarnt. Gleichzeitig wird die Spannungshöhe auf der LCD angezeigt. Das Gerät ist bis 400 V durch Halbleiter geschützt.
Seite 11
Bei ausgelaufener Batterie müssen Sie das Elektrolyt vollständig entfernen und eine neue Batterie einsetzen. ⇒ Bei längerer Lagerung ist der EP4 ohne Batterie an einem trockenen und sauberen Ort bei Temperaturen von -10° bis + 70°C zu verwahren. ⇒ Das Kunststoffgehäuse können Sie mit einem mit Alkohol (Isopropanol) oder Seifenwasser befeuchteten Tuch reinigen.
