Werden mehrere Handhabeverlängerungen mit Steckkupplung HV STK ... verwendet, so darf die
Kombination aus Spannungsprüfer PHE III (einschließlich eventuell aufgeschraubter Prüfsonden)
und der Isolierstange (einschließlich aller Verlängerungen) eine Gesamtlänge von 7000 mm nicht
überschreiten.
!
Das Übergreifen der Bregrenzungsscheibe
Der Spannungsprüfer darf im Bereich des Isolierteiles (Isolierstrecke) nicht an spannungsführende Anlagen-
teile angelegt werden.
Die Prüfspitze
2
des Spannungsprüfers darf bis zum Roten Ring an spannungsführende und über
die ganze Länge auch an geerdete Anlagenteile angelegt werden.
Die Anzeige "Spannung vorhanden" muss erscheinen, wenn die Leiter-Erde-Spannung des zu
prüfenden Teiles mehr als 45% der Nennspannung beträgt. Die Anzeige "Spannung vorhanden"
darf nicht erscheinen, wenn die Leiter-Erde-Spannung des zu prüfenden Teiles gleich oder weniger
als 10% der Nennspannung beträgt. Dabei ist der Einfluss von Störfeldern zu beachten und bei
der Prüfung zu berücksichtigen.

Anmerkung:

Die oben genannten Werte beziehen sich ausschließlich auf Spannungsprüfer zum Einsatz in Drehstromnet-
zen. Bei Sonderausführungen (Hinweis auf dem Typenschild beachten!) für andere Netzformen, wie einsei-
tig geerdete Einphasennetze oder mittig geerdete Einphasennetze, sind die Ansprechwerte entsprechend
der jeweiligen Netzform ausgelegt.

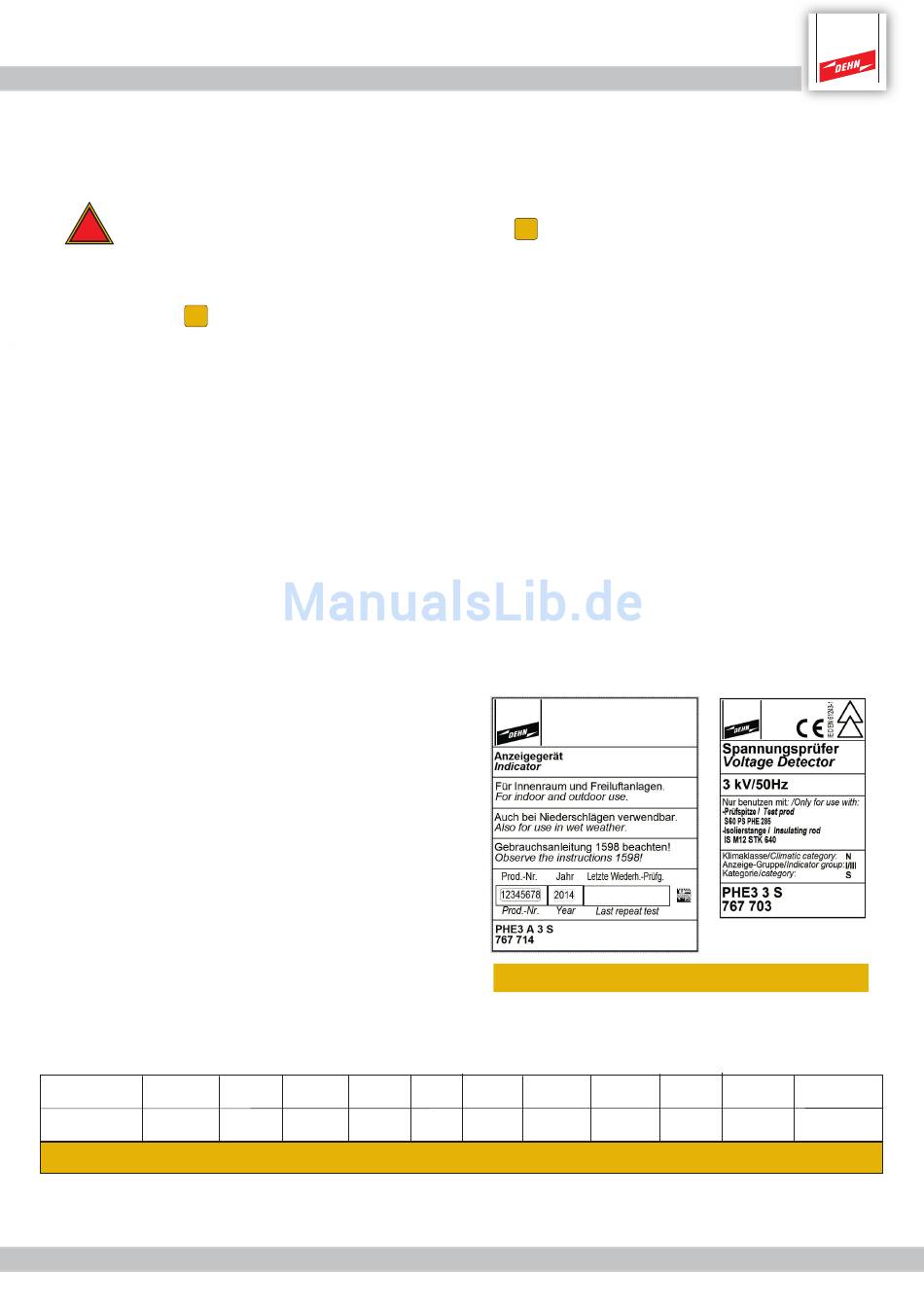

5.1 Typenschild:

Die auf dem Typenschild angegebenen technischen Daten (Nennspannung, Nennfrequenz) sowie die
weiteren Benutzerhinweise sind zu beachten (siehe Fig. 5.1).
5.2. Nennspannung / Nennspannungsbreich
Die Spannungsprüferserie PHE3... beinhaltet
sowohl Geräte mit nur einer Nennspan-
nung als auch Geräte mit Nennspannungs
bereich und Geräte mit umschaltbarem
Nennspannungsbereich.
prüfer PHE3... sind in ihrem Ansprechverhal-
ten nach der Nennspannung U n oder ihrem
Nennspannungsbereich ausgelegt, der auf
dem Typenschild angegeben ist. Das Isolier
vermögen und die Überbrückungssicherheit
der Spannungsprüfer sind für die höchste
Spannung der Betriebsmittel U r bemessen.
Die Spannungsprüfer dürfen nur, je nach ihrer
Nennspannung U n , für folgende höchste
Spannungen für Betriebsmittel U r verwendet
werden ( siehe Tabelle 5.2).
U
/ kV
3
n
U
/ kV
3,6
r
Tabelle 5.2
* nur bei Netzen mit wirksam geerdeten Sternpunkt
Die Spannungs-
6
10
15
7,2
12
17,5
5
ist nicht erlaubt!
Fig. 5.1
20
30
45
24
36
52
Seite 11
60
110
132*
72,5
123
145*
1598_0314_ Mat No. 69682
150*
170*
