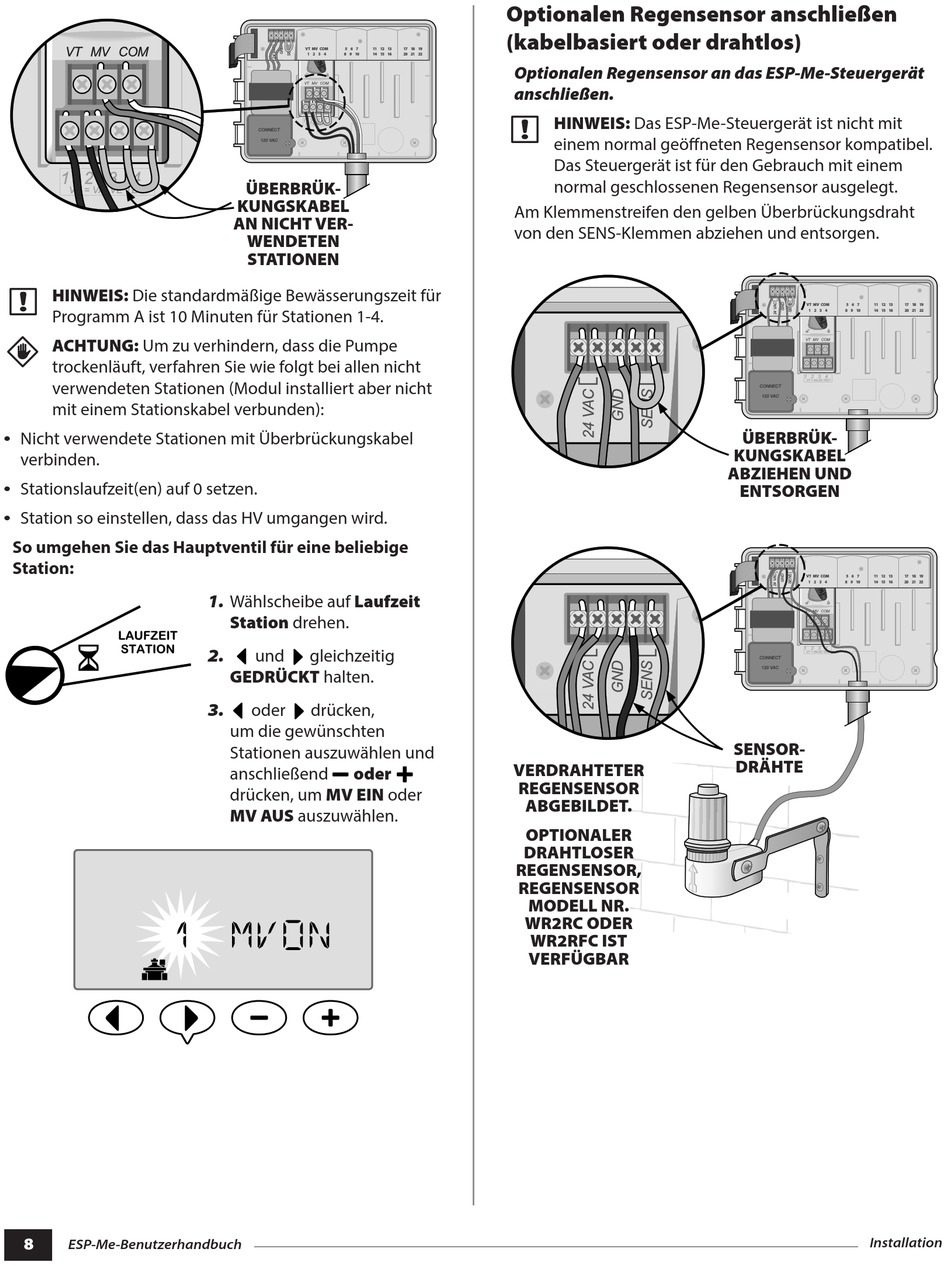

Optionalen Regensensor Anschließen (Kabelbasiert Oder Drahtlos) - Rain Bird ESP-Me Benutzerhandbuch

b d HINWEIS: Die standardmäßige Bewässerungszeit für
Programm A ist 10 Minuten für Stationen 1-4.
ACHTUNG: Um zu verhindern, dass die Pumpe
d d
trockenläuft, verfahren Sie wie folgt bei allen nicht
verwendeten Stationen (Modul installiert aber nicht
mit einem Stationskabel verbunden):
l Nicht verwendete Stationen mit Überbrückungskabel d
verbinden.
l Stationslaufzeit(en) auf 0 setzen. d
l Station so einstellen, dass das HV umgangen wird. d
So umgehen Sie das Hauptventil für eine beliebige
Station:
1 MVON
8 8
ESP-Me-Benutzerhandbuch
VT MV COM 5 6 7 11 12 13
1 2 3 4 8 9 10 14 15 16
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
ÜBERBRÜK-
KUNGSKABEL
AN NICHT VER-
WENDETEN
STATIONEN
1. Wählscheibe auf Laufzeit
Station drehen.
2. und gleichzeitig
GEDRÜCKT halten.
oder drücken,
3.
um die gewünschten
Stationen auszuwählen und
anschließend
oder
drücken, um MV EIN oder
MV AUS auszuwählen.
Optionalen Regensensor anschließen
(kabelbasiert oder drahtlos)
17 18 19
20 21 22
Optionalen Regensensor an das ESP-Me-Steuergerät
anschließen.
b d HINWEIS: Das ESP-Me-Steuergerät ist nicht mit
einem normal geöffneten Regensensor kompatibel.
Das Steuergerät ist für den Gebrauch mit einem
normal geschlossenen Regensensor ausgelegt.
Am Klemmenstreifen den gelben Überbrückungsdraht
von den SENS-Klemmen abziehen und entsorgen.
VERDRAHTETER
REGENSENSOR
ABGEBILDET.
OPTIONALER
DRAHTLOSER
REGENSENSOR,
REGENSENSOR
MODELL NR.
WR2RC ODER
WR2RFC IST
VERFÜGBAR
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
ÜBERBRÜK-
KUNGSKABEL
ABZIEHEN UND
ENTSORGEN
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
SENSOR-
DRÄHTE
Installation
