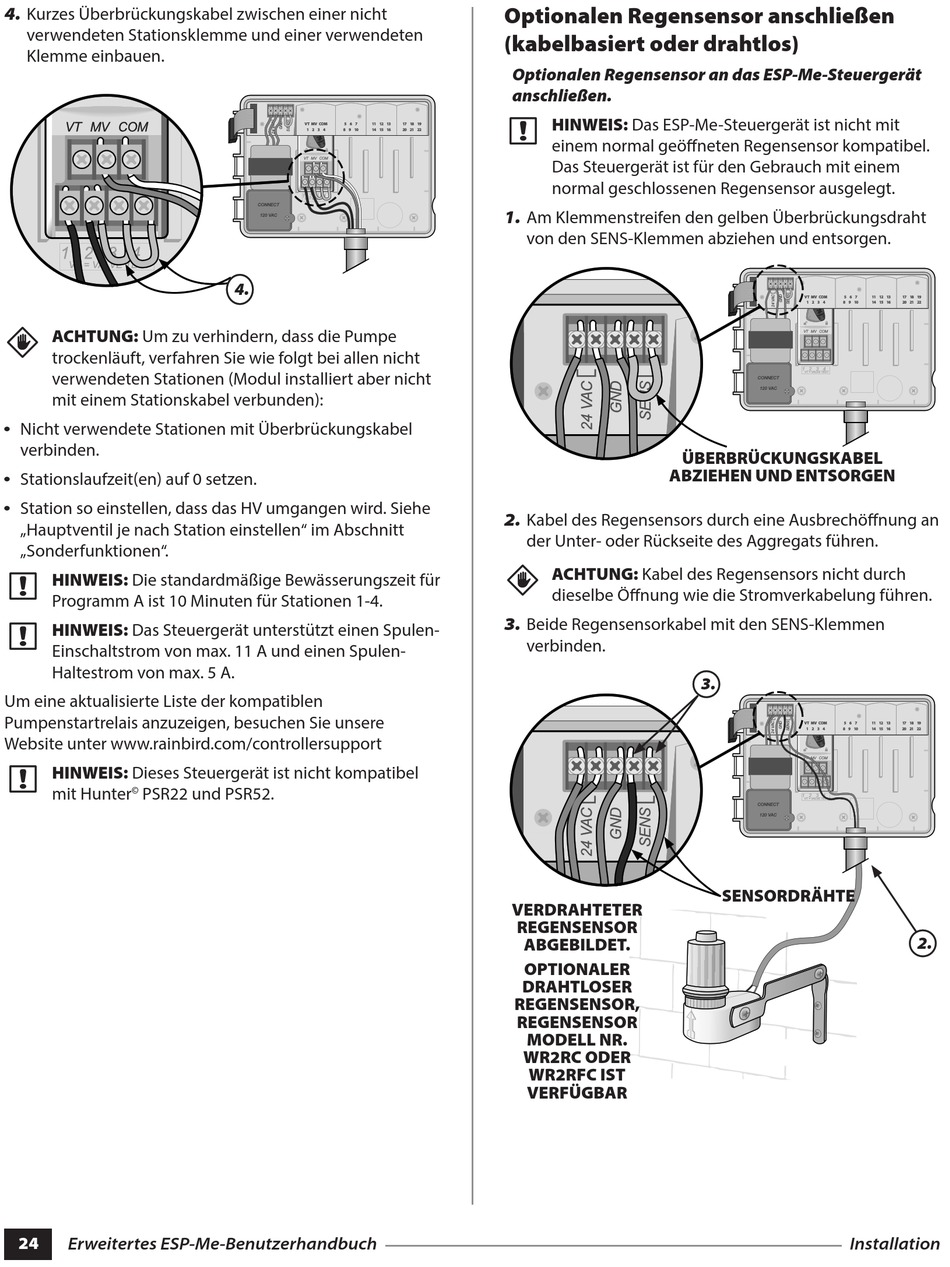

Optionalen Regensensor Anschließen (Kabelbasiert Oder Drahtlos) - Rain Bird ESP-Me Benutzerhandbuch

4. Kurzes Überbrückungskabel zwischen einer nicht
verwendeten Stationsklemme und einer verwendeten
Klemme einbauen.
ACHTUNG: Um zu verhindern, dass die Pumpe
d d
trockenläuft, verfahren Sie wie folgt bei allen nicht
verwendeten Stationen (Modul installiert aber nicht
mit einem Stationskabel verbunden):
l Nicht verwendete Stationen mit Überbrückungskabel d
verbinden.
l Stationslaufzeit(en) auf 0 setzen. d
l Station so einstellen, dass das HV umgangen wird. Siehe d
„Hauptventil je nach Station einstellen" im Abschnitt
„Sonderfunktionen".
b d
HINWEIS: Die standardmäßige Bewässerungszeit für
Programm A ist 10 Minuten für Stationen 1-4.
b d
HINWEIS: Das Steuergerät unterstützt einen Spulen-
Einschaltstrom von max. 11 A und einen Spulen-
Haltestrom von max. 5 A.
Um eine aktualisierte Liste der kompatiblen
Pumpenstartrelais anzuzeigen, besuchen Sie unsere
Website unter www.rainbird.com/controllersupport
b d
HINWEIS: Dieses Steuergerät ist nicht kompatibel
mit Hunter PSR22 und PSR52.
©
24 24
Erweitertes ESP-Me-Benutzerhandbuch
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
4.
Optionalen Regensensor anschließen
(kabelbasiert oder drahtlos)
Optionalen Regensensor an das ESP-Me-Steuergerät
anschließen.
b d HINWEIS: Das ESP-Me-Steuergerät ist nicht mit
einem normal geöffneten Regensensor kompatibel.
Das Steuergerät ist für den Gebrauch mit einem
normal geschlossenen Regensensor ausgelegt.
1. Am Klemmenstreifen den gelben Überbrückungsdraht
von den SENS-Klemmen abziehen und entsorgen.
ÜBERBRÜCKUNGSKABEL
ABZIEHEN UND ENTSORGEN
2. Kabel des Regensensors durch eine Ausbrechöffnung an
der Unter- oder Rückseite des Aggregats führen.
ACHTUNG: Kabel des Regensensors nicht durch
d d
dieselbe Öffnung wie die Stromverkabelung führen.
3. Beide Regensensorkabel mit den SENS-Klemmen
verbinden.
VERDRAHTETER
REGENSENSOR
ABGEBILDET.
OPTIONALER
DRAHTLOSER
REGENSENSOR,
REGENSENSOR
MODELL NR.
WR2RC ODER
WR2RFC IST
VERFÜGBAR
VT MV COM 5 6 7 11 12 13
1 2 3 4 8 9 10 14 15 16
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
3.
VT MV COM 5 6 7 11 12 13
1 2 3 4 8 9 10 14 15 16
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
SENSORDRÄHTE
Installation
17 18 19
20 21 22
17 18 19
20 21 22
2.
