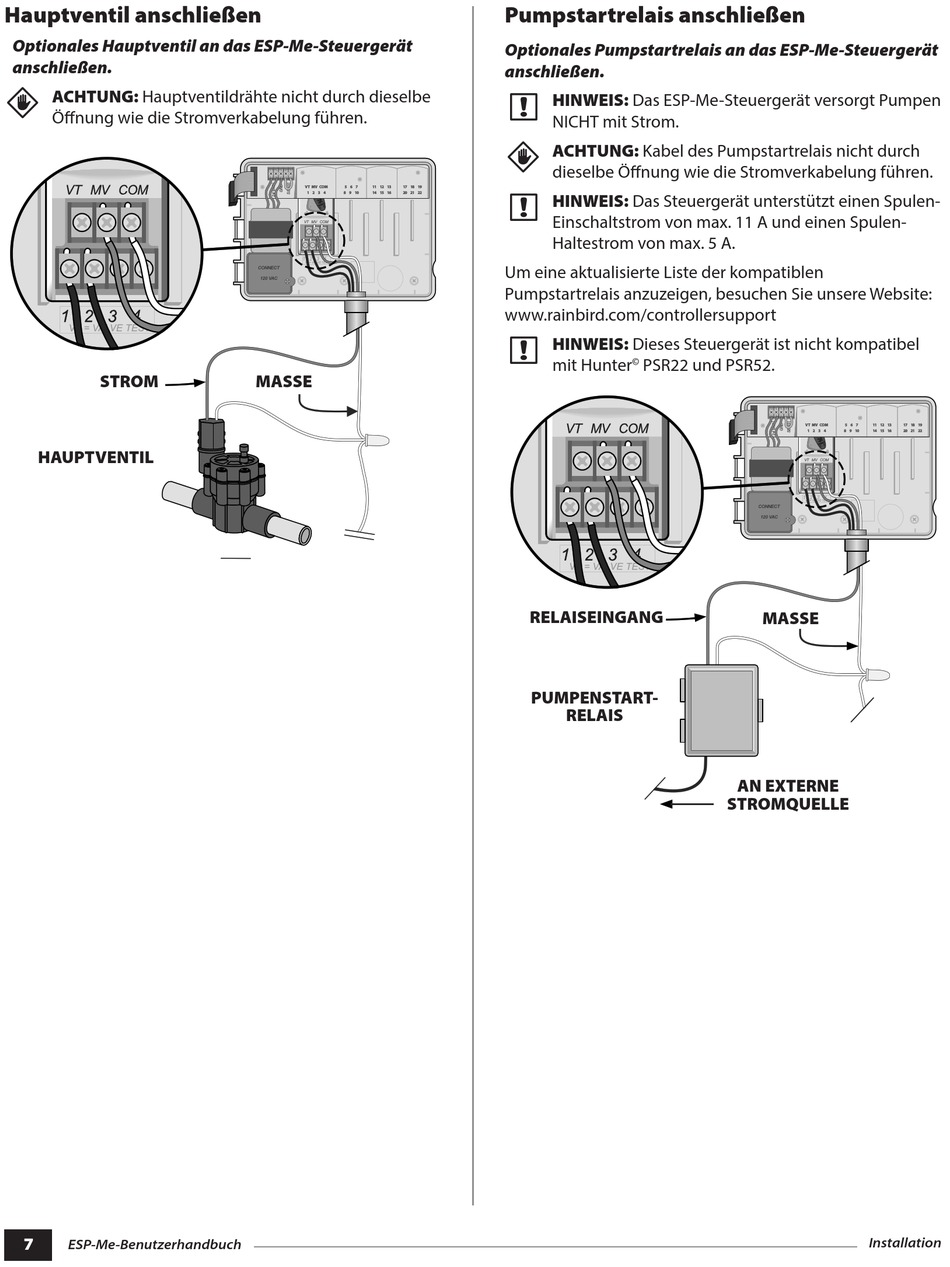

Hauptventil anschließen
Optionales Hauptventil an das ESP-Me-Steuergerät
anschließen.
ACHTUNG: Hauptventildrähte nicht durch dieselbe
d d
Öffnung wie die Stromverkabelung führen.
STROM
HAUPTVENTIL
7 7
ESP-Me-Benutzerhandbuch
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
MASSE
Pumpstartrelais anschließen
Optionales Pumpstartrelais an das ESP-Me-Steuergerät
anschließen.
b d
HINWEIS: Das ESP-Me-Steuergerät versorgt Pumpen
NICHT mit Strom.
ACHTUNG: Kabel des Pumpstartrelais nicht durch
d d
dieselbe Öffnung wie die Stromverkabelung führen.
b d HINWEIS: Das Steuergerät unterstützt einen Spulen-
Einschaltstrom von max. 11 A und einen Spulen-
Haltestrom von max. 5 A.
Um eine aktualisierte Liste der kompatiblen
Pumpstartrelais anzuzeigen, besuchen Sie unsere Website:
www.rainbird.com/controllersupport
b d HINWEIS: Dieses Steuergerät ist nicht kompatibel
mit Hunter PSR22 und PSR52.
©
RELAISEINGANG
PUMPENSTART-
RELAIS
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
MASSE
AN EXTERNE
STROMQUELLE
Installation
