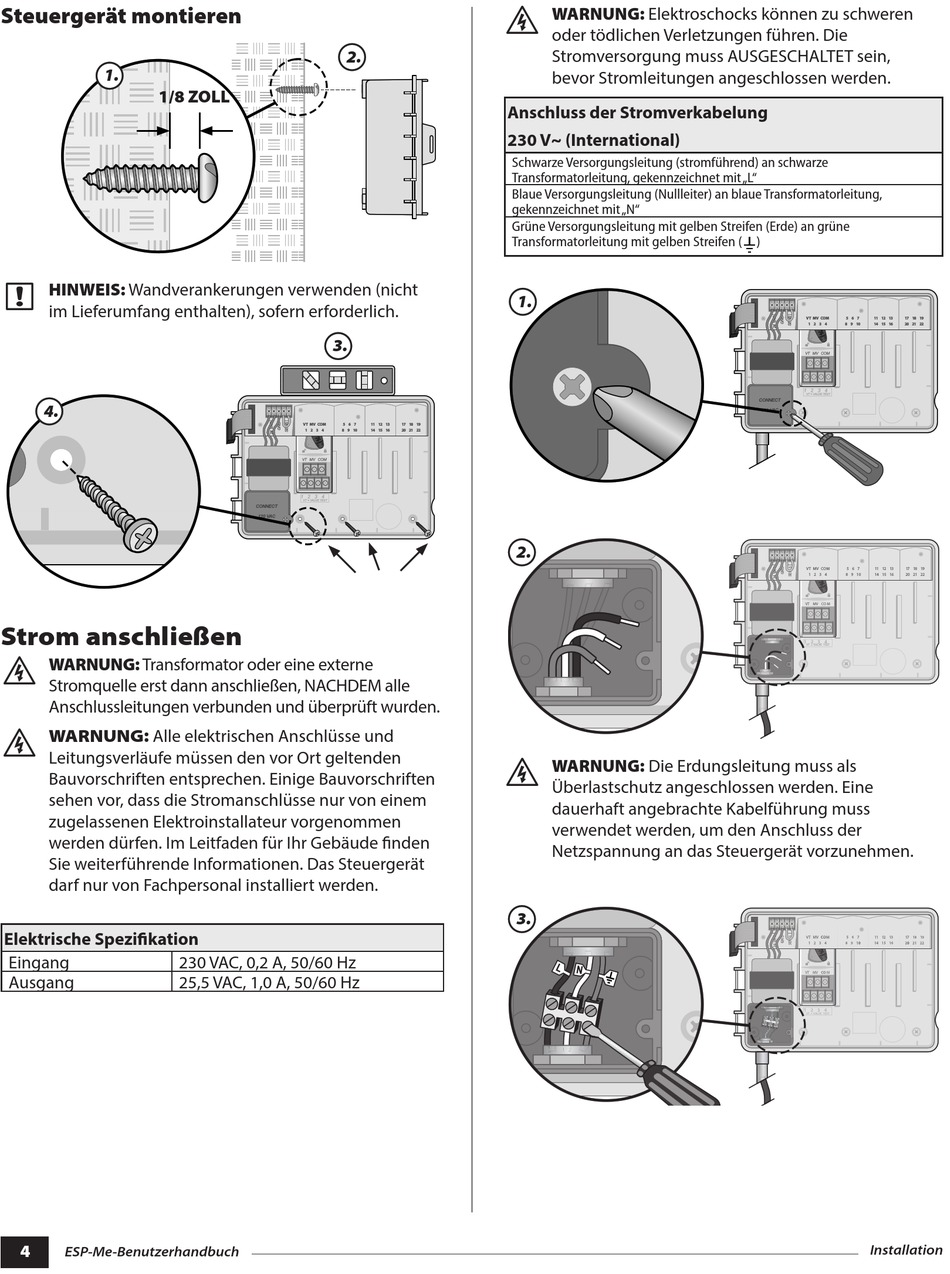

Steuergerät montieren
1.
1/8 ZOLL
b d
HINWEIS: Wandverankerungen verwenden (nicht
im Lieferumfang enthalten), sofern erforderlich.
4.
Strom anschließen
c d WARNUNG: Transformator oder eine externe
Stromquelle erst dann anschließen, NACHDEM alle
Anschlussleitungen verbunden und überprüft wurden.
c d
WARNUNG: Alle elektrischen Anschlüsse und
Leitungsverläufe müssen den vor Ort geltenden
Bauvorschriften entsprechen. Einige Bauvorschriften
sehen vor, dass die Stromanschlüsse nur von einem
zugelassenen Elektroinstallateur vorgenommen
werden dürfen. Im Leitfaden für Ihr Gebäude finden
Sie weiterführende Informationen. Das Steuergerät
darf nur von Fachpersonal installiert werden.
Elektrische Spezifikation
Eingang 230 VAC, 0,2 A, 50/60 Hz
Ausgang 25,5 VAC, 1,0 A, 50/60 Hz
4 4
ESP-Me-Benutzerhandbuch
2.
3.
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
c d WARNUNG: Elektroschocks können zu schweren
oder tödlichen Verletzungen führen. Die
Stromversorgung muss AUSGESCHALTET sein,
bevor Stromleitungen angeschlossen werden.
Anschluss der Stromverkabelung
230 V~ (International)
Schwarze Versorgungsleitung (stromführend) an schwarze
Transformatorleitung, gekennzeichnet mit „L"
Blaue Versorgungsleitung (Nullleiter) an blaue Transformatorleitung,
gekennzeichnet mit „N"
Grüne Versorgungsleitung mit gelben Streifen (Erde) an grüne
Transformatorleitung mit gelben Streifen ( )
1.
2.
c d WARNUNG: Die Erdungsleitung muss als
Überlastschutz angeschlossen werden. Eine
dauerhaft angebrachte Kabelführung muss
verwendet werden, um den Anschluss der
Netzspannung an das Steuergerät vorzunehmen.
3.
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV CO M
1 2 3 4
VT = VALVE T EST
Installation
