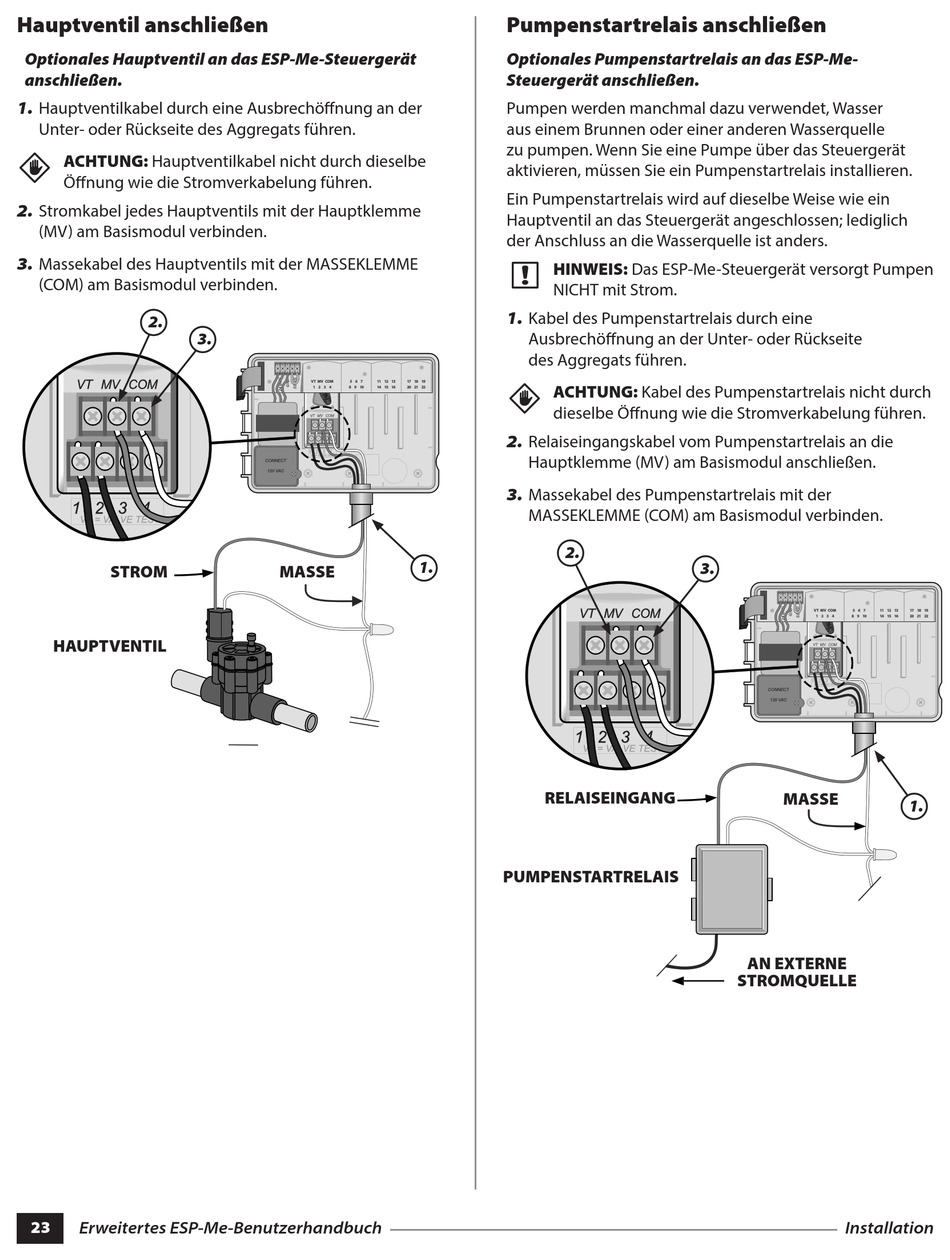

Hauptventil anschließen
Optionales Hauptventil an das ESP-Me-Steuergerät
anschließen.
1. Hauptventilkabel durch eine Ausbrechöffnung an der
Unter- oder Rückseite des Aggregats führen.
ACHTUNG: Hauptventilkabel nicht durch dieselbe
d d
Öffnung wie die Stromverkabelung führen.
2. Stromkabel jedes Hauptventils mit der Hauptklemme
(MV) am Basismodul verbinden.
3. Massekabel des Hauptventils mit der MASSEKLEMME
(COM) am Basismodul verbinden.
2.
STROM
HAUPTVENTIL
23 23
Erweitertes ESP-Me-Benutzerhandbuch
3.
VT MV COM 5 6 7
1 2 3 4 8 9 10
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
MASSE
Pumpenstartrelais anschließen
Optionales Pumpenstartrelais an das ESP-Me-
Steuergerät anschließen.
Pumpen werden manchmal dazu verwendet, Wasser
aus einem Brunnen oder einer anderen Wasserquelle
zu pumpen. Wenn Sie eine Pumpe über das Steuergerät
aktivieren, müssen Sie ein Pumpenstartrelais installieren.
Ein Pumpenstartrelais wird auf dieselbe Weise wie ein
Hauptventil an das Steuergerät angeschlossen; lediglich
der Anschluss an die Wasserquelle ist anders.
b d
HINWEIS: Das ESP-Me-Steuergerät versorgt Pumpen
NICHT mit Strom.
1. Kabel des Pumpenstartrelais durch eine
Ausbrechöffnung an der Unter- oder Rückseite
des Aggregats führen.
11 12 13 17 18 19
ACHTUNG: Kabel des Pumpenstartrelais nicht durch
d d
14 15 16 20 21 22
dieselbe Öffnung wie die Stromverkabelung führen.
2. Relaiseingangskabel vom Pumpenstartrelais an die
Hauptklemme (MV) am Basismodul anschließen.
3. Massekabel des Pumpenstartrelais mit der
MASSEKLEMME (COM) am Basismodul verbinden.
1.
RELAISEINGANG
PUMPENSTARTRELAIS
2.
3.
STROMQUELLE
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
MASSE
1.
AN EXTERNE
