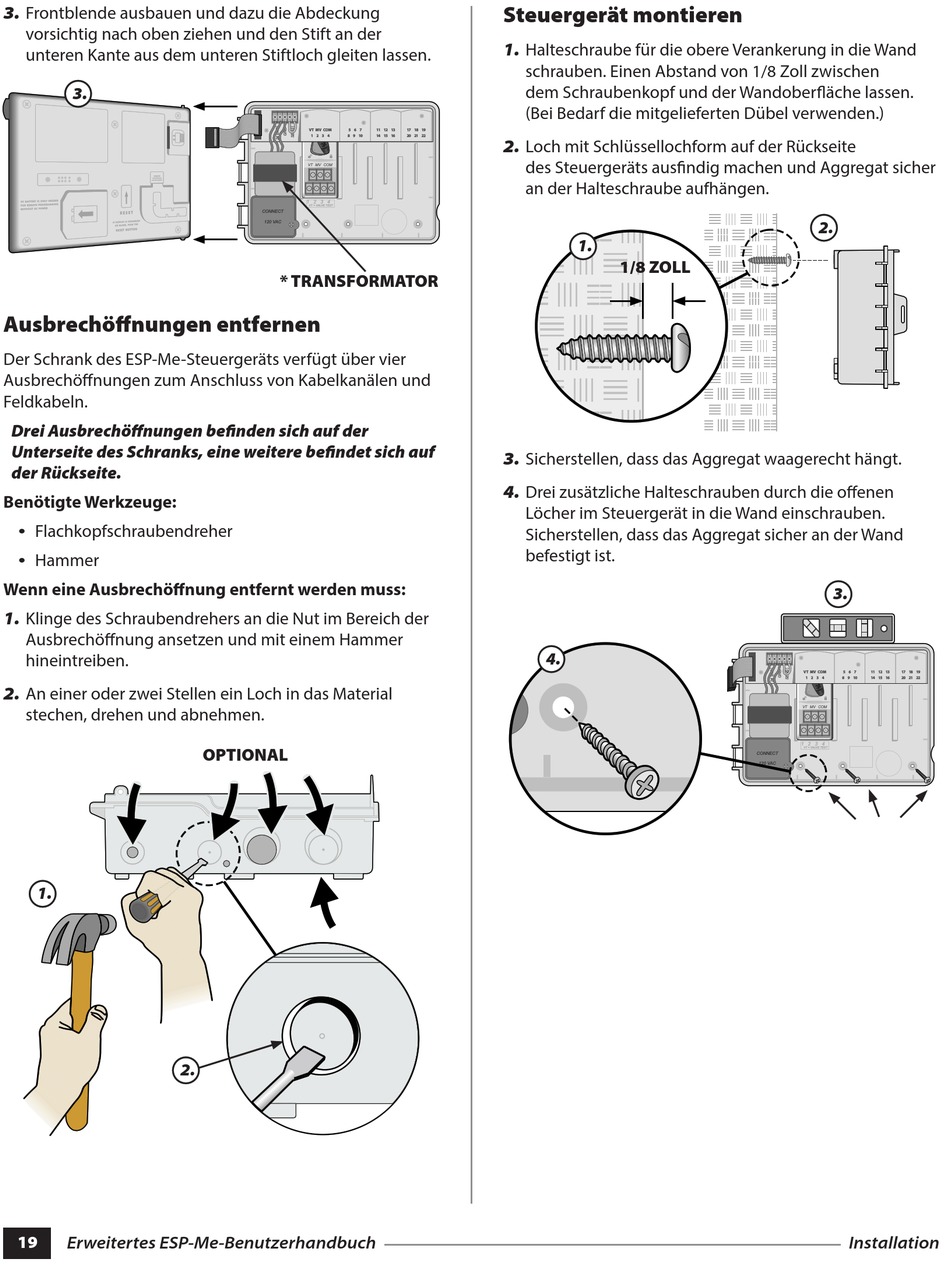

3. Frontblende ausbauen und dazu die Abdeckung
vorsichtig nach oben ziehen und den Stift an der
unteren Kante aus dem unteren Stiftloch gleiten lassen.
3.
Ausbrechöffnungen entfernen
Der Schrank des ESP-Me-Steuergeräts verfügt über vier
Ausbrechöffnungen zum Anschluss von Kabelkanälen und
Feldkabeln.
Drei Ausbrechöffnungen befinden sich auf der
Unterseite des Schranks, eine weitere befindet sich auf
der Rückseite.
Benötigte Werkzeuge:
l Flachkopfschraubendreher d
l Hammer d
Wenn eine Ausbrechöffnung entfernt werden muss:
1. Klinge des Schraubendrehers an die Nut im Bereich der
Ausbrechöffnung ansetzen und mit einem Hammer
hineintreiben.
2. An einer oder zwei Stellen ein Loch in das Material
stechen, drehen und abnehmen.
1.
2.
19 19
Erweitertes ESP-Me-Benutzerhandbuch
VT MV COM 5 6 7 11 12 13
1 2 3 4 8 9 10 14 15 16
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
* TRANSFORMATOR
OPTIONAL
Steuergerät montieren
1. Halteschraube für die obere Verankerung in die Wand
schrauben. Einen Abstand von 1/8 Zoll zwischen
dem Schraubenkopf und der Wandoberfläche lassen.
(Bei Bedarf die mitgelieferten Dübel verwenden.)
17 18 19
20 21 22
2. Loch mit Schlüssellochform auf der Rückseite
des Steuergeräts ausfindig machen und Aggregat sicher
an der Halteschraube aufhängen.
1.
3. Sicherstellen, dass das Aggregat waagerecht hängt.
4. Drei zusätzliche Halteschrauben durch die offenen
Löcher im Steuergerät in die Wand einschrauben.
Sicherstellen, dass das Aggregat sicher an der Wand
befestigt ist.
4.
1/8 ZOLL
CONNECT
120 VAC
2.
3.
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
Installation
