3 Funktionsbeschreibung Logiksteuerung
3.2

Funktionsablauf bei 2 Takt-Betrieb ohne UP / DOWN-SLOPE

A1
N1
1.Takt:
· Brennertaster betätigen.
· Gasvorströmzeit (0,2 sec.) läuft ab.
· HF - Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
· Schweißstrom fließt und geht sofort auf eingestellten Wert des Schweißstromes I
· HF schaltet ab.
2.Takt:
· Brennertaster loslassen.
· Lichtbogen geht aus
· Eingestellte Gasnachströmzeit beginnt.

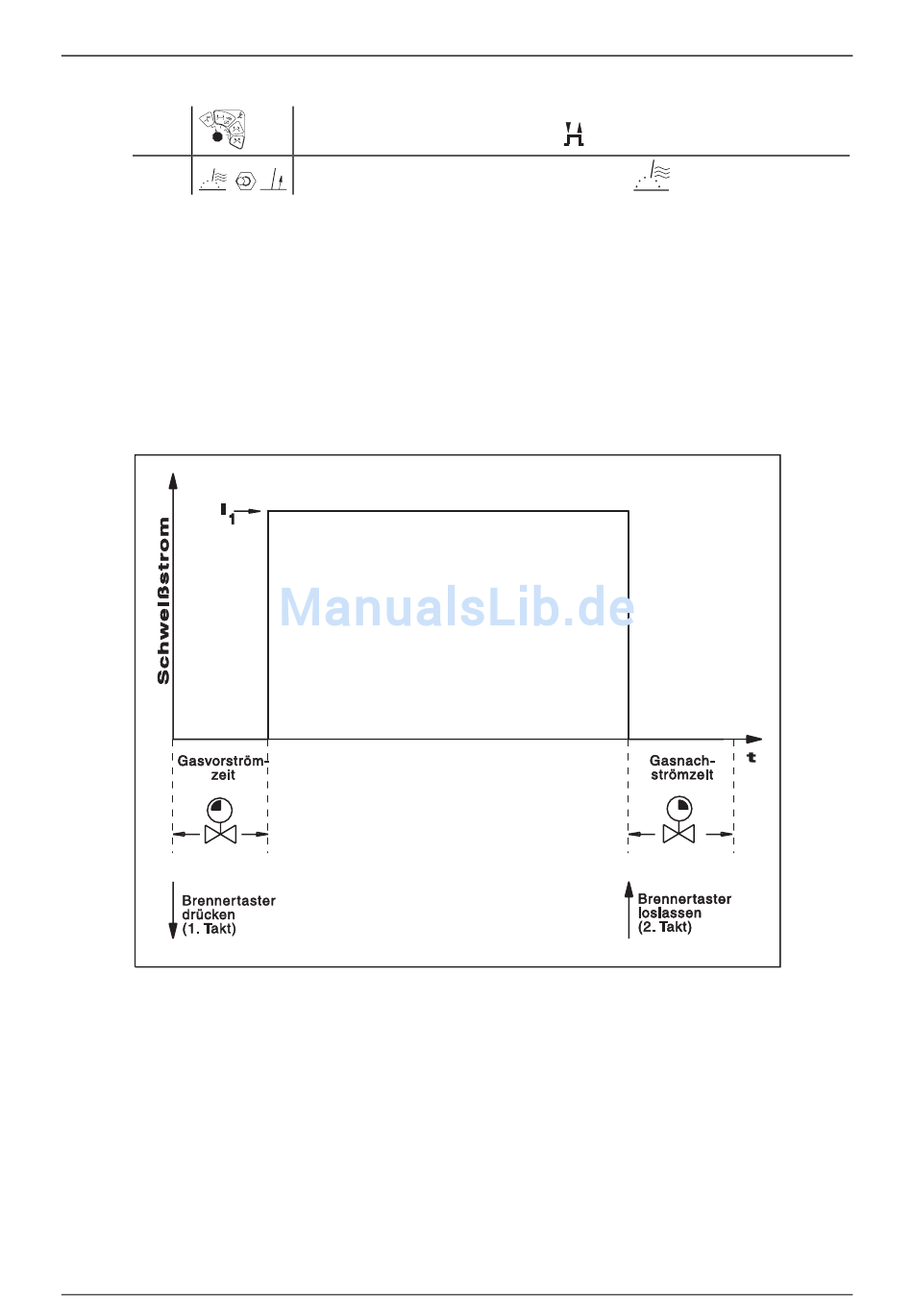

Abb. 3/2:
Programmwahlschalter auf Stellung
Wahlschalter HF-Zündung/Liftarc auf Stellung
Funktionsablauf bei 2-Takt-Betrieb ohne Slope
3 / 4
(2-Takt ohne Slope)
(HF-Zündung ein)
.
1
