3
Funktionsbeschreibung Logiksteuerung
3.4
Funktionsablauf WIG-4Takt-Betrieb mit UP/DOWN-SLOPE
A1
N1
1.Takt
· Brennertaster betätigen.
· Gasvorströmzeit läuft ab.
· HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
· Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert (Suchlichtbogen bei
Minimaleinstellung).
· HF schaltet ab.
2.Takt
· Brennertaster loslassen.
· Schweißstrom steigt mit der eingestellten Steilheit (UP - SLOPE) auf Schweißstrom I
Mit zweitem Brennertaster Umschaltung während dem Schweißen auf
Absenk-Arbeitspunkt I
Drehschalter auf Stellung
Umschalter auf Stellung

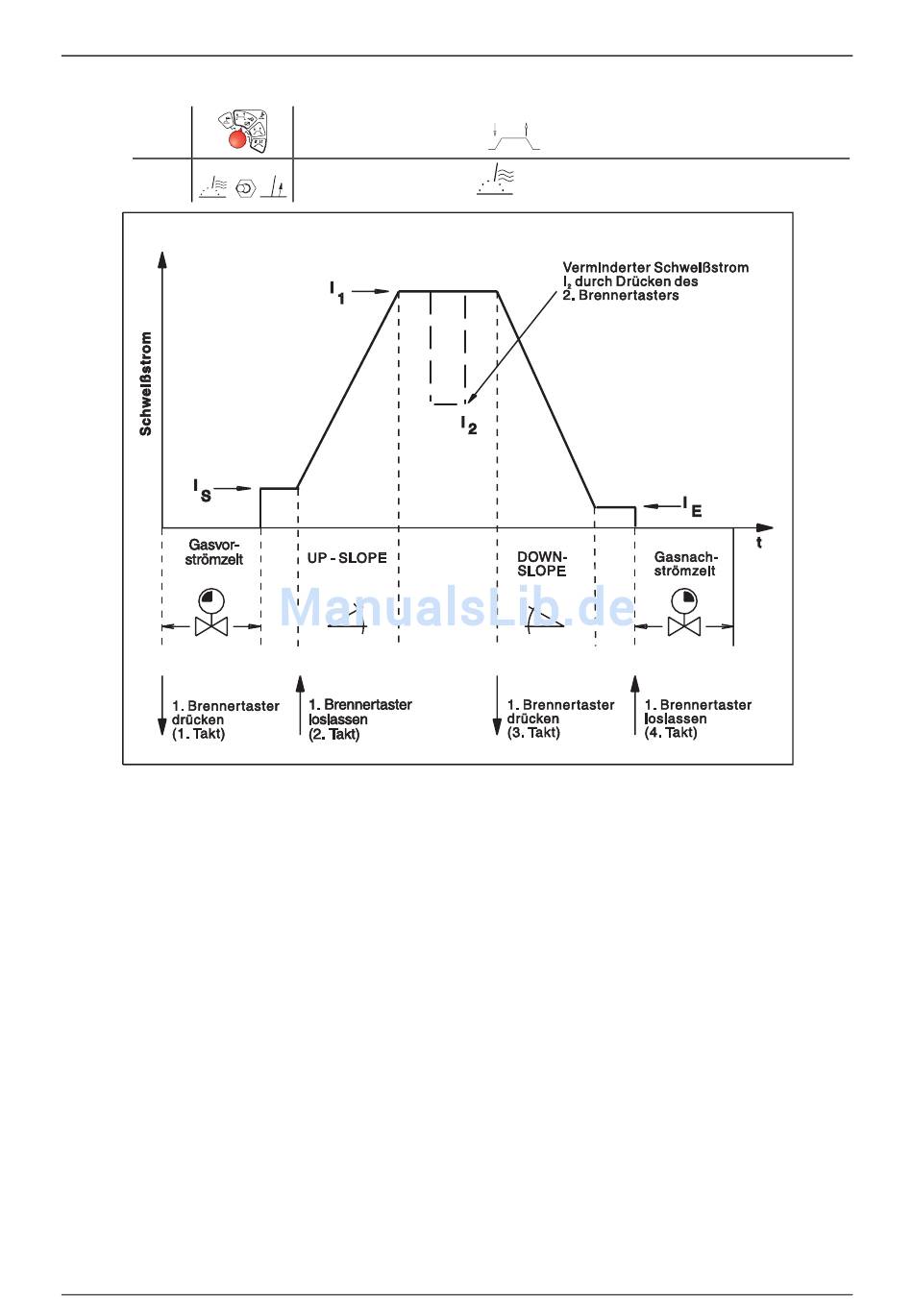

Abb. 3/4:
4-Takt-Funktionsablauf
möglich.
2
3 / 6
(4-Takt mit Slope)
(HF-Zündung ein)
an.
1
