3

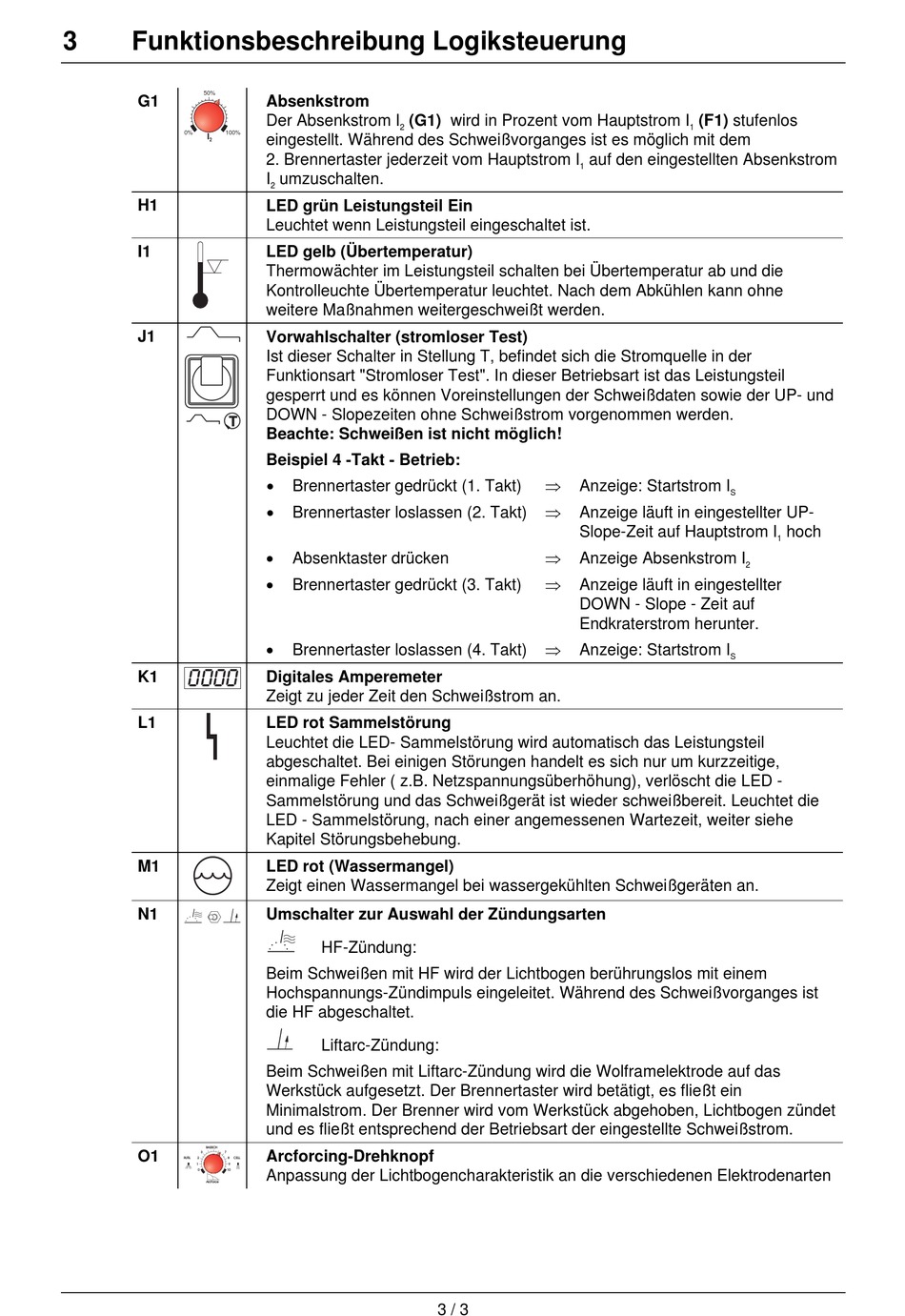

Funktionsbeschreibung Logiksteuerung
50%
G1
0%
100%
I
2
H1
I1
J1
T
0000
K1
L1
M1
N1
BASISCH
O1
3
7
RUTIL
2
8
CELL
1
9
0
10
ArcForce
Absenkstrom
Der Absenkstrom I
(G1) wird in Prozent vom Hauptstrom I
2
eingestellt. Während des Schweißvorganges ist es möglich mit dem
2. Brennertaster jederzeit vom Hauptstrom I
I
umzuschalten.
2
LED grün Leistungsteil Ein
Leuchtet wenn Leistungsteil eingeschaltet ist.
LED gelb (Übertemperatur)
Thermowächter im Leistungsteil schalten bei Übertemperatur ab und die
Kontrolleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Vorwahlschalter (stromloser Test)
Ist dieser Schalter in Stellung T, befindet sich die Stromquelle in der
Funktionsart "Stromloser Test". In dieser Betriebsart ist das Leistungsteil
gesperrt und es können Voreinstellungen der Schweißdaten sowie der UP- und
DOWN - Slopezeiten ohne Schweißstrom vorgenommen werden.
Beachte: Schweißen ist nicht möglich!
Beispiel 4 -Takt - Betrieb:
·
Brennertaster gedrückt (1. Takt)
·
Brennertaster loslassen (2. Takt)
·
Absenktaster drücken
·
Brennertaster gedrückt (3. Takt)
·
Brennertaster loslassen (4. Takt)
Digitales Amperemeter
Zeigt zu jeder Zeit den Schweißstrom an.
LED rot Sammelstörung
Leuchtet die LED- Sammelstörung wird automatisch das Leistungsteil
abgeschaltet. Bei einigen Störungen handelt es sich nur um kurzzeitige,
einmalige Fehler ( z.B. Netzspannungsüberhöhung), verlöscht die LED -
Sammelstörung und das Schweißgerät ist wieder schweißbereit. Leuchtet die
LED - Sammelstörung, nach einer angemessenen Wartezeit, weiter siehe
Kapitel Störungsbehebung.
LED rot (Wassermangel)
Zeigt einen Wassermangel bei wassergekühlten Schweißgeräten an.
Umschalter zur Auswahl der Zündungsarten
HF-Zündung:
Beim Schweißen mit HF wird der Lichtbogen berührungslos mit einem
Hochspannungs-Zündimpuls eingeleitet. Während des Schweißvorganges ist
die HF abgeschaltet.
Liftarc-Zündung:
Beim Schweißen mit Liftarc-Zündung wird die Wolframelektrode auf das
Werkstück aufgesetzt. Der Brennertaster wird betätigt, es fließt ein
Minimalstrom. Der Brenner wird vom Werkstück abgehoben, Lichtbogen zündet
und es fließt entsprechend der Betriebsart der eingestellte Schweißstrom.
Arcforcing-Drehknopf
Anpassung der Lichtbogencharakteristik an die verschiedenen Elektrodenarten
auf den eingestellten Absenkstrom
1
Þ
Anzeige: Startstrom I
Þ
Anzeige läuft in eingestellter UP-
Slope-Zeit auf Hauptstrom I
Þ
Anzeige Absenkstrom I
Þ
Anzeige läuft in eingestellter
DOWN - Slope - Zeit auf
Endkraterstrom herunter.
Þ
Anzeige: Startstrom I
3 / 3
(F1) stufenlos
1
S
hoch
1
2
S
