Programmierung Der Brenner-Bedienungsvarianten; Mode1, Standard-Betrieb (Ab Werk) Mit Wig-Standard-Brenner; Mode 2, Up/Down-Betrieb Für Standard-Brenner Mit Einer Wippe - EWM Triton 160 DC Betriebsanleitung

3 Funktionsbeschreibung
3.9

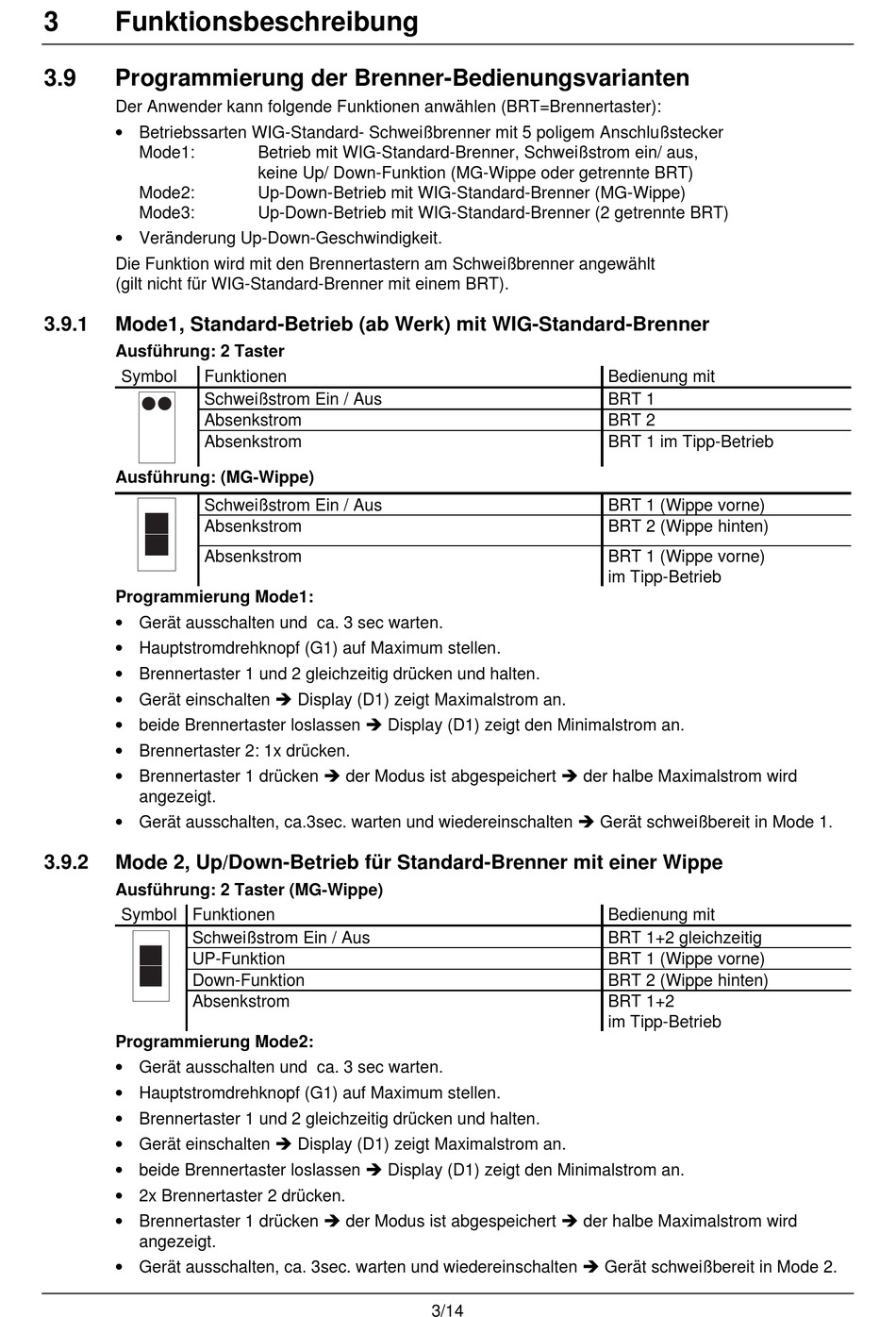

Programmierung der Brenner-Bedienungsvarianten

Der Anwender kann folgende Funktionen anwählen (BRT=Brennertaster):
• Betriebssarten WIG-Standard- Schweißbrenner mit 5 poligem Anschlußstecker
Mode1:
Mode2:
Mode3:
• Veränderung Up-Down-Geschwindigkeit.
Die Funktion wird mit den Brennertastern am Schweißbrenner angewählt
(gilt nicht für WIG-Standard-Brenner mit einem BRT).
3.9.1

Mode1, Standard-Betrieb (ab Werk) mit WIG-Standard-Brenner

Ausführung: 2 Taster
Symbol Funktionen
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom
Ausführung: (MG-Wippe)
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom
Programmierung Mode1:
• Gerät ausschalten und ca. 3 sec warten.
• Hauptstromdrehknopf (G1) auf Maximum stellen.
• Brennertaster 1 und 2 gleichzeitig drücken und halten.
• Gerät einschalten è Display (D1) zeigt Maximalstrom an.
• beide Brennertaster loslassen è Display (D1) zeigt den Minimalstrom an.
• Brennertaster 2: 1x drücken.
• Brennertaster 1 drücken è der Modus ist abgespeichert è der halbe Maximalstrom wird
angezeigt.
• Gerät ausschalten, ca.3sec. warten und wiedereinschalten è Gerät schweißbereit in Mode 1.
3.9.2 Mode 2, Up/Down-Betrieb für Standard-Brenner mit einer Wippe
Ausführung: 2 Taster (MG-Wippe)
Symbol Funktionen
Schweißstrom Ein / Aus
UP-Funktion
Down-Funktion
Absenkstrom
Programmierung Mode2:
• Gerät ausschalten und ca. 3 sec warten.
• Hauptstromdrehknopf (G1) auf Maximum stellen.
• Brennertaster 1 und 2 gleichzeitig drücken und halten.
• Gerät einschalten è Display (D1) zeigt Maximalstrom an.
• beide Brennertaster loslassen è Display (D1) zeigt den Minimalstrom an.
• 2x Brennertaster 2 drücken.
• Brennertaster 1 drücken è der Modus ist abgespeichert è der halbe Maximalstrom wird
angezeigt.
• Gerät ausschalten, ca. 3sec. warten und wiedereinschalten è Gerät schweißbereit in Mode 2.
Betrieb mit WIG-Standard-Brenner, Schweißstrom ein/ aus,
keine Up/ Down-Funktion (MG-Wippe oder getrennte BRT)
Up-Down-Betrieb mit WIG-Standard-Brenner (MG-Wippe)
Up-Down-Betrieb mit WIG-Standard-Brenner (2 getrennte BRT)
3/14
Bedienung mit
BRT 1
BRT 2
BRT 1 im Tipp-Betrieb
BRT 1 (Wippe vorne)
BRT 2 (Wippe hinten)
BRT 1 (Wippe vorne)
im Tipp-Betrieb
Bedienung mit
BRT 1+2 gleichzeitig
BRT 1 (Wippe vorne)
BRT 2 (Wippe hinten)
BRT 1+2
im Tipp-Betrieb
