2

Beschreibung der Systemkomponenten

2.1 Die Schweißstromquelle
A1
B1
C1
D1
E1
F1
Pos. Symbol Beschreibung
A1
B1
C1
D1
E1
-
F1
G1
H1
+
I1
inverter

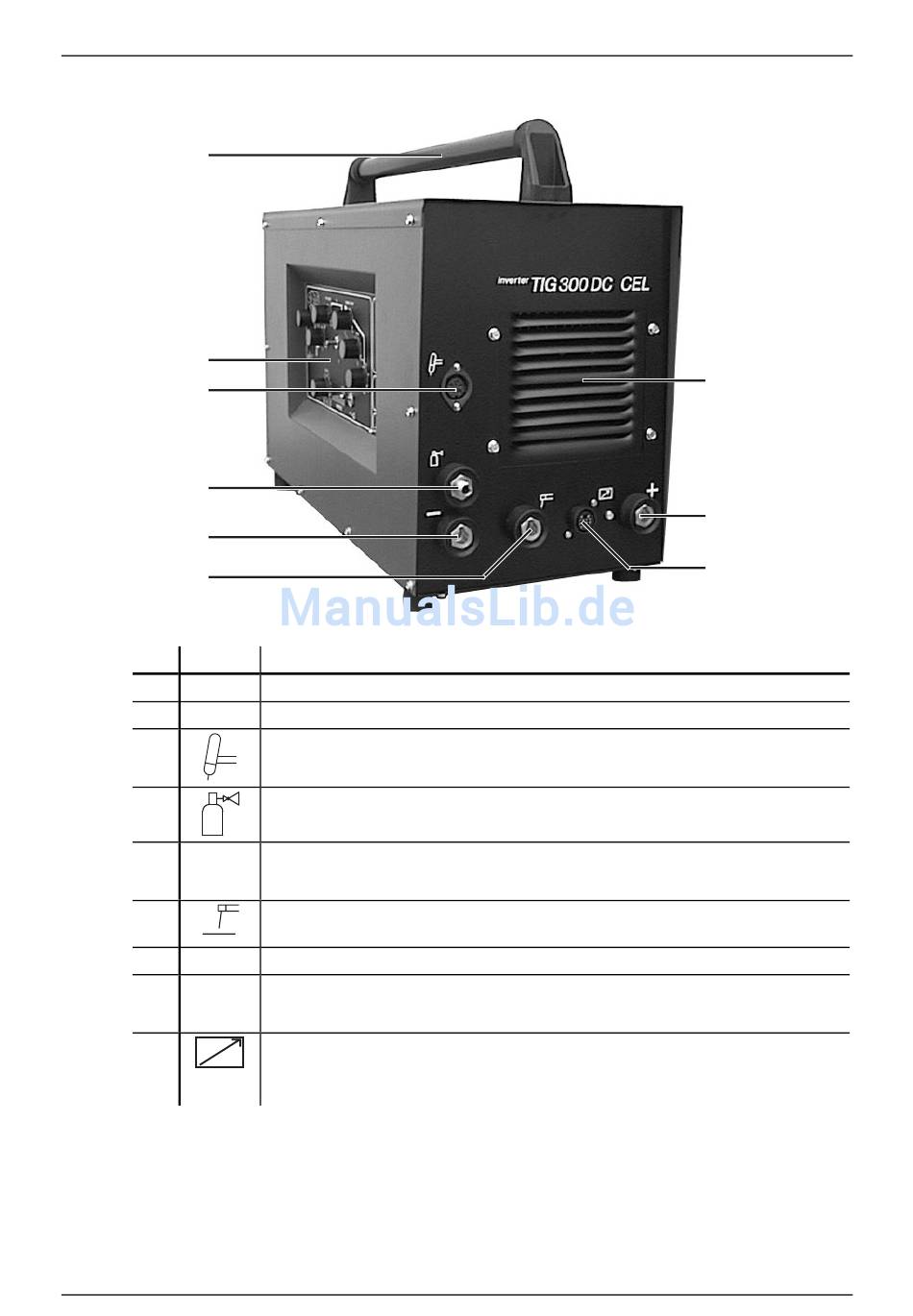

Abb. 2/1: Frontansicht
Transportgriff
Logiksteuerung (Bedienelemente)
Anschlußbuchse 5 pol.:
Anschluß für Steuerleitung Brennertaster
1
Gasanschluß G / ":
4
Mit Schweißstrompotential „-"
Schweißstrombuchse „-":
Anschlußbuchse „-"- Potential für WIG- Schweißbrenner
Schweißstrombuchse:
Anschlußbuchse für Stabelektrodenhalter
Lufteintrittsöffnung
Schweißstrombuchse „+":
Anschlußbuchse für Werkstückanschlußleitung
Anschlußbuchse 14pol.:
Anschlußmöglichkeit für Fernsteller oder WIG-Schweißbrenner
(Anschlußmöglichkeit Potibrenner: Option ab Werk)

TIG 300 CEL

2 / 1
G1
H1
I1
