Referenz: USB-Anschlüsse
Auf der E/A-Platine des Systems befinden sich zwei USB (Universal Serial Bus)-
Anschlüsse, die von der Rückseite des Systems aus zugänglich sind.

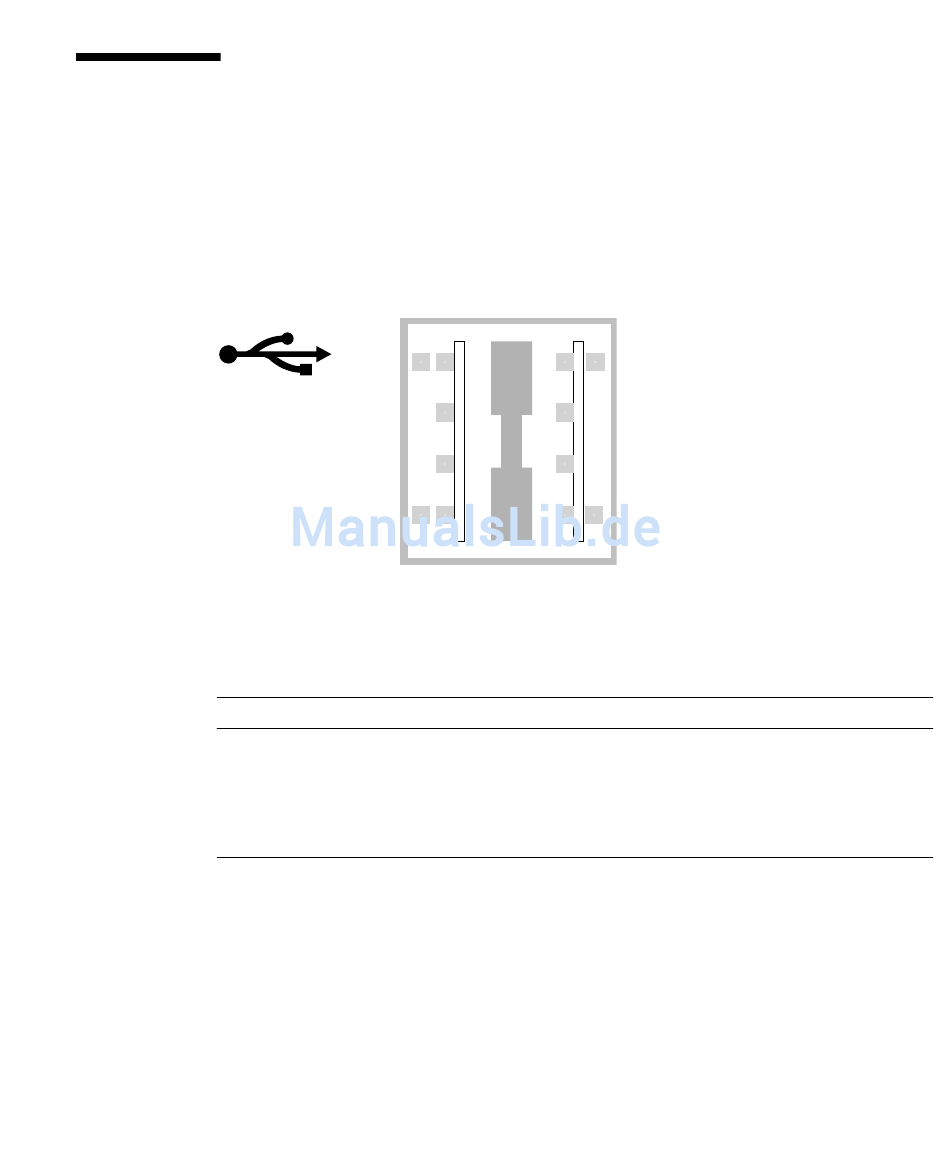

Schematische Darstellung eines USB-Anschlusses

Anschlussbelegung der USB-Anschlüsse
Pin Signalbeschreibung
A1 +5 V Gleichspannung
A2 Daten –
A3 Daten +
A4 Erdung
B1
A1
B2
A2
B3
A3
B4
A4
Pin
B1
B2
B3
B4
Anhang A
Signalbeschreibung
+5 V Gleichspannung
Daten –
Daten +
Erdung
Anschlussbelegungen 187
