Messung
Der Ablauf einer Messung gliedert sich in folgende Schritte:
1. Einstellen der Verfahrbereichsüberwachung und der Freigabelogik.
2. Auswahl des Messtyps
3. Einstellen der Parameter, Softkey: "Messparameter"
4. Anzeige des Messergebnisses, Softkey: "Anzeige"
Messparameter
● Amplitude
● Bandbreite
Drehen, Fräsen, Schleifen, Nibbeln
Betriebsanleitung, 03/2011, 6FC5397-0CP10-7AA0

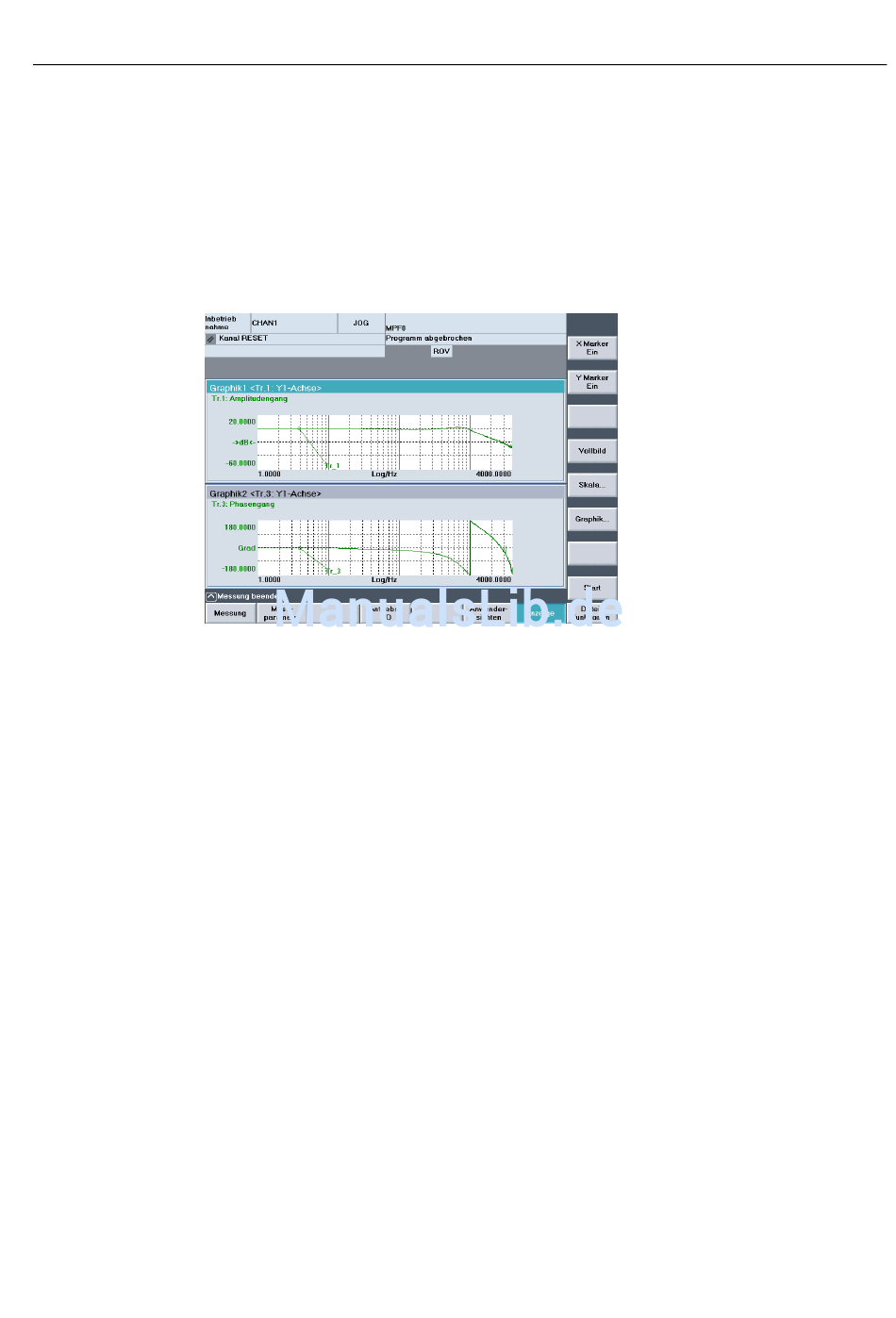

Bild 11-4
Stromreglerkreis
Höhe der Testsignal-Amplitude. Die Angabe erfolgt in Prozent des Spitzenmoments.
Geeignet sind Werte von 1 bis 5%.
Der bei der Messung analysierte Frequenzbereich.
Abhängig von der Stromreglerabtastzeit ergibt sich eine Bandbreite.
Beispiel:
125 μs Abtastzeit Stromregler, eingestellte Bandbreite 4000 Hz
Antriebsoptimierung über Start-up Tool
11.2 Antriebsoptimierung
399
