Prosonic FMU 860...862
6

Analogausgang

Dieses Kapitel beschreibt die Einstellung des Analogausgangs. Der Prosonic FMU 860
und 861 besitzt einen Stromausgang 4 ... 20 mA, der umschaltbar ist auf 0...20 mA.
Bei dem Zweikanalgerät FMU 862 gilt die Umschaltung von 4 ... 20 mA auf 0...20 mA für
beide Stromausgänge.
Stromausgang für Kanal 1 wird von dem Meßwert Kanal 1 im Feld V0H0 gesteuert bzw.
Stromausgang für Kanal 2 von V4H0.

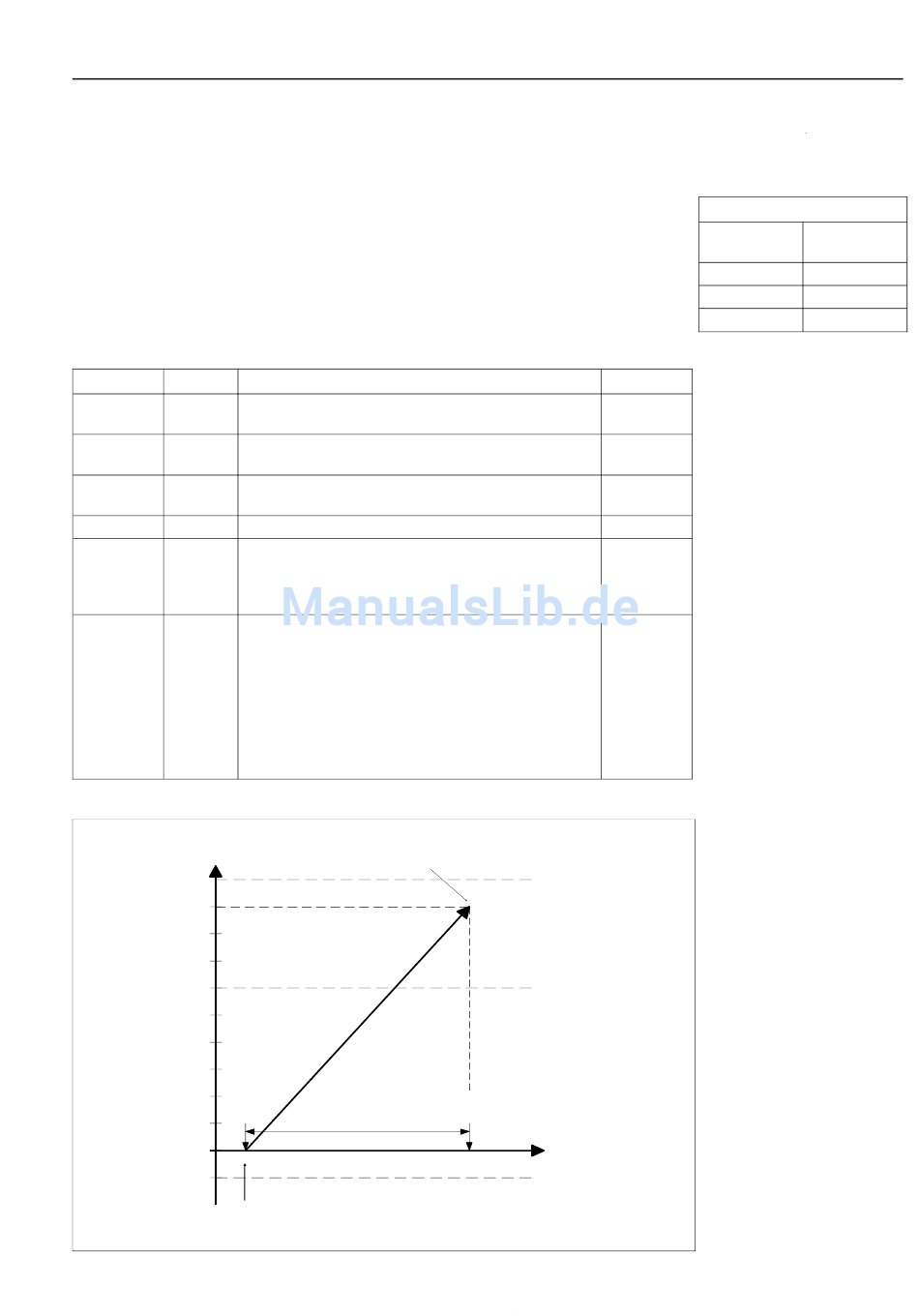

Abbildung 6.1 und Tabelle 6.1 fassen die Parameter für die Bedienung der Analogaus-
gänge zusammen.
Kanal 1 Kanal 2
V8H1 wie
Kanal 1
V0H5 V4H5
V0H6 V4H6
V0H7 V4H7
V3H4 V6H4
V8H6 V8H6
Ausgangs-
strom mA
+22
+20
0
-2
V0H5 (V4H5)
0/4 mA
Endress+Hauser
Bedeutung
0 = 0...20 mA
1 = 4...20 mA
0/4 mA-Wert (in den Einheiten des Abgleichs o. der
Linearisierung)
20 mA-Wert (in den Einheiten des Abgleichs o. der
Linearisierung)
Integrationszeit in Sekunden
Ausgang bei Störung
0 = –10%
1 = +110%
2 = hold
Verhalten mit Grenzwertschalter
0 = Ohne
Schließer 1 = Minimum Kanal 1
2 = Maximum Kanal 1
3 = Minimum Kanal 2
4 = Maximum Kanal 2
5 = Minimum Kanal 1 und 2
6 =Maximum Kanal 1 und 2
Öffner analog Schließer 7...12
V0H6 (V4H6)
Endwert 20 mA
gesteuerter Bereich
Volumen oder Füllstand V0H0 (V4H0)
oder Durchfluß
Defaultwert
0
0.0
100.0
5
1
0
V3H4 (V6H4)
Störung 110%
V3H4 (V6H4)
Störung
letzter Meßwert
V3H4 (V6H4)
Störung –10%
BA100D68
Kaptiel 6: Analogausgang
bei 2 Kanälen
Meßwert von Meßwert von
Kanal 1 Kanal 2
von Sensor 1 Differenz
Differenz von Sensor 2
von Sensor 1 Mittelwert
Tabelle 6.1
Bedienparameter für
Analogausgänge
Abb. 6.1
Bedienparameter für
Analogausgänge (0 ... 20 mA).
In Klammern stehen die
Matrixpositionen für Kanal 2.
59
