Endress+Hauser Prosonic FMU 860 Betriebsanleitung Seite 14

Kapitel 2: Installation
Montage des
IP-66-Schutzgehäuses
und des
IP-40-Kunststoffgehäuses

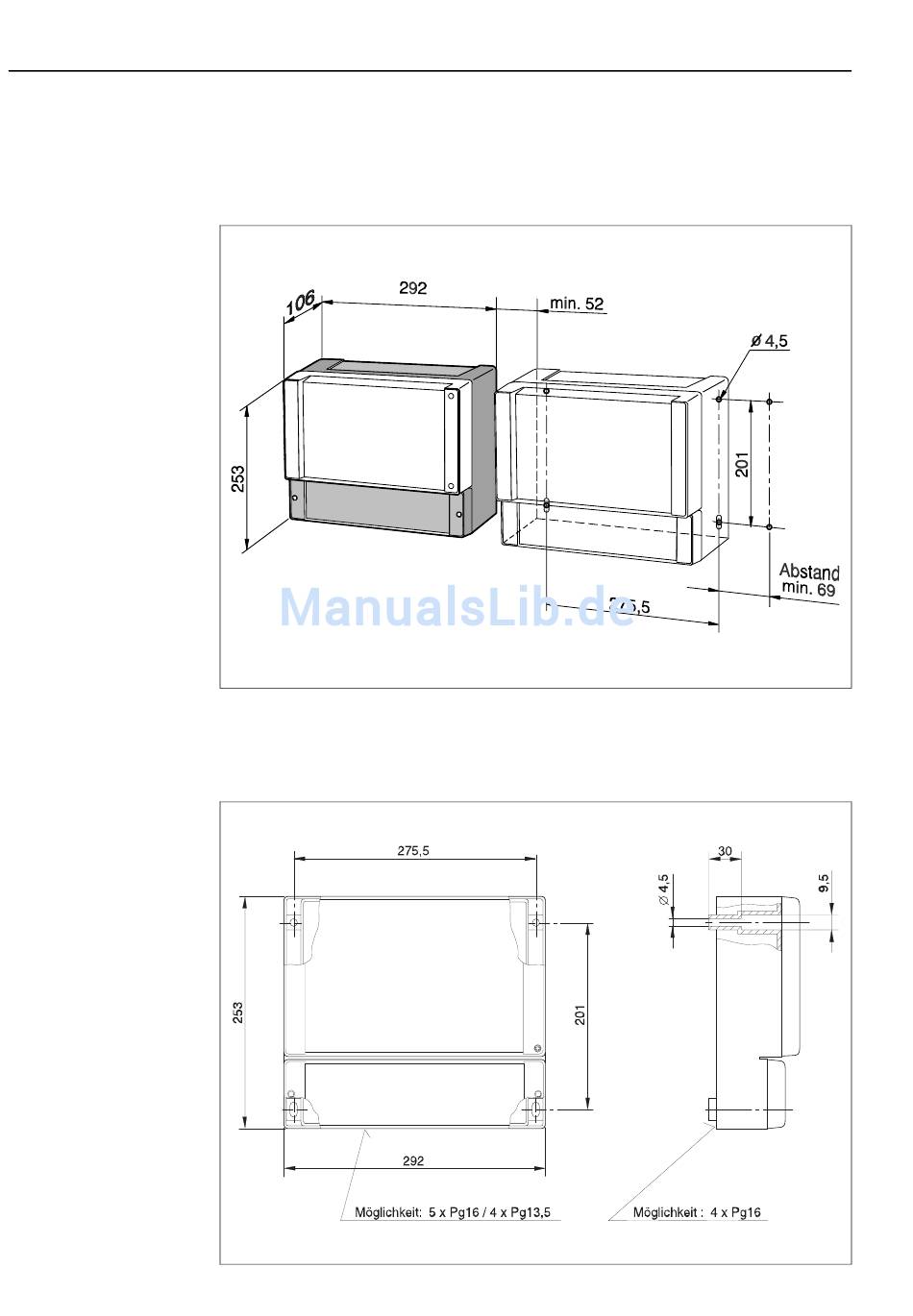

Abb. 2.1
Montageabmessungen und
-abstände des
IP-66-Schutzgehäuses.
Gilt auch für IP-40-Kunststoff-
gehäuse mit separater
Bedieneinheit (für den Stecker
oberhalb des IP-40-Kunststoff-
gehäuses 10 cm Platz
vorsehen)
Abb. 2.2
Kabeleinführung von der
Unterseite oder Rückseite
möglich.
Montageschrauben:
max ø 4,5 mm,
Schraubenkopf max ø 9,5
14
Die folgenden Abbildungen geben alle Hinweise zur Montage. Die Montage der Wetter-
schutzhaube zum IP-66-Schutzgehäuse ist ebenfalls dargestellt. Das Montagematerial
(Schrauben oder Muttern) für die Mastbefestigung und die Wetterschutzhaube liegt bei.
(Hinweis: Die separate Meßumformer-Elektronik im IP-40-Kunststoffgehäuse wird über
ein Standard-Mehraderkabel (im Lieferumfang enthalten) mit der Bedieneinheit verbun-
den.)
separater
Anschlußraum
Prosonic FMU 860...862
BA100D25
BA100D64
