Prosonic FMU 860...862

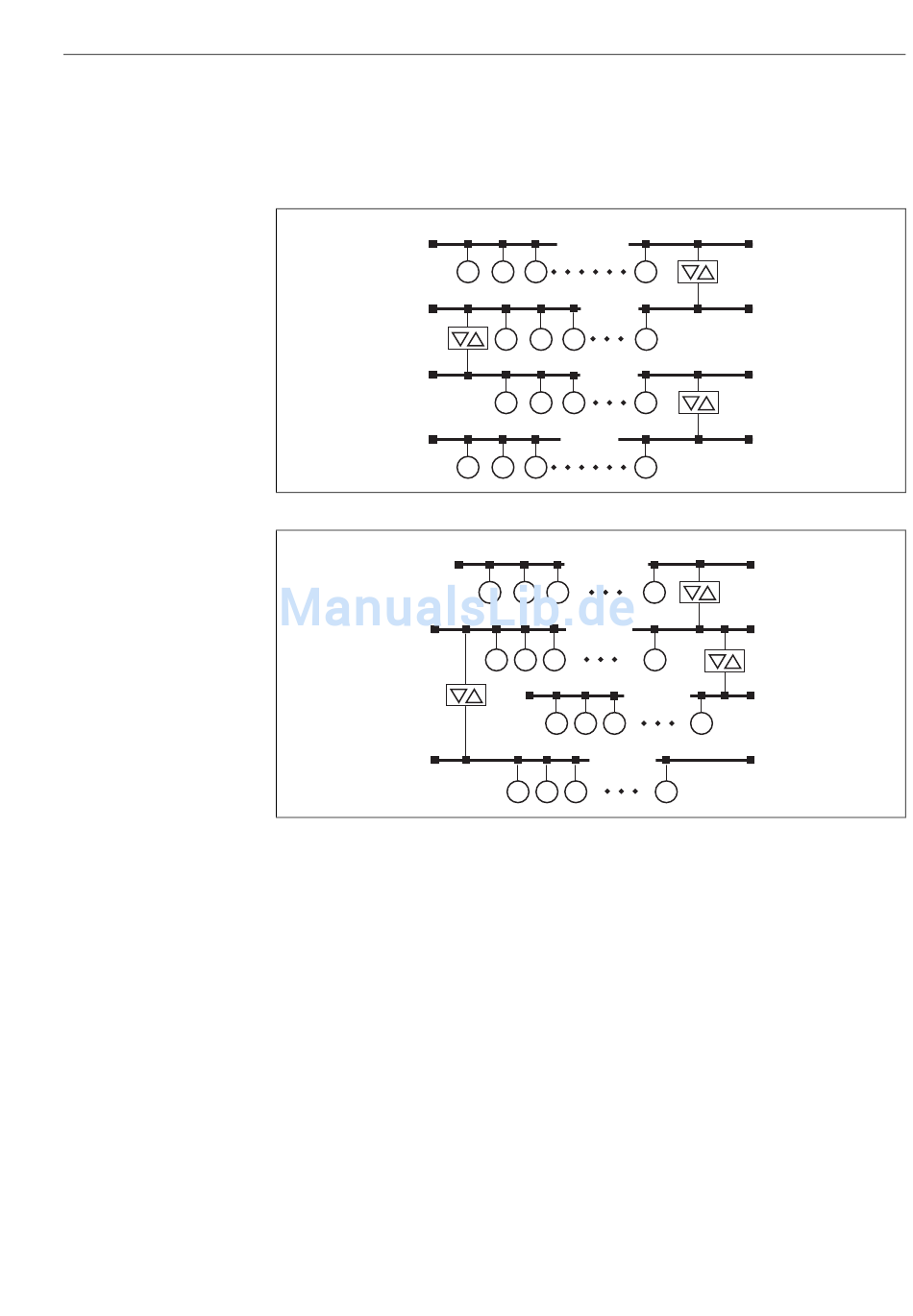

Abb. 2.2 PROFIBUS-DP-System
mit Linienstruktur
T = Abschlußwiderstand
R = Repeater
1...n = max. Anzahl der Feldgeräte
an einem Segment
Abb. 2.3 PROFIBUS-DP-System
mit Baumstruktur
T = Abschlußwiderstand
R = Repeater
1...n = max. Anzahl der Feldgeräte
an einem Segment
Endress+Hauser
In Abb. 2.3. ist zu sehen, wie durch Einsatz von mehreren Repeatern eine Baumstruktur
aufgebaut wird. Die Anzahl der Teilnehmer pro Segment verringert sich um 1 pro
Repeater, die Gesamtanzahl der Teilnehmer ist auf max. 126 - (2x Anzahl der Repeater)
beschränkt.
T
T
R2
T
T
T
R2
T
Kapitel 11: PROFIBUS-DP-Schnittstelle
Hauptleitung
1 2 3
Segment 1
1 2 3
Segment 2
1 2 3
Segment 3
1 2 3
T
Hauptleitung
1 2 3
Segment 1
1 2 3
T
1 2 3
Segment 3
1 2 3
T
31 R1
T
30
T
30 R3
T
31
T
31 R1
T
29
R3
T
Segment 2
31
T
29
