Kapitel 2: Installation
Klemmenleiste

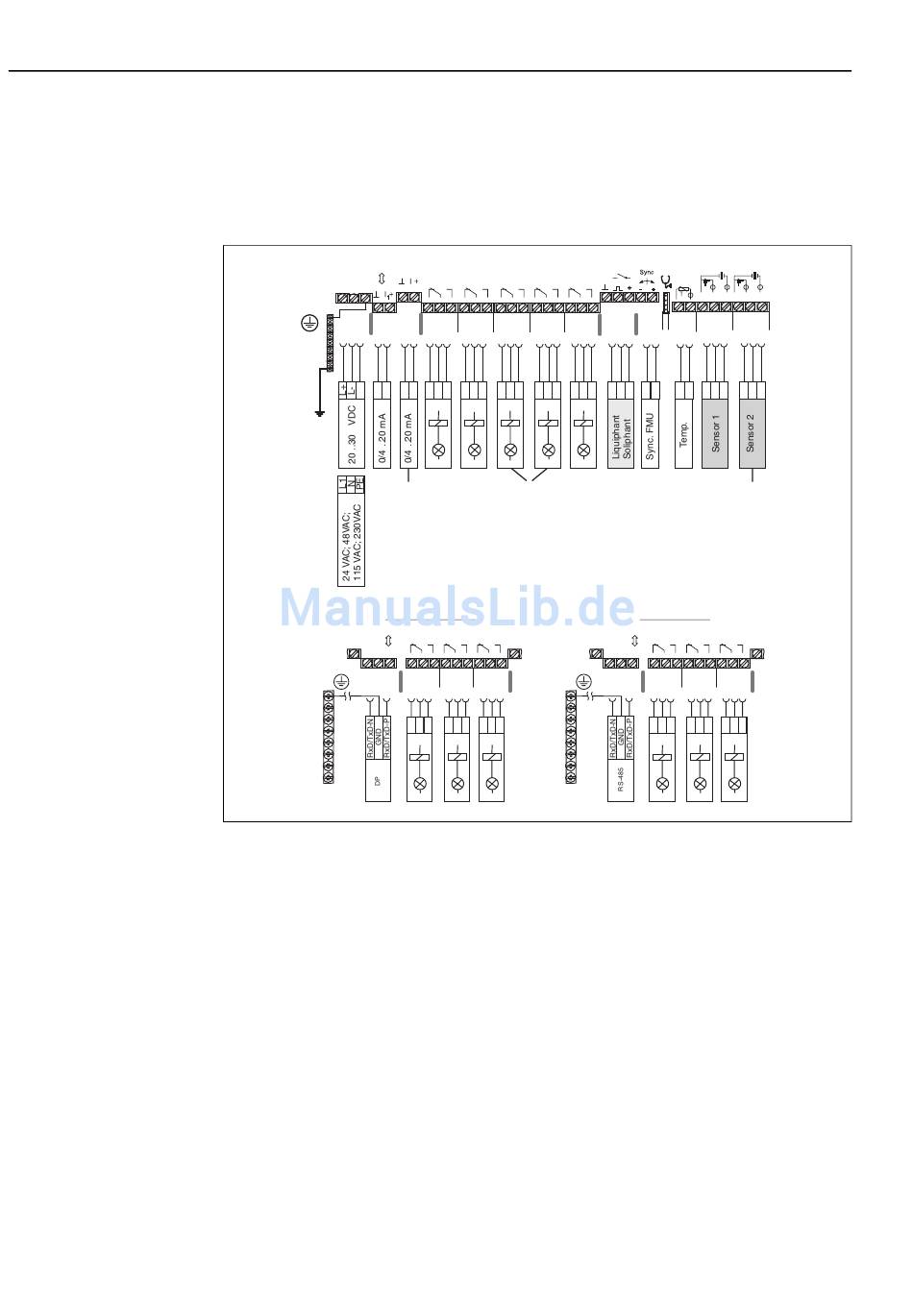

Abb. 2.8
Anschlußbelegung der
Klemmenleiste
Die galvanisch getrennten
Bereiche sind durch breite
Rasterlinien getrennt
Galvanische Trennung
Netzschalter
18
Die Klemmenleiste für Leitungsquerschnitte bis 2,5 mm
Anschlußraum und wird nach Öffnen des hellgrauen Kunststoffdeckels zugänglich.
Zur Kabeleinführung in den separaten Anschlußraum werden vorgeprägte Stellen aus-
gebrochen (Unterseite vorgesehen für 5 x Pg 16, 4 x Pg 13,5; Rückseite 5 x Pg 16).
Alle Klemmen sind deutlich gekennzeichnet. Abb. 2.8 zeigt das Anschlußschema des
Prosonic FMU (Klemme 3: nur interner Schutzleiteranschluß).
L+ L-
L1 N
1 2 3 4 5
nur bei
FMU 862
Variante Profibus-DP
DP
A B
11 12 13
Stromausgang, Relaisausgänge, RS-485-Schnittstelle, Netzanschluß und Sensorein-
gang sind galvanisch getrennt und erfüllen bei angeschlossenem Schutzleiter die
sichere Trennung bis 250 V
ausgänge untereinander galvanisch verbunden, ebenso die beiden Sensoreingänge.
(In Abbildung 2.8 sind die galvanisch getrennten Bereiche durch breite Raster vonein-
ander getrennt).
Bei Anschluss an das öffentliche Versorgungsnetz ist ein Netzschalter für das Gerät
leicht erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvor-
richtung für das Gerät zu kennzeichnen (IEC/EN 61010).
1 2 3 4
2
6 7 11 12 13 21 22 23 31 32 33 51
41 42 43
Klemmen nur bei
Varianten mit 5
Relais bestückt
3 4 5
31 32 33 41 42 43 51 52 53
nach DIN/VDE 0160. Bei FMU 862 sind die beiden Strom-
eff
