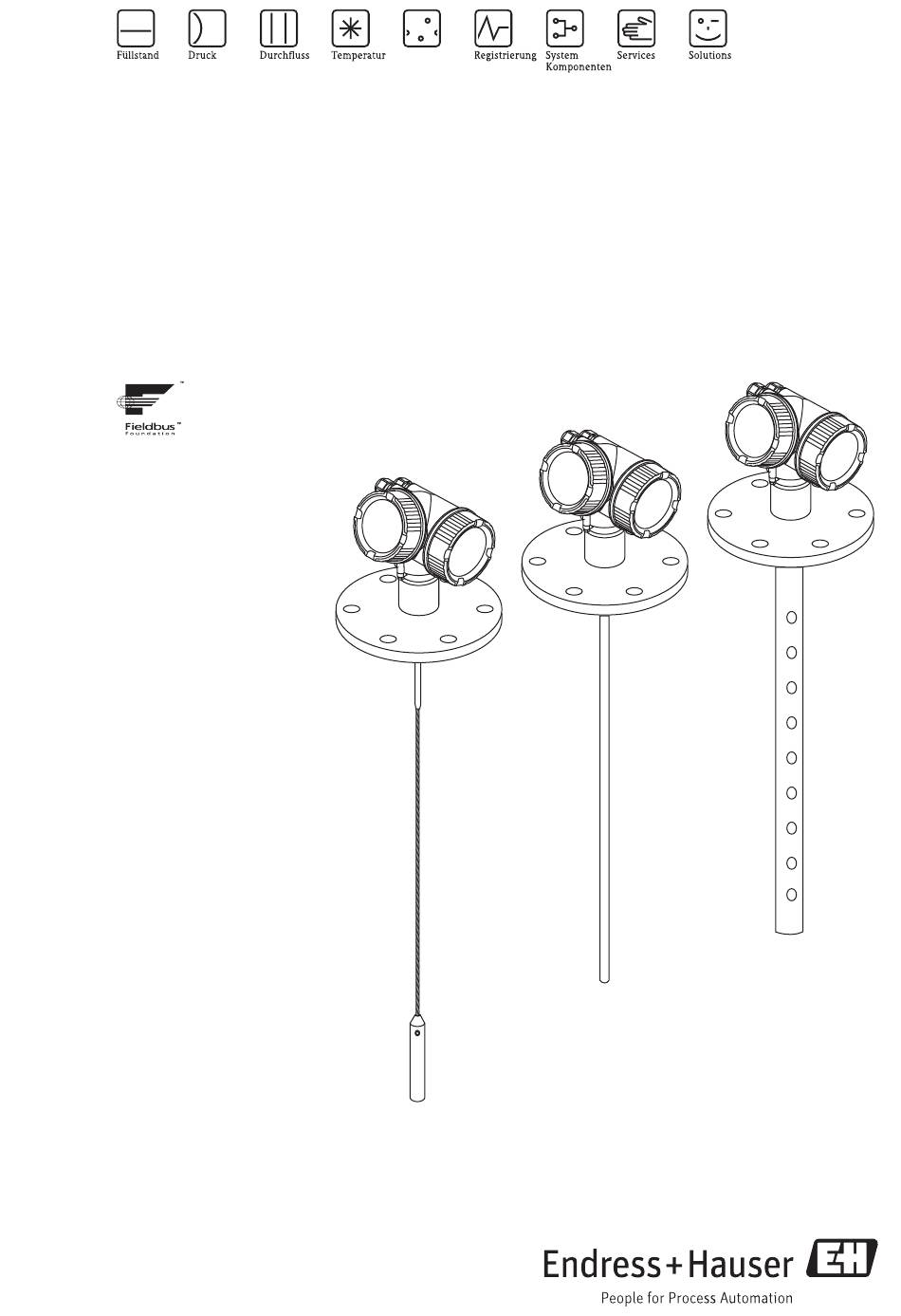

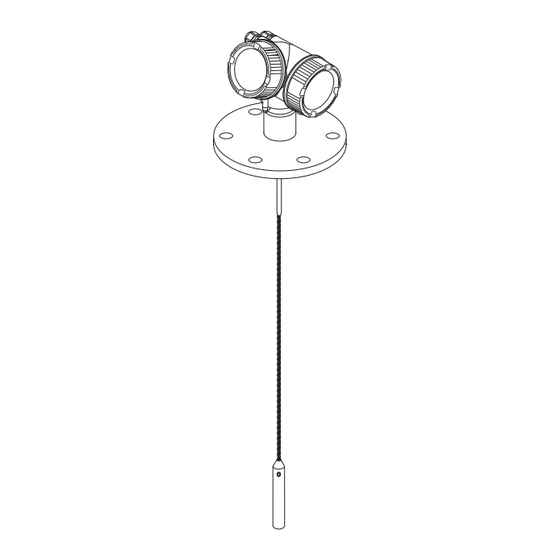

Seite 1 Analyse Betriebsanleitung Levelflex FMP55 Geführtes Füllstand-Radar Trennschicht- und Füllstandmessung in Flüssigkeiten BA01054F/00/DE/02.12 71206477 Gültig ab Version 01.00.zz...
Seite 3: Inhaltsverzeichnis
Levelflex FMP55 Inhaltsverzeichnis Inhaltsverzeichnis 6.2.5 Besondere Montagesituationen ..28 Wichtige Hinweise zum Dokument . . . 6 Messgerät montieren ..... 31 Funktion und Umgang mit dem Dokument .
Seite 4 Block ....... 56 Indextabellen der Endress+Hauser Parameter ..57 Störungsbehebung .
Seite 5 Levelflex FMP55 Inhaltsverzeichnis 19.3.2 Untermenü "Ereignis-Logbuch" ..154 19.3.3 Untermenü "Geräteinformation" ..19.3.4 Untermenü "Messwert" ... . 158 19.3.5 Untermenü "Messwertspeicher" ..162 19.3.6 Untermenü...
Seite 6: Wichtige Hinweise Zum Dokument
Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download 1.1.3 Sicherheitshinweise (XA) für Levelflex FMP55 Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei.
Seite 7: Darstellungskonventionen
Levelflex FMP55 Wichtige Hinweise zum Dokument Merkmal Zulassung Sicherheitshinweise Sicherheitshinweise HART PROFIBUS FOUNDATION Fieldbus FM XP Cl.I,II,III Div.1 Gr.A-G, AEx d, NI Cl.1 Div.2 XA00532F XA00572F IECEx Zone 0 Ex ia IIC T6 Ga XA00496F XA00516F IECEx Zone 0/1 Ex ia IIC T6 Ga/Gb...
Seite 8: Elektrische Symbole
Wichtige Hinweise zum Dokument Levelflex FMP55 1.2.2 Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. A0011197 Wechselstrom Eine Klemme, an der (sinusförmige) Wechselspannung anliegt oder durch die Wechselstrom fließt. A0011198 Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist.
Seite 9: Symbole In Grafiken
Levelflex FMP55 Wichtige Hinweise zum Dokument Symbol Bedeutung Verweis auf Abbildung Verweist auf die entsprechende Abbildungsnummer und Seitenzahl. A0011196 Handlungsschritte … Ergebnis einer Handlungssequenz Ã Hilfe im Problemfall A0013562 1.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte …...
Seite 10: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- ► rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.
Seite 11: Betriebssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufge- listet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...
Seite 12: Produktbeschreibung
Produktbeschreibung Levelflex FMP55 Produktbeschreibung Produktaufbau 3.1.1 Kompaktgerät Levelflex A0012399 Aufbau des Levelflex å 1 Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser...
Seite 13: Elektronikgehäuse
Levelflex FMP55 Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422 Aufbau des Elektronikgehäuses å 2 Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Eingetragene Marken FOUNDATION Fieldbus Eingetragene Marke der Fieldbus Foundation, Austin, Texas, USA Ò...
Seite 14 Produktbeschreibung Levelflex FMP55 US-Patente EP-Patente 6.481.276 6.512.358 1 301 914 6.559.657 1 020 735 6.640.628 6.691.570 6.847.214 7.441.454 7.477.059 1 389 337 7.965.087 Endress+Hauser...
Seite 15: Warenannahme Und Produktidentifi
Levelflex FMP55 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) iden- tisch? A0013921 A0013922 A0013696 Ware unbeschädigt? Made in Germany, 79689 Maulburg DELIVERY NOTE A0013696...
Seite 16: Produktidentifizierung
Sind die CD-ROMs (Product Documentation, Bedienprogramm) und Doku- mentationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vor- handen? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser-Ver- triebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...
Seite 17: Typenschild
Levelflex FMP55 Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: LN = MWP: Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) 19 18 17 16 A0010725 Typenschild des Levelflex å...
Seite 18 Warenannahme und Produktidentifizierung Levelflex FMP55 Zulassung: ATEX II 1/2G Ex d(ia) IIC T6 ATEX II 1/3G Ex ic(ia) IIC T6 ATEX II 3G Ex nA IIC T6 ATEX II 3G Ex ic IIC T6 ATEX II 1/3G Ex nA(ia) IIC T6...
Seite 19 Levelflex FMP55 Warenannahme und Produktidentifizierung Anzeige, Bedienung: Ohne, via Kommunikation SD02 4-zeilig, Drucktasten + Datensicherungsfunktion Sonderausführung, TSP-Nr. zu spez. Gehäuse: GT19 Zweikammer, Kunststoff PBT GT18 Zweikammer, 316L GT20 Zweikammer, Alu beschichtet Sonderausführung, TSP-Nr. zu spez. Elektrischer Anschluss: Verschr. M20, IP66/68 NEMA4X/6P...
Seite 20 Warenannahme und Produktidentifizierung Levelflex FMP55 Prozessanschluss: DN80 PN25/40, PTFE>316L Flansch EN1092-1 DN100 PN25/40, PTFE>316L Flansch EN1092-1 10K 40A, PTFE>316L Flansch JIS B2220 10K 50A, PTFE>316L Flansch JIS B2220 KGK 10K 80A, PTFE>316L Flansch JIS B2220 KHK 10K 100A, PTFE>316L Flansch JIS B2220 Sonderausführung, TSP-Nr.
Seite 21 Levelflex FMP55 Warenannahme und Produktidentifizierung Weitere Zulassung: (Mehrfachauswahl möglich) Sonderausführung, TSP-Nr. zu spez. Sondendesign: (Mehrfachauswahl möglich) Sensor abgesetzt, 3m Kabel, abnehmbar+Montagebügel Sonderausführung, TSP-Nr. zu spez. Zubehör montiert: (Mehrfachauswahl möglich) Gasdichte Durchführung Stab Zentrierscheibe d=37mm, PFA, Trennschicht Messung, Rohrdurchmesser DN40/1-1/2" + DN50/2"...
Seite 22: Lagerung, Transport
Lagerung, Transport Levelflex FMP55 Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse kann abreißen! Verletzungsgefahr! Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. ► Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten.
Seite 23: Montage
Levelflex FMP55 Montage Montage Montagemaße 6.1.1 Abmessungen Elektronikgehäuse 90 (3.54) 78 (3.07) A0015132 Gehäuse GT18 (316L); Abmessungen in mm (in) å 4 78 (3.07) 90 (3.54) A0015133 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) å 5 90 (3.54) 78 (3.07) A0015134 Gehäuse GT20 (Alu beschichtet);...
Seite 24: Abmessungen Montagehalter
Montage Levelflex FMP55 6.1.2 Abmessungen Montagehalter 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Montagehalter für das Elektronikgehäuse å 7 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
Seite 25: Fmp55: Abmessungen Prozessanschluss
Levelflex FMP55 Montage 6.1.3 FMP55: Abmessungen Prozessanschluss/Sonde (4.8) = 100 (4) ø82.5 (ø3.25) ø59.8 (ø2.35) ø16 (ø 0.63) 2” ANSI B16.5 ø101 (ø3.98) DN50 EN1092 ø16 10K50 JIS B2220 (ø 0.63) 3” ANSI B16.5 ø131 (ø5.16) DN80 EN1092 ø16 10K80 JIS B2220 (ø...
Seite 26: Montagebedingungen
Montage Levelflex FMP55 Montagebedingungen 6.2.1 Geeignete Montageposition A0011281 • Stabsonden/Seilsonden: im Bypass/Schwallrohr montieren (® ä 28) • Koaxsonden: können mit beliebigem Wandabstand montiert werden • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutz- haube verwendet werden.
Seite 27: Hinweise Zur Mechanischen Belastung Der
Levelflex FMP55 Montage 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse • Ausführung des Levelflex (s. Produktstruktur): Merkmal 600 "Sondendesign", Ausprägung MB "Sensor abgesetzt, 3m Kabel" (® ä 21) •...
Seite 28: Fixierung Der Sonde
Bei Ex-Zulassung: Bei Sondenlängen ³ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. 6.2.5 Besondere Montagesituationen Bypässe und Schwallrohre Für Informationen zu Bypasslösungen von Endress+Hauser kontaktieren Sie bitte Ihre End- ress+Hauser-Vertriebsstelle. Endress+Hauser...
Seite 29 Levelflex FMP55 Montage A0014129 Montage in Schwallrohr Montage in Bypass • Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden). • Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 100 mm erfolgen. Bei größe- ren Durchmessern wird der Einsatz einer Koaxsonde empfohlen.
Seite 30: Unterirdische Tanks
Montage Levelflex FMP55 Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutzenwand zu vermeiden. Nichtmetallische Behälter Bei Montage in nichtmetallischen Behältern ist eine Koax-Sonde zu verwenden. Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubezie-...
Seite 31: Messgerät Montieren
Levelflex FMP55 Montage Messgerät montieren 6.3.1 Benötigtes Montagewerkzeug • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.3.2 Gerät montieren Geräte mit Flansch montieren Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elektrischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
Seite 32: Anschließen Des Verbindungskables
Montage Levelflex FMP55 VORSICHT Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen oder zu einem unbeabsichtigten Lösen des Steckers führen. Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbingungska- ► bel anbringen. Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biegeradius: ►...
Seite 33: Messumformergehäuse Drehen
Levelflex FMP55 Montage 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: å 10 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse 6.3.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messum-...
Seite 34: Anzeigemodul Drehen
Montage Levelflex FMP55 6.3.5 Anzeigemodul drehen 3 mm A0013905 1. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle des Elek- tronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
Seite 35: Elektrischer Anschluss
Levelflex FMP55 Elektrischer Anschluss Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 PROFIBUS PA / FOUNDATION Fieldbus A0011341 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus å 11 Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Kabelschirm: Kabelspezifikation beachten Anschlussklemmen Schaltausgang (Open Collector) Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus Anschlussklemme für Potenzialausgleichsleitung...
Seite 36: Beispiele Zum Anschluss Des Schaltausgangs
• Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Anschlussbedingungen 7.2.1 Kabelspezifikation FOUNDATION Fieldbus • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5…2,5 mm (20…14 AWG) • Kabelaußendurchmesser: 5…9 mm (0,2…0,35 in) Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC...
Seite 37: Überspannungsschutz
Levelflex FMP55 Elektrischer Anschluss 7.2.3 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 ms) erfordert: Überspannungsschutz durch integriertes oder externes Überspannungsschutz-Modul sicherstellen. Integrierter Überspannungsschutz Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein inte-...
Seite 38: Messgerät Anschließen
Elektrischer Anschluss Levelflex FMP55 Messgerät anschließen WARNUNG Explosionsgefahr! Entsprechende nationale Normen beachten. ► Angaben der Sicherheitshinweise (XA) einhalten. ► Nur spezifizierte Kabelverschraubung benutzen. ► Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ► Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
Seite 39: Steckbare Federkraftklemmen
Levelflex FMP55 Elektrischer Anschluss Kabel gemäß Klemmenbelegung anschließen (® ä 35). 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet;...
Seite 40: Anschlusskontrolle
Elektrischer Anschluss Levelflex FMP55 Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt (®...
Seite 41: Bedienmöglichkeiten
A0014125 Möglichkeiten zur Vor-Ort-Bedienung å 14 Anzeigemodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Bedienmöglichkeiten über CDI-Schnittstelle (= Endress+Hauser Common Data Interface) 2.1 Computer mit Bedientool (FieldCare) 2.2 Commubox FXA291, angeschlossen an die CDI-Schnittstelle des Geräts 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137 Bedienmöglichkeiten über FHX50...
Seite 42 Bedienmöglichkeiten Levelflex FMP55 FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten å 16 Industrial network High Speed Ethernet FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator) FFblue Bluetooth-Modem Field Xpert SFX100 FieldCare NI-FF Schnittstellenkarte Folgende Möglichkeiten der Systemanbindung sind realisierbar:...
Seite 43: Das Bedienmenü
Levelflex FMP55 Bedienmöglichkeiten Das Bedienmenü 8.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Freigabecode eingeben Erweitertes Setup Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü 1 Untermenü...
Seite 44: Untermenüs Und Nutzerrollen
Bedienmöglichkeiten Levelflex FMP55 8.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Inhalt/Bedeutung Bediener Aufgaben im laufenden Messbetrieb: "Sprache" Legt die Bediensprache fest.
Seite 45 Levelflex FMP55 Bedienmöglichkeiten WP SIM DISPL Spare part: FMP52X-AB 02.01.03 Dev_R ex works SW update #1 SW update #2 A0013132 1. Gehäusedeckel über dem Anzeige- und Bediennmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4.
Seite 46: Anzeige- Und Bedienmodul
Bedienmöglichkeiten Levelflex FMP55 Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 Anzeigedarstellung auf dem Anzeige- und Bedienmodul å 18 Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert...
Seite 47: Anzeigesymbole Für Die Untermenüs
Levelflex FMP55 Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
Seite 48 Bedienmöglichkeiten Levelflex FMP55 Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Dia- gnosemeldung generiert.
Seite 49: Bedienelemente
Levelflex FMP55 Bedienmöglichkeiten 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0013969 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
Seite 50: Zahlen Und Text Eingeben
Bedienmöglichkeiten Levelflex FMP55 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bediensymbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9 …...
Seite 51 Levelflex FMP55 Bedienmöglichkeiten Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen. A0013986 Löscht alle eingegebenen Zeichen.
Seite 52 Bedienmöglichkeiten Levelflex FMP55 Textkorrektur-Symbole unter A0013990 A0013991 A0013989 A0013988 Löscht alle eingegebenen Verschiebt die Eingabeposi- Verschiebt die Eingabeposi- Löscht ein Zeichen links Zeichen. tion um eine Stelle nach tion um eine Stelle nach neben der Eingabeposition. links. rechts. Endress+Hauser...
Seite 53: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP55 Bedienmöglichkeiten 8.3.4 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung aufgenom- men wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstellen: (2s) A0014274 Endress+Hauser...
Seite 54: Integration In Ein Foundation
Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 Integration in ein FOUNDATION Fieldbus- Netzwerk Gerätebeschreibungsdatei (DD) Um ein Gerät zu konfigurieren und in ein FF-Netzwerk zu integrieren, benötigen Sie: • Ein FF-Konfigurationsprogramm • Die Cff-Datei (Common File Format: *.cff) • Die Gerätebeschreibung (DD) in einem der folgenden Formate –...
Seite 55: Blockmodell
Levelflex FMP55 Integration in ein FOUNDATION Fieldbus-Netzwerk – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_ xxxxxxxxxxx (TRDHROM) ANALOG_INPUT_1_...
Seite 56: Blockkonfiguration Im Auslieferungszustand
Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUN- DATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. 9.4.2...
Seite 57: Indextabellen Der Endress+Hauser Parameter
Relative Trennschichtamplitude 33070 Grundrauschen 33107 Obere Trennschichtdicke Indextabellen der Endress+Hauser Parameter In den folgenden Tabellen sind die herstellerspezifischen Geräteparameter der Resource-Blöcke aufgeführt. Für die FOUNDATION Fieldbus-Parameter siehe das Dokument BA062S "Guideline - FOUNDATION Fieldbus Function Blocks", das auf der Internetseite www.endress.com zum Her- unterladen bereitsteht.
Seite 58: Advanced Setup Transducer Block
Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 Name Label Index Data type Größe Storage Schreibzu- MODE_BL Beschrei- (Bytes) Class griff bung full_calibration Abgleich Voll FLOAT Static (® ä 115) distance_unit Längeneinheit ENUM16 Static (® ä 113) interface Trennschicht FLOAT Dynamic (®...
Seite 59: Display Transducer Block
Levelflex FMP55 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschreibung (Bytes) Class griff output_echo_lost Ausgang bei Echoverlust ENUM16 Static (® ä 134) intermediate_height Zwischenhöhe FLOAT Static AUTO (® ä 131) level_correction Füllstandkorrektur FLOAT...
Seite 60: Diagnostic Transducer Block
Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschreibung (Bytes) Class griff decimal_places_1 1. Nachkommastellen ENUM16 Static AUTO (® ä 143) decimal_places_2 2. Nachkommastellen ENUM16 Static AUTO (® ä 144) decimal_places_3 3. Nachkommastellen...
Seite 61: Expert Configuration Transducer Block
Levelflex FMP55 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreib- MODE_BLK Beschreibung (Bytes) Class zugriff result_device_check Ergebnis Gerätetest ENUM16 Dynamic (® ä 167) last_check_time Letzter Test STRING Dynamic (® ä 167) linearization_type Linearisierungsart ENUM16 Static (®...
Seite 62 Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff control_measurement Messung ENUM16 Static AUTO control_measurement Steuerung Messung ENUM16 Static AUTO filter_dead_time Totzeit FLOAT Static present_reference_distance Aktuelle Referenzdistanz FLOAT Dynamic history_reset Historie rückgesetzt...
Seite 63: Expert Information Transducer Block
Levelflex FMP55 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff eop_level_evaluation_ro EOP-Füllstand-Auswertung ENUM16 Static sensor_type_ro Sensortyp ENUM16 Static calculated_dc_status_en Status ENUM8 Dynamic 9.6.6 Expert Information Transducer Block Die Parameter des Expert Information Transducer Block sind beschrieben im Dokument GP01015F: "Levelflex FMP5x - Beschreibung der Geräteparameter - FOUNDATION Field-...
Seite 64: Service Sensor Transducer Block
AUTO 9.6.7 Service Sensor Transducer Block Die Parameter des Service Sensor Transducer Blocks können nur durch autorisierte Service-Mit- arbeiter von Endress+Hauser bedient werden. 9.6.8 Service Information Transducer Block Die Parameter des Service Information Transducer Blocks können nur durch autorisierte Ser- vice-Mitarbeiter von Endress+Hauser bedient werden.
Seite 65 Levelflex FMP55 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe (Bytes) Storage Class Schreibzugriff MODE_BLK digits_at_0_mVdB FLOAT Dynamic AUTO digits_per_mVdB FLOAT Dynamic AUTO actual_diagnostics Aktuelle Diagnose UINT32 Static electric_probe_length Elektrische Sondenlänge FLOAT Dynamic empty_calibration_ro Abgleich Leer FLOAT...
Seite 66: Methoden
Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 Name Label Index Data type Größe (Bytes) Storage Class Schreibzugriff MODE_BLK present_probe_length_ee FLOAT Static AUTO reset_appl_para_chg_flags ENUM16 Static AUTO reset_dyn_persistent ENUM16 Static AUTO locking_status Status Verriegelung BIT_ENUM16 Dynamic decimal_places_menu Nachkommastellen Menü ENUM16 Static...
Seite 67: Inbetriebnahme Über Bedienmenü (Vor-Ort-Anzeige, Fieldcare)
Levelflex FMP55 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Inbetriebnahme über Bedienmenü (Vor-Ort- Anzeige, FieldCare) 10.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 34) •...
Seite 68: Sprache Einstellen
Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP55 10.4 Sprache einstellen 10.4.1 Sprache einstellen über Vor-Ort-Anzeige A0013637 10.4.2 Sprache einstellen über Bedientool (FieldCare) A0015305-DE Endress+Hauser...
Seite 69: Trennschichtmessung Konfigurieren
Levelflex FMP55 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 10.5 Trennschichtmessung konfigurieren 100% DK (DC ) A0011177 Konfigurationsparameter für Trennschichtmessung å 23 R = Referenzpunkt der Messung = Distanz Trennschicht (Abstand Flansch bis DK E = Abgleich Leer (= Nullpunkt) = Füllstand Trennschicht F = Abgleich Voll (= Spanne) = Distanz Füllstand Gesamt...
Seite 70: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP55 HINWEIS Fehlmessung durch falsche Dielektrizitätszahl des unteren Mediums Falls bei der Betriebsart "Trennschicht+Kapazitiv" das untere Medium nicht Wasser ist, dann ► muss die Dielektriztitätszahl (DK-Wert) dieses unteren Mediums angegeben werden: Setup ® Erweitert. Setup ® Trennschicht ® DK untere Phase HINWEIS Fehlmessung durch falsche Leerkapazität...
Seite 71: Einstellungen Schützen Vor Unerlaubtem Zugriff
Levelflex FMP55 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Optionen Beschreibung Vergleichen Die im Anzeigemodul gespeicherte Gerätekonfiguration wird mit der aktuellen Geräte- konfiguration des HistoROM verglichen. Datensicherung löschen Die Sicherungskopie der Gerätekonfiguration wird aus dem Anzeigemodul des Geräts gelöscht. HistoROM Ein HistoROM ist ein "nichtflüchtiger" Gerätespeicher in Form eines EEPROM.
Seite 72: Inbetriebnahme Über Foundation Fieldbus-Konfigurationsprogramm
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus- Konfigurationsprogramm 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 34) • Checkliste "Anschlusskontrolle" (® ä 40) 11.2...
Seite 73: Analog Input Blöcke Parametrieren
Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.2.4 Analog Input Blöcke parametrieren Das Gerät verfügt über 2 Analog Input Blöcke, die wahlweise den verschiedenen Prozessgrößen zugeordnet werden können. Werkseinstellung Analog Input Block CHANNEL AI 1 32949: Füllstand linearisiert AI 2 32856: Distanz 1.
Seite 74: Sprache Wählen
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338 Skalierung des Messwerts im AI Block å 24 • Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
Seite 75 Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 100% DK (DC ) A0011177 Konfigurationsparameter für Trennschichtmessung å 25 R = Referenzpunkt der Messung = Distanz Trennschicht (Abstand Flansch bis DK E = Abgleich Leer (= Nullpunkt) = Füllstand Trennschicht F = Abgleich Voll (= Spanne) = Distanz Füllstand Gesamt...
Seite 76: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 Schritt Block Parameter Aktion Beschreibung SETUP (TRDSUP) Trennschicht (interface) Anzeige der Trennschichthöhe L (® ä 116) SETUP (TRDSUP) Distanz (filte- Anzeige der Distanz D zwischen Refe- (® ä 117) red_dist_val) renzpunkt R und Füllstand L.
Seite 77 Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Navigationspfad im Menü Setup ® Erweitert. Setup ® Datensicher.Anz. ® Daten verwalten Blockbedienung Block: DISPLAY (TRDDISP) Parameter: Konfigurationsdaten verwalten (configuration_management) Funktionen der Parameteroptionen Optionen Beschreibung 33097: Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM in das Anzeigemodul des Geräts gesichert.
Seite 78: Ereignisverhalten Gemäß Foundation Fieldbus-Spezifikation Ff912 Konfigurieren
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 11.8 Ereignisverhalten gemäß FOUNDATION Fieldbus- Spezifikation FF912 konfigurieren Das Gerät entspricht der FOUNDATION Fieldbus-Spezifikation FF912. Das bedeutet unter ande- rem: • Die Diagnosekategorie gemäß NAMUR-Empfehlung NE107 wird in herstellerunabhängiger Form über den Feldbus übertragen: –...
Seite 79: Ereignisgruppen
Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.8.1 Ereignisgruppen Die Diagnoseereignisse sind entsprechend der Quelle und dem Gewicht des Ereignisses in 16 Gruppen eingeteilt. Jeder Gruppe ist dabei ab Werk eine Default-Ereigniskategorie zugeordnet. Zu jeder Ereignisgruppe gehört dabei ein Bit der Zuordnungsparameter.
Seite 80 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 Ereignis-Gewicht Default-Ereigniskategorie Ereignisquelle Bit Ereignisse dieser Gruppe Konfiguration S441: Stromausgang 1 Prozess • S801: Energie zu niedrig • S825: Betriebstemperatur • S921: Veränderung an Referenz • S942: In Sicherheitsdistanz • S943: In Blockdistanz • S944: Füllstandbereich •...
Seite 81: Zuordnungsparameter
Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.8.2 Zuordnungsparameter Die Zuordnung der Ereigniskategorien zu den Ereignisgruppen geschieht über vier Zuordnungspa- rameter. Diese befinden sich im Block RESOURCE (RB2): • FD_FAIL_MAP: für Ereigniskategorie Ausfall (F) • FD_CHECK_MAP: für Ereigniskategorie Funktionskontrolle (C) • FD_OFFSPEC_MAP: für Ereigniskategorie Außerhalb der Spezifikation (S) •...
Seite 82 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 A0017618 Navigieren Sie im FieldCare-Navigationsfenster zur Seite Experte ® Kommunikation ® Field diagnostics ® Alarm detection enable. A0017621 Die Spalten "Fail Map" und "Check Map" im Auslieferungszustand å 26 Suchen Sie in der Spalte Fail Map die Gruppe Configuration Highest Severity und deak- tivieren Sie das zugehörige Kontrollkästchen (A).
Seite 83 Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm A0017615 Die Spalten "Fail Map" und "Check Map" nach der Änderung å 27 Es ist darauf zu achten, dass für jede Ereignisgruppe in mindestens einem der Zuordnungspa- rameter das entsprechende Bit gesetzt ist. Andernfalls wird mit dem Ereignis keine Kategorie über den Bus übertragen.
Seite 84: Konfigurierbarer Bereich
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP55 11.8.3 Konfigurierbarer Bereich Für die folgenden Ereignisse lassen sich die Ereigniskategorie individuell definieren - unabhängig von der Ereignisgruppe, der sie in der Werkseinstellung zugeordnet sind: • F941: Echo verloren • S942: In Sicherheitsdistanz Um die Ereigniskategorie zu ändern, muss das Ereignis zunächst einem der Bits 1 bis 15 zugewie- sen werden.
Seite 85: Übertragung Der Ereignismeldungen Auf Den Bus
Levelflex FMP55 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm A0017620 Gehen Sie in die Spalte Offspec Map und aktivieren Sie das Kontrollkästchen zum betroffe- nen Bit (hier: Configurable Area Bit 1). Bestätigen Sie die Eingabe mit der Enter-Taste. Eine Änderung der Fehlerkategorie von In Sicherheitsdistanz (In safety distance) wirkt nicht auf einen bereits bestehenden Fehler.
Seite 86: Störungsbehebung
Störungsbehebung Levelflex FMP55 Störungsbehebung 12.1 Fehlersuche Parameterierfehler bei Füllstandmessungen Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup ® • Parameter Abgleich Leer prüfen und Distanz) mit tatsächlicher Distanz gegebenfalls korrigieren(® ä 115). übereinstimmt: • Parameter Abgleich Voll prüfen und Abgleichfehler gegebenenfalls korrigieren (®...
Seite 87: Diagnoseinformation Auf Vor-Ort-Anzeige
Levelflex FMP55 Störungsbehebung 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diagnosemel- dung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 88: Diagnoseereignis Und Ereignistext
Störungsbehebung Levelflex FMP55 Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazu- gehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ¯...
Seite 89: Diagnoseereignis Im Bedientool
Levelflex FMP55 Störungsbehebung 1. Taste O drücken ( -Symbol). Ã Die Meldung zu den Behebungsmaßnahmen des Diagnoseereignisses öffnet sich. 2. Gleichzeitig S + O drücken. Ã Die Meldung zu den Behebungsmaßnahmen wird geschlossen. 12.3 Diagnoseereignis im Bedientool Wenn im Bedientool ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich das Sta- tussignal zusammen mit dem dazugehörigen Symbol für Ereignisverhalten gemäß...
Seite 90: Diagnosemeldungen Im Diagnostic Transducer Block (Trddiag)
Störungsbehebung Levelflex FMP55 12.4 Diagnosemeldungen im DIAGNOSTIC Transducer Block (TRDDIAG) • Der Parameter Aktuelle Diagnose (actual diagnostics) zeigt die Meldung mit der höchsten Priorität an. Jede Meldung wird zusätzlich gemäß FOUNDATION Fieldbus-Spezifikation über die Parameter XD_ERROR und BLOCK_ERROR angezeigt. • Über die Paramter Diagnose 1 (diagnostics_1) bis Diagnose 5 (diagnostics 5) kann man eine Liste der aktiven Alarme einsehen.
Seite 91: Elektronikfehler
Levelflex FMP55 Störungsbehebung Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F105 HF-Kabel 1. HF-Kabel Verbindung prüfen. Alarm 2. HF-Kabel tauschen. F106 Sensor 1. Sensorbeschichtung prüfen. Alarm 2. Sensor tauschen. 12.6.2 Elektronikfehler Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F242 Software inkompatibel 1. Software prüfen.
Seite 92: Prozessfehler
Störungsbehebung Levelflex FMP55 Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung M438 Datensatz 1. Datensatzdatei prüfen. Warnung 2. Geräteparametrierung prüfen. 3. Up- und Download der neuen Konfiguration. S441 Stromausgang 1 1. Prozess prüfen. Warnung 2. Einstellung Stromausgang prüfen. C484 Simulation Fehlermodus Simulation ausschalten.
Seite 93: Ereignis-Logbuch Filtern
Levelflex FMP55 Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE Max. 20 Ereignismeldungen können chronologisch angezeigt werden. Wenn im Gerät die erwei- terte Funktion vom HistoROM freigeschaltet ist (Bestelloption), sind es bis zu 100 Meldungsein- träge.
Seite 94: Übersicht Zu Informationsereignissen
Störungsbehebung Levelflex FMP55 12.7.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Logbuch ange- zeigt und nicht in der Diagnoseliste. Informationser- Ereignistext eignis I1000 -------- (Gerät ok) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 Messwertspeicher gelöscht...
Seite 95: Reparatur
13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammen- gefasst.
Seite 96: Ersatzteile
Reparatur Levelflex FMP55 13.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekenn- zeichnet. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das folgende Angaben enthält: – Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinformation.
Seite 97: Wartung
Levelflex FMP55 Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 14.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäu- seoberfläche und die Dichtungen nicht angreift. Endress+Hauser...
Seite 98: Zubehör
Zubehör Levelflex FMP55 Zubehör 15.1 Gerätespezifisches Zubehör Zubehör Beschreibung Wetterschutzhaube mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produkt- struktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
Seite 99 Levelflex FMP55 Zubehör Zubehör Beschreibung Montagehalter für das Elek- tronikgehäuse 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Pro- dukstruktur) ist der Montagehalter im Lieferumfang enthalten.
Seite 100: Kommunikationsspezifisches Zubehör
Für Einzelheiten siehe Dokument SD01007F. 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI405C/07 Zubehör Beschreibung Field Xpert SFX100 Kompaktes, flexibles und robustes Industrie-Handbediengerät für die Fernparametrierung...
Seite 101: Servicespezifisches Zubehör
Zubehör Beschreibung FieldCare FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 102: Rücksendung
Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die medi- umsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informie- ren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite www.services.endress.com/return-material Endress+Hauser...
Seite 103: Entsorgung
Levelflex FMP55 Entsorgung Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten zu achten. Endress+Hauser...
Seite 104: Übersicht Bedienmenü
Übersicht Bedienmenü Levelflex FMP55 Übersicht Bedienmenü Sprache (® ä 109) Anzeige/Betrieb ® Zugriffsrechte Anzeige (® ä 110) Status Verriegelung (® ä 110) Format Anzeige (® ä 110) Kontrast Anzeige (® ä 112) Intervall Anzeige (® ä 113) Setup ® Betriebsart (®...
Seite 105 Levelflex FMP55 Übersicht Bedienmenü Setup ® Erweitert. Setup ® Trennschicht / Automatische Handmessung Trennschichtdicke (® ä 127) DK-Berechnung ® DK-Wert (® ä 127) Berechnete DK (® ä 127) Nutze berechnete DK (® ä 128) Setup ® Erweitert. Setup ® Linearisierung ®...
Seite 106 Übersicht Bedienmenü Levelflex FMP55 2. Anzeigewert (® ä 144) 2. Wert Nachkommastellen (® ä 144) 3. Anzeigewert (® ä 145) 3. Wert Nachkommastellen (® ä 145) 4. Anzeigewert (® ä 146) 4. Wert Nachkommastellen (® ä 146) Intervall Anzeige (® ä 113) Dämpfung Anzeige...
Seite 107 Levelflex FMP55 Übersicht Bedienmenü Diagnose ® Messwert ® Distanz (® ä 117) Füllstand linearisiert (® ä 158) Trennschichtdistanz (® ä 117) Trennschicht linearisiert (® ä 158) Obere Trennschichtdicke (® ä 158) Schaltzustand (® ä 141) Diagnose ® Messwert ® Analog input 1...5 ®...
Seite 108 Übersicht Bedienmenü Levelflex FMP55 Einkopplungssignal (® ä 168) Trennschichtsignal (® ä 168) Diagnose ® Gerät rücksetzen ® Restart (® ä 169) Experte Das Menü "Experte" ist beschrieben im Dokument GP01000F ("Beschreibung der Geräteparameter"). Endress+Hauser...
Seite 109: Beschreibung Der Geräteparameter
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung der Geräteparameter (Bedienmenü) • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmodul • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Softwareverriegelung gesperrt werden können (®...
Seite 110: Menü "Anzeige/Betrieb
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 19.1 Menü "Anzeige/Betrieb" Dieses Menü erscheint nur, wenn eine Vor-Ort-Anzeige vorhanden ist. Zugriffsrechte Anzeige Anzeige/Betrieb ® Zugriff Anzeige Navigation Setup ® Erweitertes Setup ® Zugriff Anzeige Beschreibung Anzeige der Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Erscheint vor einem Parameter ein -Symbol, ist er mit den aktuellen Zugriffsrechten über die Vor-Ort-Anzeige nicht änderbar.
Seite 111 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Anzeige/Betrieb ® Format Anzeige Navigation Setup ® Erweitert. Setup ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.
Seite 112: Zusätzliche Information
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Zusätzliche Information 1 Wert groß A0011948-DE Bargraph + 1 Wert A0012011-DE 2 Werte A0012013-DE Wert groß + 2 Werte A0012016-DE 4 Werte A0012019-DE Kontrast Anzeige Anzeige/Betrieb ® Kontrast Anzeige Navigation Beschreibung Anpassung des Anzeigekontrasts an die Umgebungsbedingungen (z.B. an Ablesewinkel oder Beleuchtung).
Seite 113: Menü "Setup
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung 30 % Intervall Anzeige Anzeige/Betrieb ® Intervall Anz. Navigation Setup ® Erweitert. Setup ® Anzeige ® Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-...
Seite 114 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Werkseinstellung Tanktyp Navigation Setup ® Tanktyp Setup ® Erw. Setup ® Trennschicht ® Tanktyp Beschreibung Festlegung des Tanktyps Auswahl Bypass/Schwallrohr Werkseinstellung Abhängig von der bestellten Sonde. Zusätzliche Information Für Koax-Sonden steht der Tanktyp immer auf "Koax".
Seite 115 A0013181 Eingabe 0 ... 20 Werkseinstellung Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufgeführt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.endress.com) her- untergeladen werden kann. Abgleich Leer Setup ® Abgleich Leer Navigation Beschreibung Festlegung des Leerabgleichs E.
Seite 116: Trennschicht
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Navigation Setup ® Abgleich Voll Beschreibung Festlegung des Vollabgleichs F. F ist der Abstand zwischen minimalem Füllstand (0%) und maximalen Füllstand (100%). 100% Der Vollabgleich gilt sowohl für die Trenn- schichthöhe als auch für den Gesamtfüllstand.
Seite 117 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Zeigt gemessene Höhe L der Trennschicht (vor Linearisierung) A0013197 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet . Distanz Setup ® Distanz Navigation Diagnose ® Messwert ® Distanz Beschreibung Zeigt die gemessene Distanz D...
Seite 118 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Beschreibung Zeigt die gemessene Distanz D vom Referenz- punkt (Unterkante des Flansches beziehungsweise Einschraubstückes) zur Trennschicht A0013202 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet . Signalqualität Setup ® Signalqualität Navigation Beschreibung Anzeige der Signalqualität Anzeige •...
Seite 119: Die Sequenz "Ausblendung
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) 19.2.1 Die Sequenz "Ausblendung" Bestätigung Distanz Setup ® Ausblendung ® Bestätig. Dist. Navigation Beschreibung Bestätigung, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl •...
Seite 120: Untermenü "Erweitertes Setup
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Eingabe 0,1 m (0,33 ft) ... Sondenlänge (LN) Werkseinstellung 0,1 m (0,33 ft) Zusätzliche Information Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unterkante des Montageflan- sches oder Einschraubstücks. Als Referenz wird der Parameter Aktuelle Ausblendung zusammen mit diesem Parameter angezeigt.
Seite 121 Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützte Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebsstelle. Eingabe 0…9 999 Freigabecode definieren Setup ®...
Seite 122: Beschreibung
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Beschreibung Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der Anlage schnell identifizieren zu können. Sie wird in der Kopfzeile angezeigt: XXXXXXXXX A0013375 Kopfzeilentext Eingabe Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /)
Seite 123 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Untermenü "Trennschicht" Prozesseigenschaft Setup ® Erw. Setup ® Trennschicht ® Prozesseigensch. Navigation Beschreibung Festlegung der typischen Füllstand-Änderungsgeschwindigkeit Auswahl • Schnell > 1 m(40")/min • Standard < 1 m(40")/min • Mittel < 10 cm(4")/min • Langsam < 1 cm(0,4")/min •...
Seite 124: Emulsionsschicht
Signalauswertung: Der Gesamtfüllstand wird immer über das Geführte Radar, die Trennschicht- höhe immer über die Kapazitive Messung bestimmt. • Sonderparam.: Trennschicht + Kapazitiv Hinweis: Diese Option sollte nur nach Rücksprache mit Endress+Hauser gewählt werden. Voraussetzung: Die spezifische Kapazität (pF/m) ist bekannt. Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, werden der Gesamtfüllstand und die Trennschichthöhe über das Geführte Radar bestimmt.
Seite 125 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufge- führt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.end- ress.com) heruntergeladen werden kann. Füllstandeinheit Navigation Setup ® Erw. Setup ® Trennschicht ® Füllstandeinheit Beschreibung Festlegung der Füllstandeinheit...
Seite 126 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Zusatzinformation Echos innerhalb der Blockdistanz werden bei der Siganlauswertung nicht berücksichtigt. Die obere Blockdistanz wird verwendet, um • Störechos am oberen Ende der Sonde auszublen- den (1). • bei gefluteten Bypässen das Echo des Gesamt- füllstandes auszublenden (2).
Seite 127 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Sequenz "Automatische DK-Berechnung" Wenn bei Trennschichtmessungen die Dicke des oberen Mediums zu einem bestimmten Zeit- punkt bekannt ist (z.B. durch eine Handmessung), kann mit Hilfe der Sequenz "Automatische DK-Berechnung" die Dielektrizitätskonstante des oberen Mediums bestimmt werden.
Seite 128 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Nutze berechnete DK Setup ® Erw. Setup ® Trennschicht ® Auto. DK Berech. ® Nutz. berech. DK Navigation Bedeutung Bestätigung, ob die automatisch berechnete DK verwendet werden soll. Auswahl • Sichern + beenden Die neu berechnete DK wird übernommen. Anschließend verlässt das Gerät die Sequenz (Anzeige "End of sequence")
Seite 129 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Untermenü "Linearisierung" Linearisierungsart Navigation Setup ® Erw. Setup ® Linearisierung ® Linearisier. Art Beschreibung Festlegung der Linearisierungsart Auswahl • Keine Der Füllstand wird ohne Umrechnung in der 100% Füllstandeinheit ausgegeben. • Linear (A) • Tabelle (B) •...
Seite 130 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Beschreibung Wahl der Einheit für den linearisierten Wert Auswahl • Free text • t • lb • ton • kg • impGal • UsGal • cf • cm • dm • m • hl •...
Seite 131 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung Durchmesser Navigation Setup ® Erw. Setup ® Linearisierung ® Durchmesser Voraussetzung Nur sichtbar, wenn eine der folgenden Linearisierungsarten gewählt wurde: • Zylindrisch liegend • Kugeltank Beschreibung Eingabe des Tankdurchmessers Eingabe 0 ... 9999.999 m (32808 ft) Werkseinstellung 2 m (6.6 ft)
Seite 132 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Navigation Setup ® Erw. Setup ® Linearisierung ® Tabellenmodus Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Wahl des Eingabemodus für die Linearisierungstabelle Auswahl • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben •...
Seite 133 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Zusätzliche Information Bei Tabellenmodus = Manuell: Der Parameter Füllstand ist Eingabeparameter. Bei Tabellenmodus = Halbautomatisch: Der Parameter Füllstand ist Leseparameter. Kundenwert Setup ® Erw. Setup ® Linearisierung ® Kundenwert Navigation Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde.
Seite 134 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Untermenü "Sicherheitseinstellungen" Ausgang Echoverlust Navigation Setup ® Erw. Setup ® Sicherh.einst. ® Ausgang Echoverl. Beschreibung Festlegung des Ausgangssignals bei Echoverlust Auswahl • Letzter gültiger Wert Bei Echoverlust wird der letzte gültige Messwert gehalten. • Rampe Echoverlust Bei Echoverlust wird der Ausgang mit einer konstanten Rampe gegen 0% oder 100% geführt.
Seite 135 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Festlegung der Rampensteigung bei Echoverlust 100% A0013269 Verzögerung Echoverlust Rampe Echoverlust (positiver Wert) Rampe Echoverlust (negativer Wert) Eingabe -9999999,0 ... + 9999999,0 %/min Werkseinstellung 0 %/min Zusatzinformation • Die Rampensteigung wird angegeben in Prozent des parametrierten Messbereichs pro Minute (%/min) •...
Seite 136 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Sequenz "Sondenlängenkorrektur" Mit der Sequenz "Sondenlängenkorrektur" lässt sich sicherstellen, dass das Gerät das Sondenend- signal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge übereinstimmt. Die auto- matische Sondenlängenkorrektur kann nur durchgeführt werden, wenn die Sonde im Behälter...
Seite 137 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung Sondenlänge ok Aktuelle Sondenlänge Setup ® Erw. Setup ® Sondenläng.korr. ® Akt. Sondenlänge Navigation Beschreibung Je nach Parametrierung: • In den meisten Fällen: Anzeige der gemessenen Sondenlänge (gemäß dem detektierten Sondenendsignal). • Nur für Bestätigung Sondenlänge = Manuell: Eingabe der tatsächlichen Sondenlänge...
Seite 138 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Navigation Setup ® Erweitert. Setup ® Schaltausgang ® Zuordnung Status Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Digitalausgang. Beschreibung Ordnet dem Schaltausgang einen DI-Block zu. Auswahl • Aus Es ist kein Ausgang zugeordnet. • Digitalausgang 1 •...
Seite 139 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung Alarm Einschaltpunkt Ausschaltpunkt Setup ® Erweitert. Setup ® Schaltausgang ® Einschaltpunkt/Ausschaltpunkt Navigation Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹ Aus. Voraussetzung Beschreibung Legt Ein- und Ausschaltpunkt für den Grenzwertausgang fest.
Seite 140: Einschaltpunkt
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage dieser beiden Schaltpunkte. Einschaltpunkt > Ausschaltpunkt: Der Ausgang wird geschlossen, wenn der Messwert über den Einschaltpunkt steigt. Der Ausgang wird geöffnet, wenn der Messwert unter den Ausschaltpunkt sinkt.
Seite 141 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹ Aus. Voraussetzung Beschreibung Legt die Verzögerung für das Einschalten des Ausgangs fest. Werteberich 0…100 s Werkseinstellung Ausschaltverzögerung Setup ® Erweitert. Setup ® Schaltausgang ® Ausschaltverzögerung...
Seite 142: Invertiertes Ausgangssignal
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Invertiertes Ausgangssignal Setup ® Erweitert. Setup ® Schaltausgang ® Invertiertes Ausgangssignal Navigation Beschreibung Ermöglicht Invertierung des Schaltverhaltens Auswahl • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung invertiert.
Seite 143 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Das Untermenü "Anzeige" Für Bedientools: Das Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemo- dul angeschlossen ist. Format Anzeige (® ä 110) 1. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 1. Anzeigewert...
Seite 144 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Standardeinstellung x.xx 2. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 2. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehrere Messwerte untereinander, erscheint dieser an 2.
Seite 145 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Standardeinstellung x.xx 3. Anzeigewert Navigation Setup ® Erweitert. Setup ® Anzeige ® 3. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehr als zwei Mess- werte untereinander, erscheint dieser an 3.
Seite 146 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Standardeinstellung x.xx 4. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 4. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen vier Messwerte unter- einander, erscheint dieser an 4.
Seite 147 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Standardeinstellung x.xx Intervall Anzeige (® ä 113) Dämpfung Anzeige Navigation Setup ® Erweitertes Setup ® Anzeige ® Dämpfung Anzeige Beschreibung Einstellen der Reaktionszeit der Vor-Ort-Anzeige auf prozessbedingte Messwertschwankungen.
Seite 148 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Kopfzeilentext Setup ® Erweitertes Setup ® Anzeige ® Kopfzeilentext Navigation Voraussetzung In Parameter Kopfzeile ist die Option Freitext ausgewählt (® ä 147). Beschreibung Eingabe eines kundenspezifischen Textes für die Kopfzeile der Vor-Ort-Anzeige. Er erscheint nur während des normalen Messbetriebs.
Seite 149 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Nachkommastellen Menü Setup ® Erweitert. Setup ® Anzeige ® Nachkomma Menü Navigation Beschreibung Anzahl der Nachkommastellen für Zahlen im Bedienmenü. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxxx Zusätzliche Information Gilt nur für Zahlen im Bedienmenü...
Seite 150 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Untermenü "Datensicherung Anzeige" Das Untermenü Datensicherung Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemo- dul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul spei- chern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät gela- den werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
Seite 151 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Auswahl • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzeigemo- dul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das Histo- ROM des Geräts zurückgespielt.
Seite 152: Menü "Diagnose
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 19.3 Menü "Diagnose" Aktuelle Diagnose Diagnose ® Akt. Diagnose Navigation Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleichzeitig auf- treten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
Seite 153: Untermenü "Diagnoseliste
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) 19.3.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
Seite 154: Untermenü "Ereignis-Logbuch
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 19.3.2 Untermenü "Ereignis-Logbuch" Filteroptionen Diagnose ® Ereignis-Logbuch ® Filteroptionen Navigation Beschreibung Auswahl der Kategorie (Statussignal), deren Ereignismeldungen in der Ereignisliste angezeigt wer- den. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = maintenance...
Seite 155 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Endress+Hauser...
Seite 156: Untermenü "Geräteinformation
Anzeige der Seriennummer des Messgeräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
Seite 157: Nützliche Einsatzgebiete Des Erweiterten Bestellcodes
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Anzeige des ersten, zweiten oder dritten Teils des erweiterten Bestellcodes. Dieser ist aufgrund der Zeichenlänge in max. 3 Parameter aufgeteilt. Der erweiterte Bestellcode gibt für das Gerät die Ausprägung aller Merkmale der Produktstruktur an und charakterisiert damit das Gerät eindeutig.
Seite 158: Untermenü "Messwert
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 19.3.4 Untermenü "Messwert" Distanz (® ä 117) Füllstand linearisiert Diagnose ® Messwert ® Füllst. linearis. Navigation Beschreibung Anzeige des linearisierten Füllstands Trennschichtdistanz (® ä 117) Trennschicht linearisiert Diagnose ® Messwert ® Trenns.linearis. Navigation Beschreibung Anzeige des linearisierten Trennschichthöhe...
Seite 159 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Untermenü "Analog input 1" ... "Analog input 5" Block tag Diagnose ® Messwert ® Analog input 1...5 ® Block tag Navigation Beschreibung BLOCK_TAG des AI-Blocks gemäß der FOUNDATION Fieldbus-Spezifikation Channel Diagnose ® Messwert ® Analog input 1...5 ® Channel...
Seite 160 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Beschreibung Blockausgangswert gemäß der FOUNDATION Fieldbus-Spezifikation Units index Navigation Diagnose ® Messwert® Analog input 1...5 ® Units index Beschreibung Einheitenindex des Blockausgangswerts gemäß der FOUNDATION Fieldbus-Spezifikation Untermenü "Digital input 1" ... "Digital input 3"...
Seite 161 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Blockausgangswert gemäß der FOUNDATION Fieldbus-Spezifikation Endress+Hauser...
Seite 162: Untermenü "Messwertspeicher
Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 19.3.5 Untermenü "Messwertspeicher" Das Menü wird nur angezeigt, wenn im Gerät die erweiterter Funktion des HistoROM frei- geschaltet ist. Zuordnung 1. Kanal...4.Kanal Diagnose ® Messwertspeicher ® Zuord. 1. Kanal Navigation Diagnose ® Messwertspeicher ® Zuord. 2. Kanal Diagnose ®...
Seite 163 Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Definition des Speicherintervalls t für die Messwertspeicherung. Dieses bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Datenspeicher und somit die maximale speicherbare Pro- zesszeit T = 1000 × t • Bei Nutzung von 1 Speicherkanal: T = 500 ×...
Seite 164 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Beschreibung Anzeige des Messwertverlaufs für den Speicherkanal in Form eines Diagramms. A0013859 • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Prozess- größe. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die laufende Messung an.
Seite 165: Untermenü "Simulation
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) 19.3.6 Untermenü "Simulation" Zuordnung Simulation Prozessgröße Diagnose ® Simulation ® Zuord. Prozessgr Navigation Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktions- kontrolle (C) angezeigt.
Seite 166 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Beschreibung Schaltet die Simulation des Schaltausgangs an- oder aus. Auswahl • Aus • An Werkseinstellung Schaltzustand Navigation Diagnose ® Simulation ® Schaltzustand Voraussetzung Nur sichtbar für Simulation Schaltausgang = An. Beschreibung Legt den Schaltzustand für die Simulation fest.
Seite 167: Untermenü "Gerätetest
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) 19.3.7 Untermenü "Gerätetest" Start Gerätetest Diagnose ® Gerätetest ® Start Gerätetest Navigation Beschreibung Start eines Gerätetests. Auswahl • Nein Das Gerät verlässt den Parameter, ohne dass ein Gerätetest stattfindet. • Ja Es wird ein Gerätetest durchgeführt.
Seite 168 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP55 Navigation Diagnose ® Gerätetest ® Füllstandsignal Voraussetzung Nur sichtbar, nachdem ein Gerätetest durchgeführt wurde. Beschreibung Anzeige des Ergebnisses des Gerätetests speziell für das Füllstandsignal Anzeige • Ungeprüft • Prüfung nicht in Ordnung Überprüfen Sie den Einbau und den DK-Wert des Mediums •...
Seite 169: Untermenü "Gerät Zurücksetzen
Levelflex FMP55 Beschreibung der Geräteparameter (Bedienmenü) 19.3.8 Untermenü "Gerät zurücksetzen" Restart Diagnose ® Gerät rücksetzen ® Restart Navigation Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen defi- nierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.
Seite 170: Stichwortverzeichnis
Stichwortverzeichnis Levelflex FMP55 Stichwortverzeichnis 0 … 9 Bestätigung Distanz (Parameter) ....119 Bestätigung Sondenlänge (Parameter) ....136 1.
Seite 171 Levelflex FMP55 Stichwortverzeichnis Aufbau ....... . . 13 Ende Ausblendung (Parameter) ....119 Intervall Anzeige (Parameter) .
Seite 172 Stichwortverzeichnis Levelflex FMP55 Prozesseigenschaft (Parameter) ....123 Typenschild ....... . 17 Prozessfehler .
Seite 173 Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
Seite 174 www.endress.com/worldwide *71206477* BA01054F/00/DE/02.12 71206477 CCS/COSIMA 71206477...

Endress+Hauser Levelflex FMP55 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Levelflex FMP55

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP55

Inhaltsverzeichnis
