Endress+Hauser Prosonic FMU 860 Betriebsanleitung Seite 64

Kapitel 7: Relais
Hinweise zu
Relaisbezeichnungen:
Externer
Grenzwertschalter
Tab. 7.1
Schaltverhalten der
Grenzwertrelais in Abhängigkeit
des Schaltens des externen
Grenzschalter
Achtung!
64

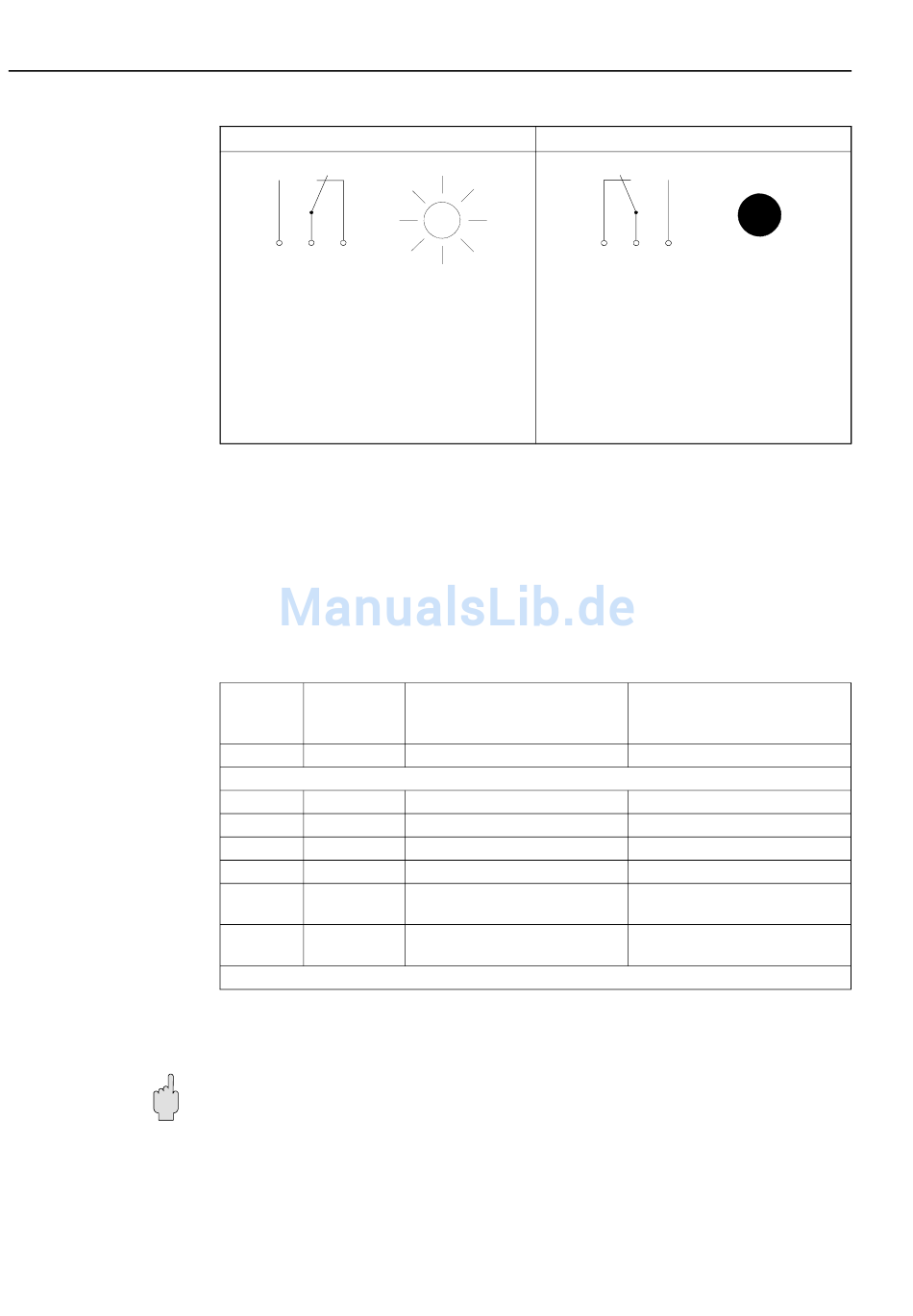

Relais »angezogen«
r u a
Das Relais befindet sich im Arbeitszustand
bzw. im Zustand »angezogen«, wenn der
Arbeitskontakt geschlossen ist. Die
Leuchtdiode zum Relais leuchtet auf der
Frontplatte des Prosonic FMUs.
Bei einem Arbeitskontakt a (Schließer) ist der
Strompfad u-a im Ruhezustand geöffnet und
im betätigten Zustand geschlossen.
Die Einstellung des externen Grenzwertschalters wirkt auf alle Relais. Der Grenzschalter
wird z.B. abhängig von seiner Einbauhöhe, als Minimum-Grenzschalter oder Maximum-
Grenzschalter festgelegt. Wenn der Grenzschalter schaltet, so verhalten sich die Relais
entsprechend dem Verhalten des Analogausgangs, wenn keine Störung vorliegt.
(Einstellung »Min« entspricht 0%-Signal, Einstellung »Max« entspricht 100%-Signal,
siehe Kapitel 6). Bei Prosonic FMU 862 kann der Grenzschalter verschiedenen Kanälen
zugeordnet werden. Tabelle 7.8 gibt einen Überblick über das Schaltverhalten in Ab-
hängigkeit der Einstellungen des Grenzwertschalters.
Einstellung Bedeutung
V8H6
0 Ohne
Schließer
1 Min. Kanal 1
2 Max. Kanal 1
3 Min. Kanal 2
4 Max. Kanal 2
5 Min. Kanal 1
und 2
6 Max. Kanal 1
und 2
Öffner analog Schließer 7...12
Achtung!
Eine Störungsmeldung beeinflußt – wenn möglich – nicht das Schaltverhalten des
Grenzwertschalters. Schaltet der Grenzwertschalter während einer Störung, richten sich
die Relais nach dem Grenzwertschalter, der Analogausgang richtet sich nach den
Einstellungen in V3H4 (bzw. V6H4), Verhalten bei Störung.
Relais »abgefallen«
Das Relais befindet sich im Ruhezustand bzw.
im Zustand »abgefallen«, wenn der
Ruhekontakt geschlossen ist.
Bei einem Ruhekontakt r (Öffner) ist der
Strompfad u-r im Ruhezustand geschlossen
und im betätigten Zustand offen.
Grenzwertrelais:
Einschaltpunkt größer
Ausschaltpunkt
ohne Wirkung auf Relais
Relais für Kanal 1 fällt ab
Relais für Kanal 1 zieht an
Relais für Kanal 2 fällt ab
Relais für Kanal 2 zieht an
Relais für Kanal 1 und 2 fällt ab
Relais für Kanal 1 und 2 zieht an Relais für Kanal 1 und 2 fällt ab
Prosonic FMU 860...862
r u a
Grenzwertrelais:
Einschaltpunkt kleiner
Ausschaltpunkt
ohne Wirkung auf Relais
Relais für Kanal 1 zieht an
Relais für Kanal 1 fällt ab
Relais für Kanal 2 zieht an
Relais für Kanal 2 fällt ab
Relais für Kanal 1 und 2 zieht an
Endress+Hauser
