Kapitel 11: PROFIBUS-DP-Schnittstelle
Optisches Netz

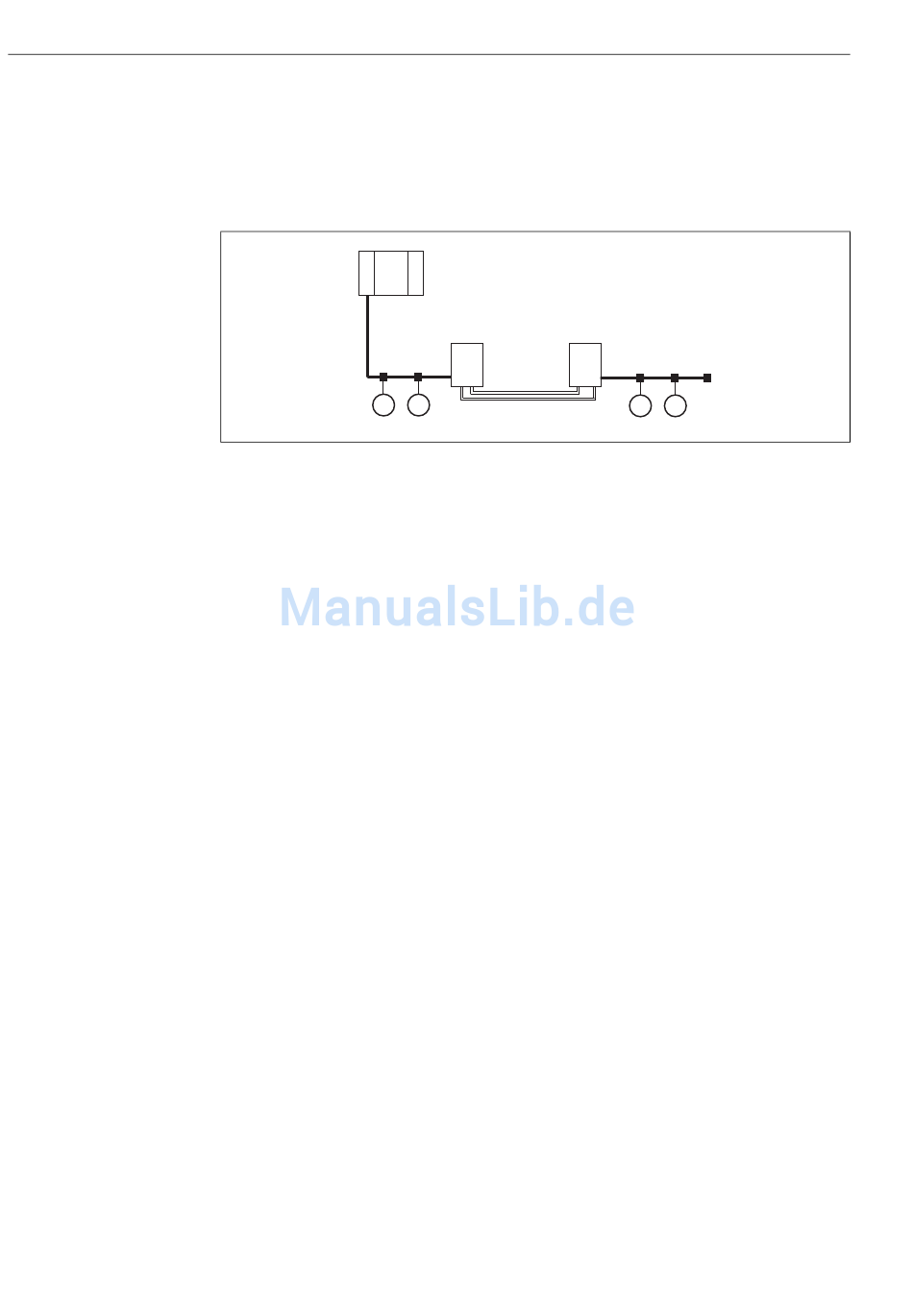

Abb. 2.4 Beispiel für ein
gemischtes LWL/RS-485-Netz
T = Abschlußwiderstand
1...n = Feldgeräte (Slaves)
100
Muß sich das PROFIBUS-DP-System über weite Strecken ausdehnen oder Anlagen mit
starken elektromagnetischen Störquellen durchqueren, dann empfiehlt sich ein opti-
sches bzw. gemischtes Netz. Hier können auch hohe Übertragungsraten erzielt wer-
den, vorausgesetzt daß alle Teilnehmer diese Raten unterstützen. Abb. 2.4 zeigt die
Möglichkeiten eines solchen Aufbaus, wobei technische Details der PROFIBUS-Norm
entnommen werden müssen.
T
RS 485
Kupfer
1
Master
(SPS)
optisches optisches
LWL-Modul LWL-Modul
T
2
Lichtwellenleiter
(LWL)
Prosonic FMU 860...862
T
T
3 4
