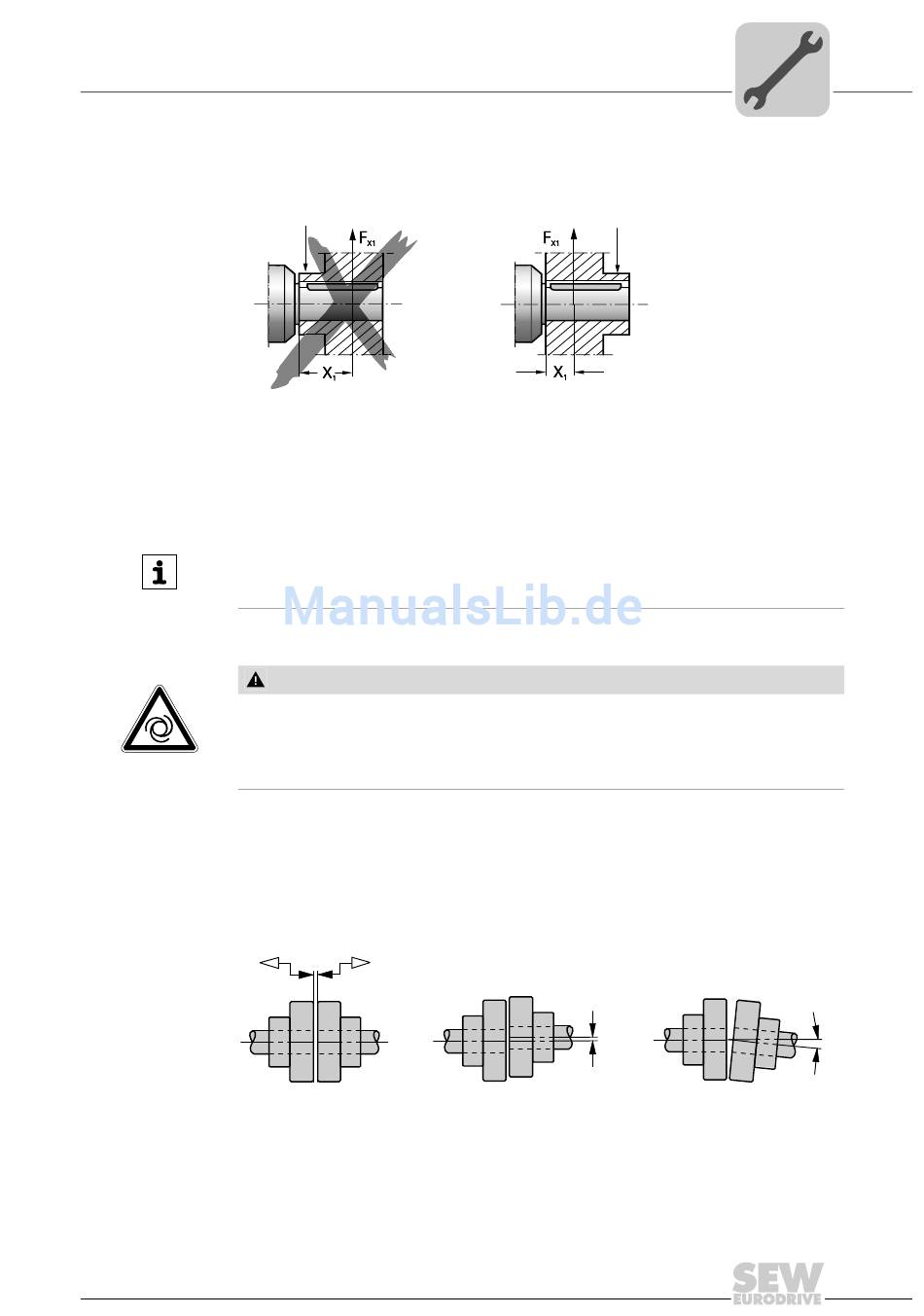

Hohe Querkräfte Zur Vermeidung von hohen Querkräften: Montieren Sie Zahn- oder Kettenräder mög-
vermeiden lichst nach Bild B.
[1] Nabe
[A] ungünstig
[B] richtig
HINWEIS
Sie erleichtern die Montage, wenn Sie das Abtriebselement vorher mit Gleitmittel ein-
streichen oder kurz erwärmen (auf 80 bis 100 °C).
4.4.3 Kupplungen montieren
Verletzungsgefahr durch bewegte An- und Abtriebselemente, wie zum Beispiel Rie-
menscheiben oder Kupplungen, während des Betriebs.
Klemm- und Quetschgefahr.
•
Führen Sie bei der Montage von Kupplungen folgenden Ausgleich gemäß den Angaben
des Kupplungsherstellers durch:
a) Maximal- und Mindestabstand
b) Axialversatz
c) Winkelversatz
Montage- und Betriebsanleitung – Getriebe Typenreihen R..7, F..7, K..7, K..9, S..7, SPIROPLAN® W
[1]
[A]
VORSICHT!
An- und Abtriebselemente mit Berührungsschutz abdecken.
a)
Mechanische Installation
Getriebe mit Vollwelle
[1]
[B]
211364235
b)
4
c)
211395595
