SEW-Eurodrive SPIROPLAN W Betriebsanleitung Seite 100

Inspektion / Wartung
6
Inspektions- / Wartungsarbeiten am Getriebe
6.6.5 D: SPIROPLAN
Ölstand prüfen
über Ölstands-
Kontrollschraube
100
®
W..37 / W..47 in Bauform M1, M2, M3, M5, M6 mit Ölstands-Kontrollschraube
Um den Ölstand des Getriebes zu überprüfen, gehen Sie folgendermaßen vor:
1. Beachten Sie die Hinweise im Kapitel "Vorarbeiten zu Inspektions-/Wartungsar-
beiten am Getriebe" (Seite 86).
2. Stellen Sie das Getriebe in der Bauform M1 auf.

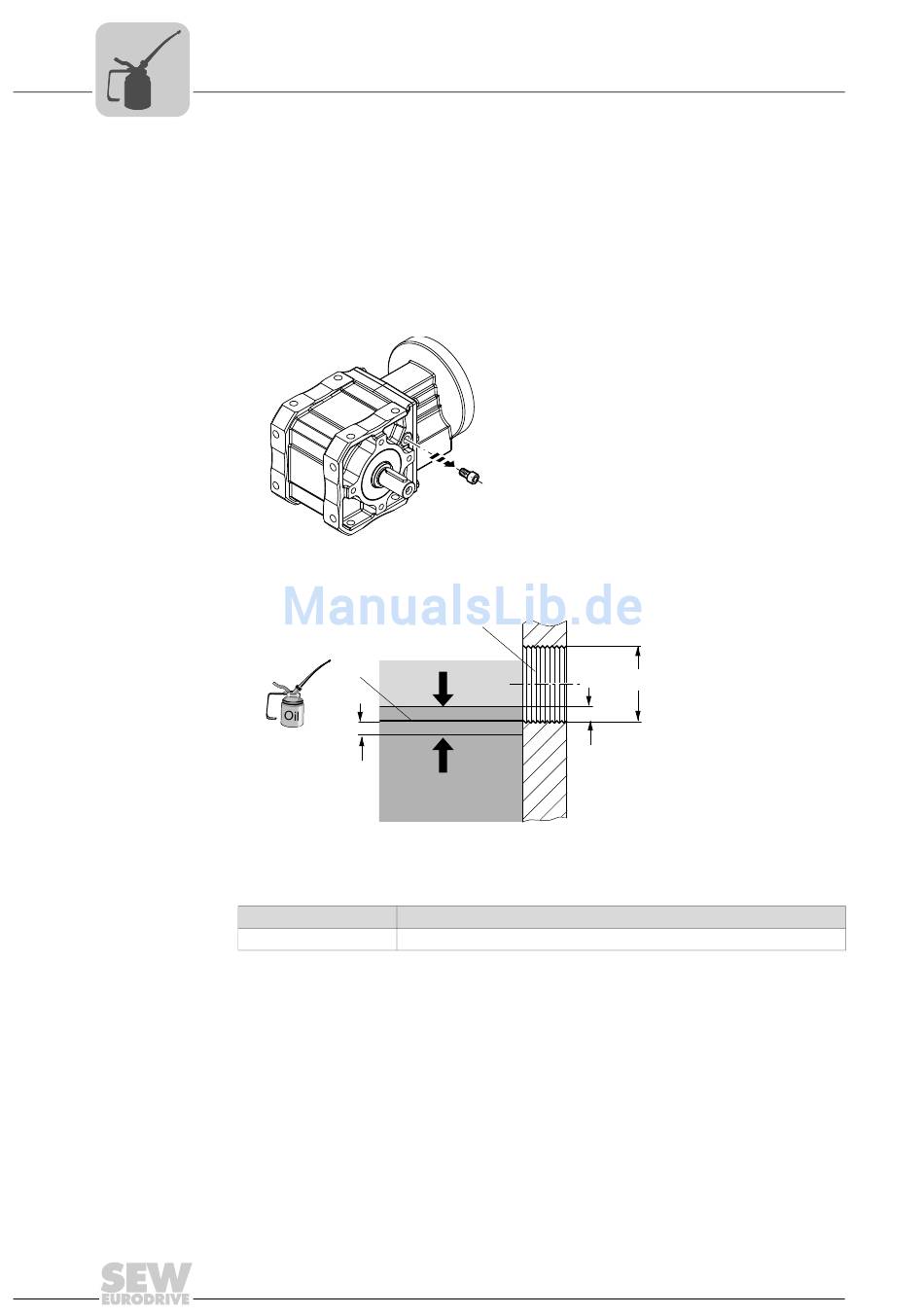

3. Drehen Sie die Ölstands-Kontrollschraube langsam heraus (siehe folgendes Bild).
Hierbei kann Öl in geringen Mengen austreten.
4. Kontrollieren Sie den Ölstand gemäß folgendem Bild.
[2]
min.
X
[1] Ölstandskontroll-Bohrung
[2] Soll-Ölstand
Ø Ölstandsbohrung
M10 x 1
5. Falls der Ölstand zu gering ist, füllen Sie neues Öl der selben Art über die Ölstands-
Kontrollbohrung bis zur Unterkante der Bohrung ein.
6. Schrauben Sie die Ölstands-Kontrollschraube wieder ein.
Montage- und Betriebsanleitung – Getriebe Typenreihen R..7, F..7, K..7, K..9, S..7, SPIROPLAN® W
787235211
[1]
X
634361867
minimale und maximale Füllhöhe = x [mm]
Ø
max.
1.5
