Betriebsanleitung LOGICO 2.0

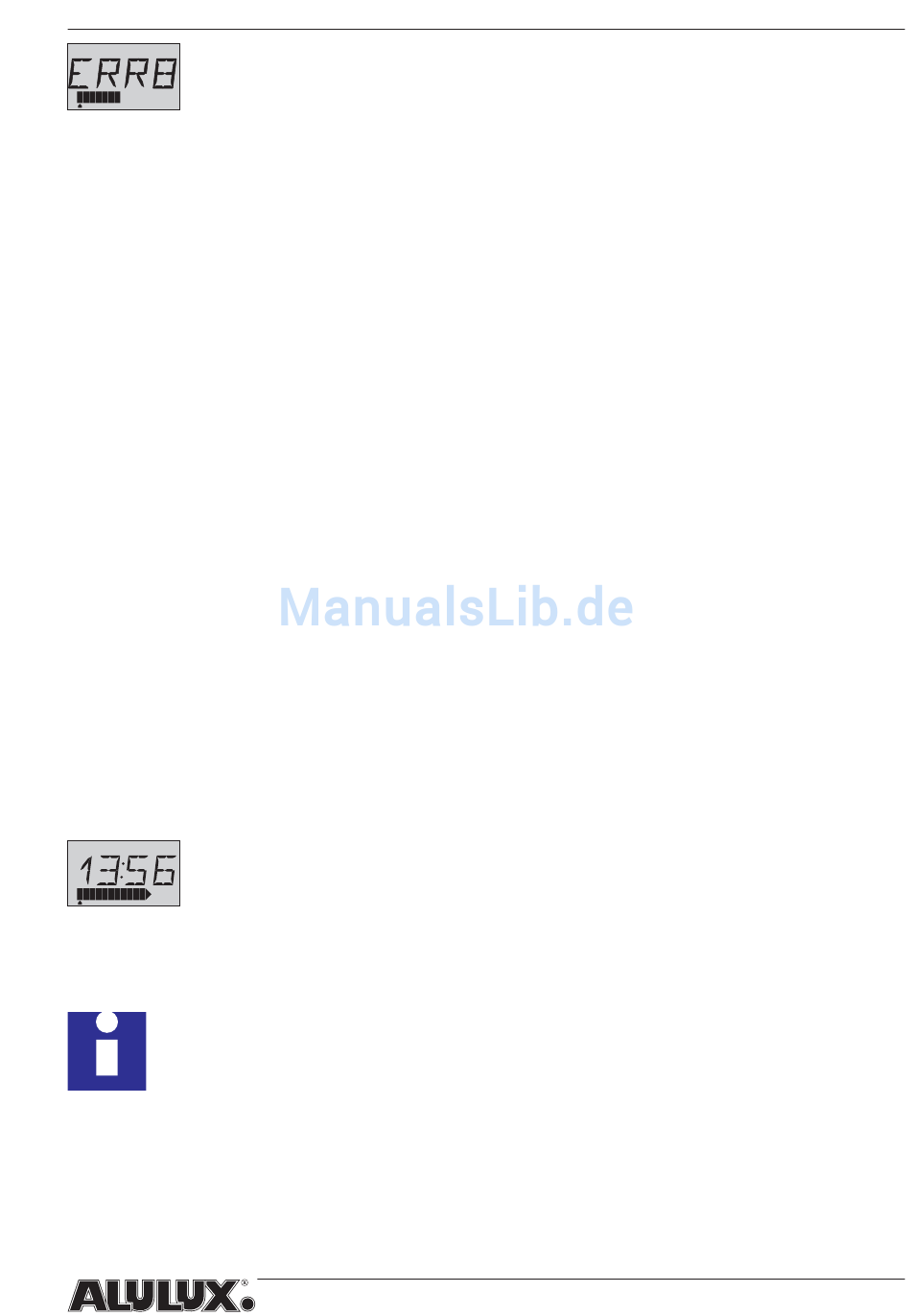

obere Lichtschranke defekt oder während Test ausgelöst
(reversibel)
Schlägt der zyklische Test einer oberen Lichtschranke fehl, so
wechselt die Steuerung in diesen Fehlermodus. Der Test wird
spätestens nach 1 h wiederholt. Sollte der Fehler dann nicht mehr
auftreten, geht die Steuerung wieder in den regulären Betrieb über.
Während des Fehlers ist die Torbedienung in "Zu"-Richtung nicht
betroffen. Bei Erteilung eines Fahrbefehles in "Auf"-Richtung wird sofort
ein Test durchgeführt. Besteht der Fehler weiterhin, ist die Bewegung in
"Auf"-Richtung nur noch im Totmannbetrieb über die "Auf"-Taste am
Steuerungsgehäuse möglich.
Die Ursache kann möglicherweise eine Lichtschranke sein, die während
des Tests ausgelöst war.
Sollte der Fehler trotz nicht ausgelöster oberer Lichtschranken längere
Zeit bestehen bleiben, so ist der zuständige Monteur zu verständigen.
Stromüberlastung
Die Stromüberlastung stellt keinen Fehler im obigen Sinne dar. Es handelt
sich um eine Schutzfunktion, welche bei Entnahme zu hoher Ströme aus
den Klemmen 2, 4 und 5 anspricht. Der in Kap. 2.2 genannte Wert darf
nicht überschritten werden. Wie weit die Strombelastung vom Maximum
entfernt ist, kann man jederzeit anhand der Balkenanzeige im unteren
Bereich des Displays ablesen.
Das nebenstehende Beispiel zeigt den Fall der maximalen
Strombelastung. Steigt der Wert über das Maximum, schaltet
die Steuerung die Stromversorgung ab und die Balkenanzeige
beginnt zu blinken. Verschwindet die Überlastung, steht auch die
Spannung an den Klemmen wieder bereit.
Durch eine Überlastung können sekundäre Effekte, wie z.B. ein
fehlgeschlagener Lichtschrankentest usw., auftreten. Dies hätte
dann wiederum den Wechsel der Steuerung in einen der o.g.
Fehlerzustände zur Folge.
Ist bereits bei der Installation der Toranlage eine Überlastung vorhanden,
so sollte die Verdrahtung auf etwaige Kurzschlüsse geprüft werden, oder
es sind z.B. einige Lichtschrankenempfänger über eine separate
Stromversorgung zu speisen.
Fehlerzustand
49
