Betriebsanleitung LOGICO 2.0
4.5

Anschlussplan

4.5.1

Allgemeines

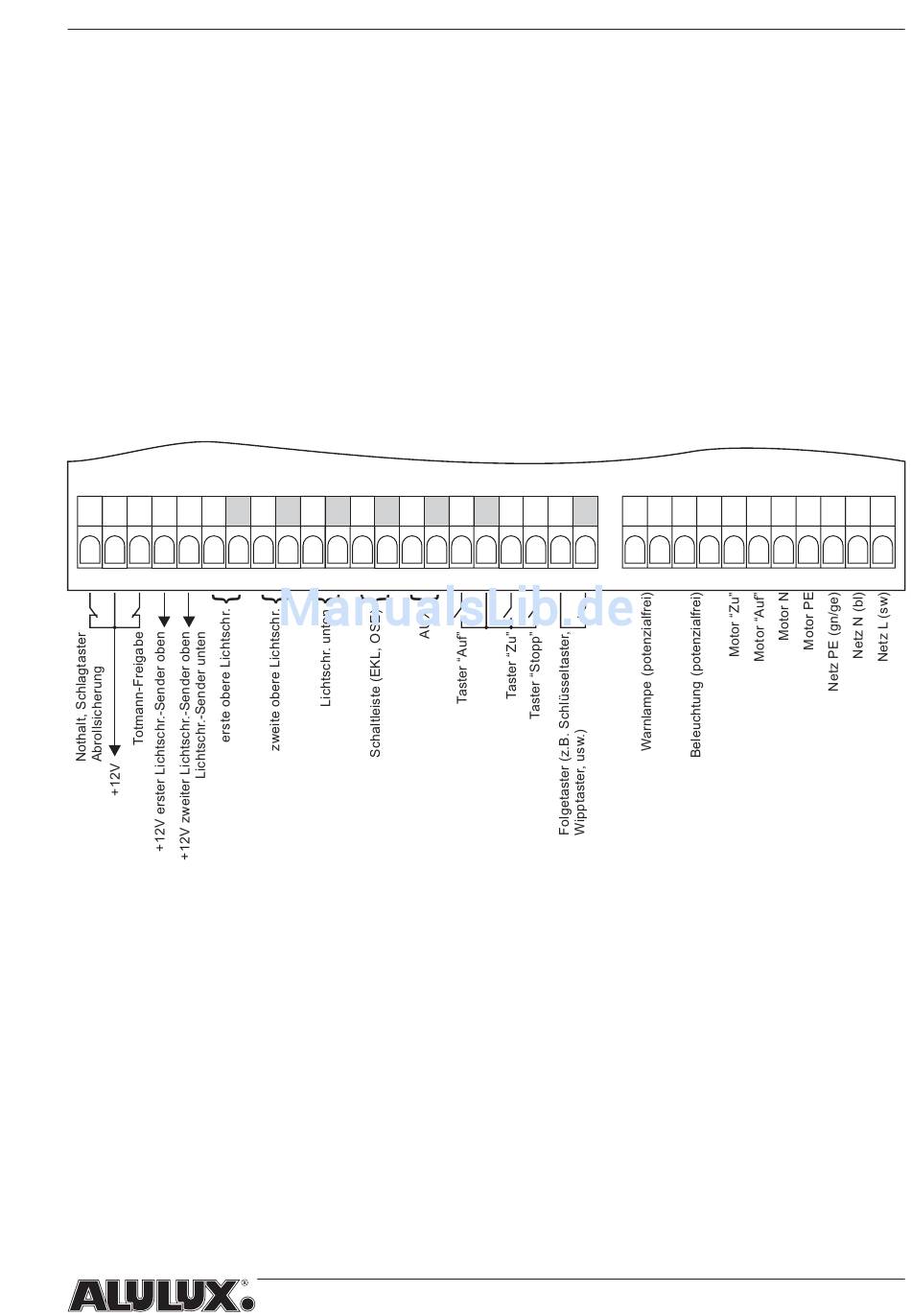

Abbildung 4-13 zeigt die Belegung der einzelnen Klemmen. Der rechte
Block ist für Elemente von Bedeutung, welche einen Bezug zum 230 V
Stromnetz besitzen. Der linke Block arbeitet mit einer vom Netz
getrennten Schutzkleinspannung und enthält die Anschlüsse für alle
Sicherheitseinrichtungen und Befehlsgeber. Die grau unterlegten
Klemmen des linken Blockes bilden das Masse-Potenzial der
Schutzkleinspannung und sind als gleichwertig zu betrachten. Relevant ist
dies z.B. für die Stromversorgung von Sicherheitseinrichtungen, da hier
das Bezugspotenzial für die Klemmen 2, 4 und 5 abzugreifen ist.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
Installation und Inbetriebnahme
22 23 24 25 26 27 28 29 30 31 32
Abb. 4-13, Anschlussplan
23
