"M 05", AUX-Eingang

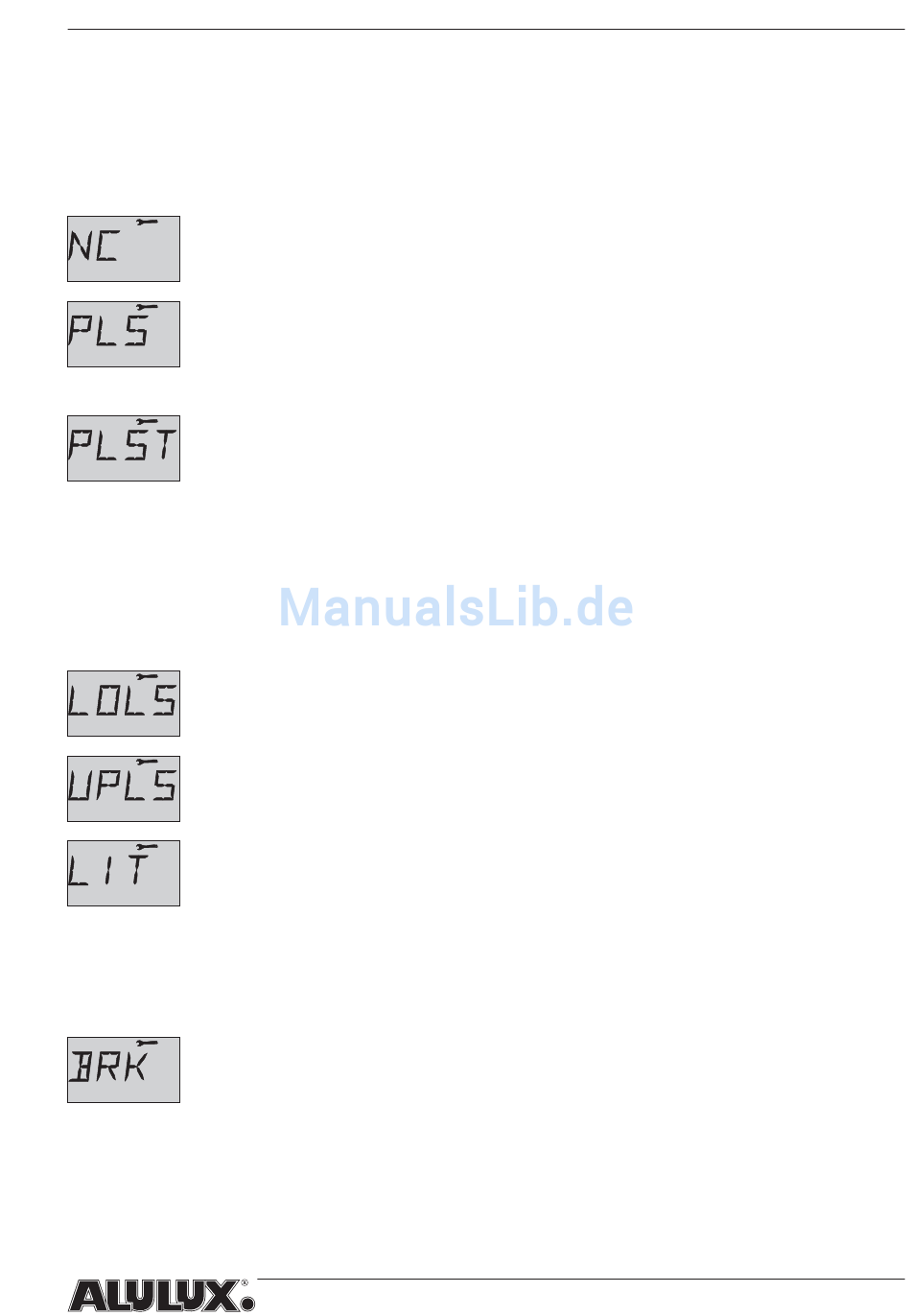

Der AUX-Eingang kann im Menü "M 05" mit
Funktionen belegt werden. Die Auswahl der Funktion erfolgt mit F1, die
Bestätigung mit F2.
AUX-Anschluss mit keiner Funktion belegt.
(Werkseinstellung)
Vorendschalter (Schließer) installiert. Der Vorendschalter
deaktiviert die Schließkantensicherung während eines
Schließvorganges (siehe Kap. 4.4.3).
Vorendschalter (Schließer) mit Testphase. Verhalten wie bei
"PLS", jedoch leitet der Vorendschalter nach Auslösen einen
Test der Schaltleiste ein, welche binnen 2s ein Signal abgeben
muss. Ist das nicht der Fall, geht die Steuerung in einen
Fehlermodus über (siehe Kap. 5). Diese Konfiguration ist bei der
Installation einer DW-Leiste zwingend, bei allen anderen Schließkanten-
sicherungen besteht die Forderung nicht. Die Anwendung ist hierbei
optional (siehe Kap. 4.4.3).
Unterer Zusatzendschalter (Öffner) installiert (siehe Kap.
4.4.6).
Oberer Zusatzendschalter (Öffner) installiert (siehe Kap. 4.4.6).
Lichttaster (Schließer) installiert.
Die Beleuchtung mit Zeitabschaltung soll häufig nicht nur in
Abhängigkeit von einer Torbewegung eingeschaltet werden
sondern z.B. auch beim Betreten der Garage über einen
Lichttaster, Bewegungsmelder o.ä. Derartige Einheiten sind als
Schließerkontakte
Zwischenstoppschalter (Schließer) installiert.
Bei der Öffnung des Tores stoppt die Torbewegung, sobald
dieser Kontakt auslöst. Durch einen weiteren Auf-Fahrbefehl
kann der Öffnungsvorgang bis zur oberen Endlage fortgesetzt
werden. Die Anwendung des Zwischenstoppschalters liegt vorwiegend bei
großen Toren, welche häufig teilweise geöffnet, und nur im Bedarfsfall
komplett in die obere Endlage gefahren werden sollen. Hierfür wird ein
Schließer angebracht, welcher vom Tor in der gewünschten Höhe betätigt
potenzialfrei an den AUX-Eingang zu führen.
Installation und Inbetriebnahme
einer der folgenden
