Installation und Inbetriebnahme Betriebsanleitung LOGICO 2.0
4.4.6

Zusatzendschalter

Die Begrenzung des Torweges ist beim normalen Betrieb durch die
motorinternen Endschalter festgelegt. Im Falle eines Versagens dieser
Endschalter würde das Tor bis zum Einsetzen der Laufzeitbegrenzung
(einige Sekunden) die Endlagen überfahren. Um den Schaden in solchen
Fällen weiter zu minimieren, ist es möglich, kurz nach einer der beiden
Endlagen einen zusätzlichen, optionalen Endschalter (Öffner)
anzubringen. Damit stoppt das Tor nach Überfahren des jeweiligen
motorinternen Endschalters sofort nach Auslösen des zusätzlichen
Endschalters und geht in einen Fehlerzustand über (siehe Kap. 5).
Da nur eine von beiden Endlagen derart abgesichert werden kann, muss
der Installateur im Vorfeld abwägen, wo das höhere Risiko herrscht. Die
Absicherung durch die Laufzeitbegrenzung besteht natürlich weiterhin
unverändert.
Der Anschluss des Zusatzendschalters erfolgt an den AUX-Eingang
nachdem dieser entsprechend konfiguriert wurde (siehe Kap. 4.6.7).

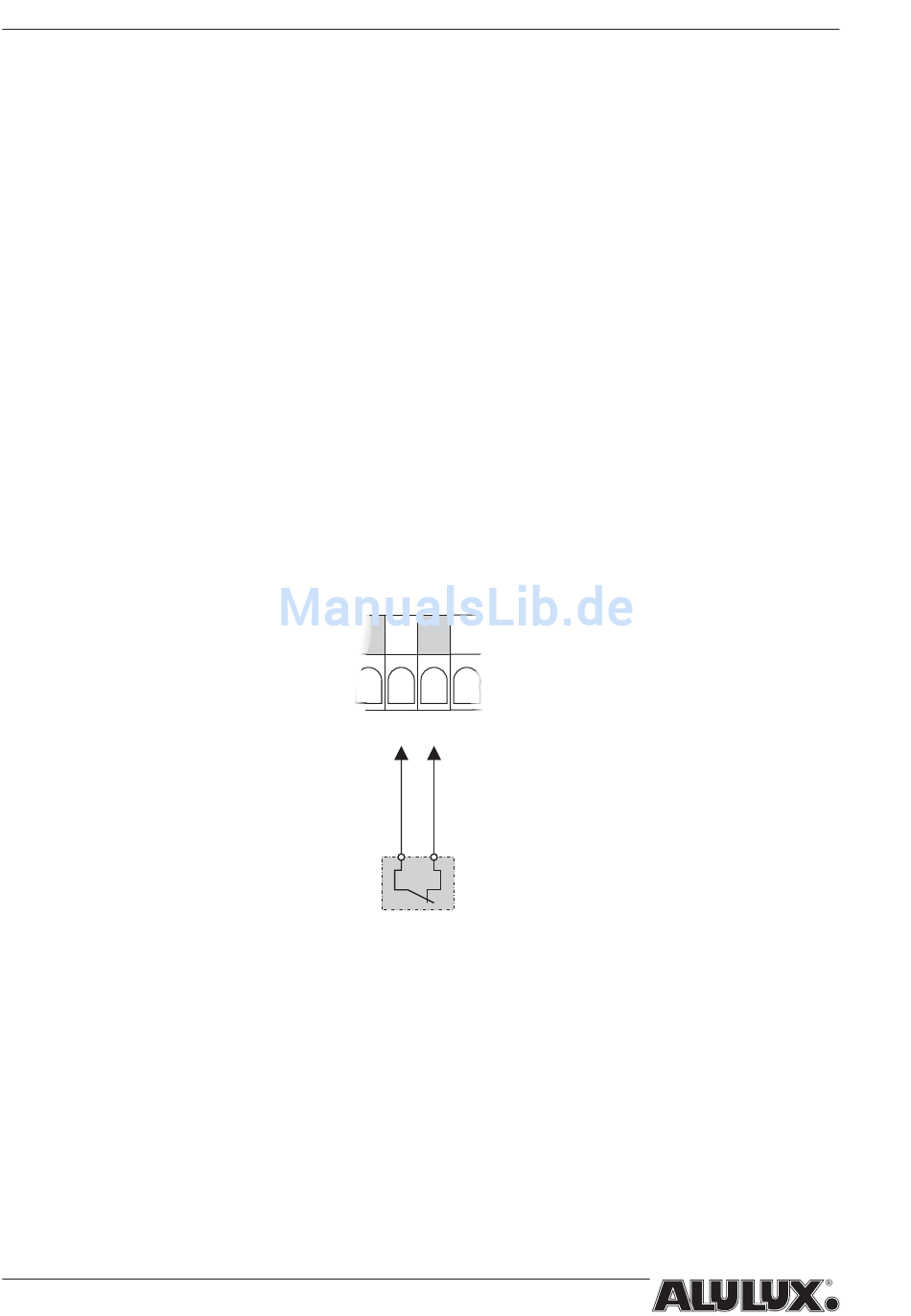

14 15
Endschalter
Abb. 4-12, Anschluss Endschalter
