Funktionseinheiten

Die folgenden Abbildungen zeigen die Steuerungsplatine im Inneren des
Gehäuses sowie die Anzeigeelemente des integrierten Displays. Der
Zugriff darauf ist bei der Installation und der Konfiguration vor der ersten
Inbetriebnahme notwendig. Zu diesem Zweck sind alle wichtigen
Elemente bezeichnet um die Orientierung zu erleichtern. Auf einige dieser
Elemente wird in späteren Kapiteln der Betriebsanleitung Bezug
genommen.
LED "Betrieb"
LED "Sicherheit"
Funkempfänger
Taster "Reset"
Klemmen für
Erweiterungsbus
Reservesicherung
Signal für externe
Funkuhr
Anzeige für Uhrzeit,
Einstellungen usw.
Höhe des entnommenen
Stromes aus Klemmen 2,4,5
Taster "Tor auf"
Taster "Stopp"
Taster "Tor zu"
Anschlussklemmen für Sicherheits-
einrichtungen und Befehlsgeber
Signal für verriegelte Befehls-
eingänge oder deaktivierten Funk
Installation und Inbetriebnahme
Schalter für Motorstrom-
LC-Display
Erfassung (Rohrmotor,
Funktionstasten Aufsteckantrieb)
Netzbezogene
Anschlussklemmen

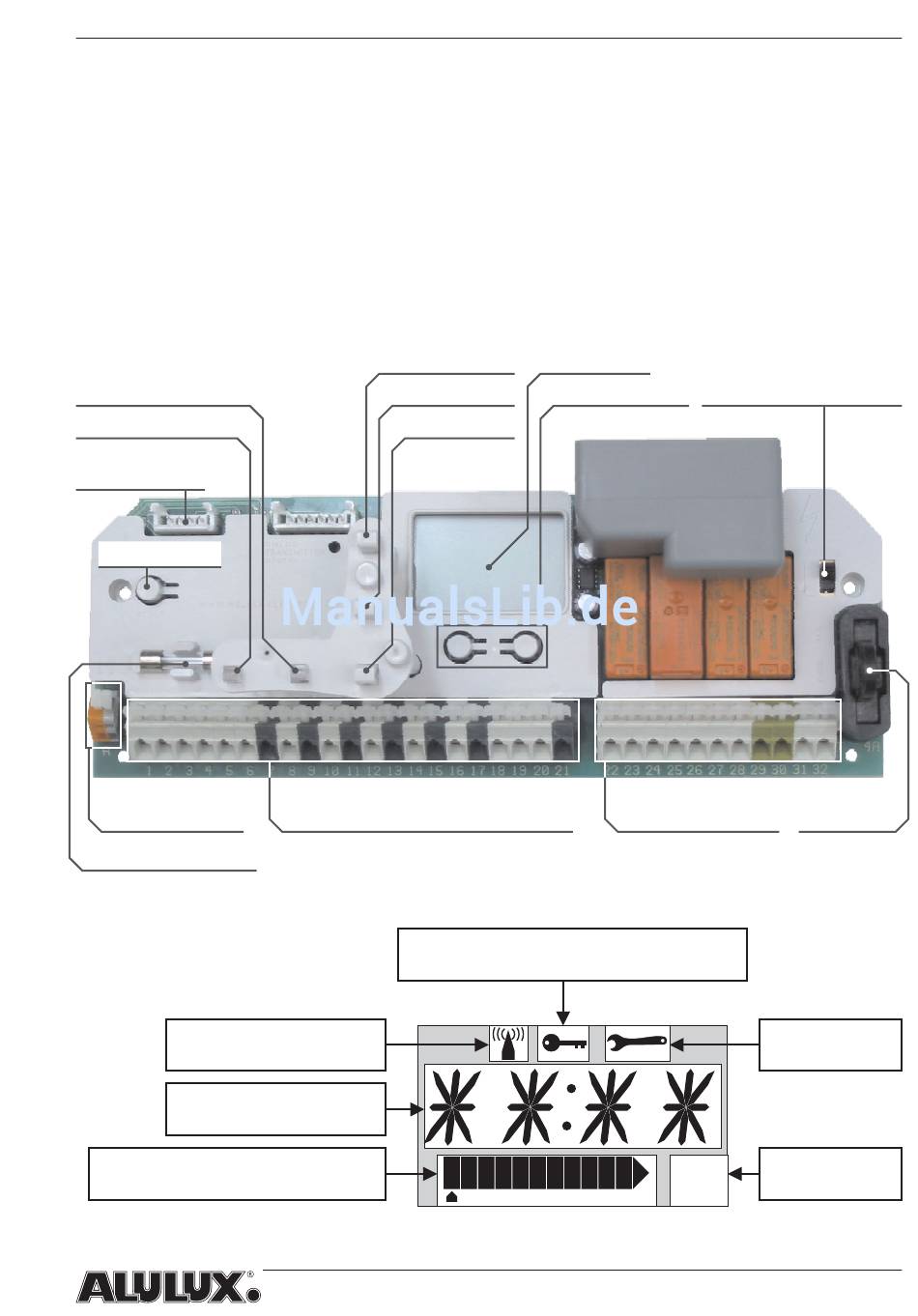

Abb. 4-1, Funktionselemente
s
min
Abb. 4-2, Display, Anzeigeelemente
Sicherung
5 x 20, 4AT
Einstellmenü
Sekunde,
Minute
