Installation und Inbetriebnahme
4.5.2
Warnlampe und Beleuchtung
Die Anschlüsse für Warnlampe und Beleuchtung sind steuerungsintern als
potenzialfreie Schließerkontakte ausgeführt, d.h. es liegt hier keine
Spannung an. Die Verdrahtung ist wie folgt vorzunehmen:
Achtung!
und die Beleuchtung ist in der Steuerung nicht vorhanden und
muss deshalb extern realisiert werden.
4.5.3
Totmann-Freigabe
Nach EN 12453 wird zwischen 3 Benutzergruppen unterschieden. Je nach
Benutzergruppe ist die elektrische Verbindung zwischen den Klemmen 2
und 3 wie folgt zu beschalten:
unterwiesene Bedienpersonen Klemme 2 und 3 gebrückt
(nicht öffentlicher Bereich)
unterwiesene Bedienpersonen Klemme 2 und 3 mit Schlüsselschalter
(öffentlicher Bereich)
nicht unterwiesene
Bedienpersonen
Die Umstände, unter welchen die Steuerung in den Totmann-Betrieb
übergeht, sind in Kap. 4.3.1 erläutert.
ist im Fehlerfall keine Torbewegung mehr möglich!
24
21 22 23 24
Warnlampe
Eine Absicherung der Stromkreise für die Warnlampe
Sicherung
Beleuchtung

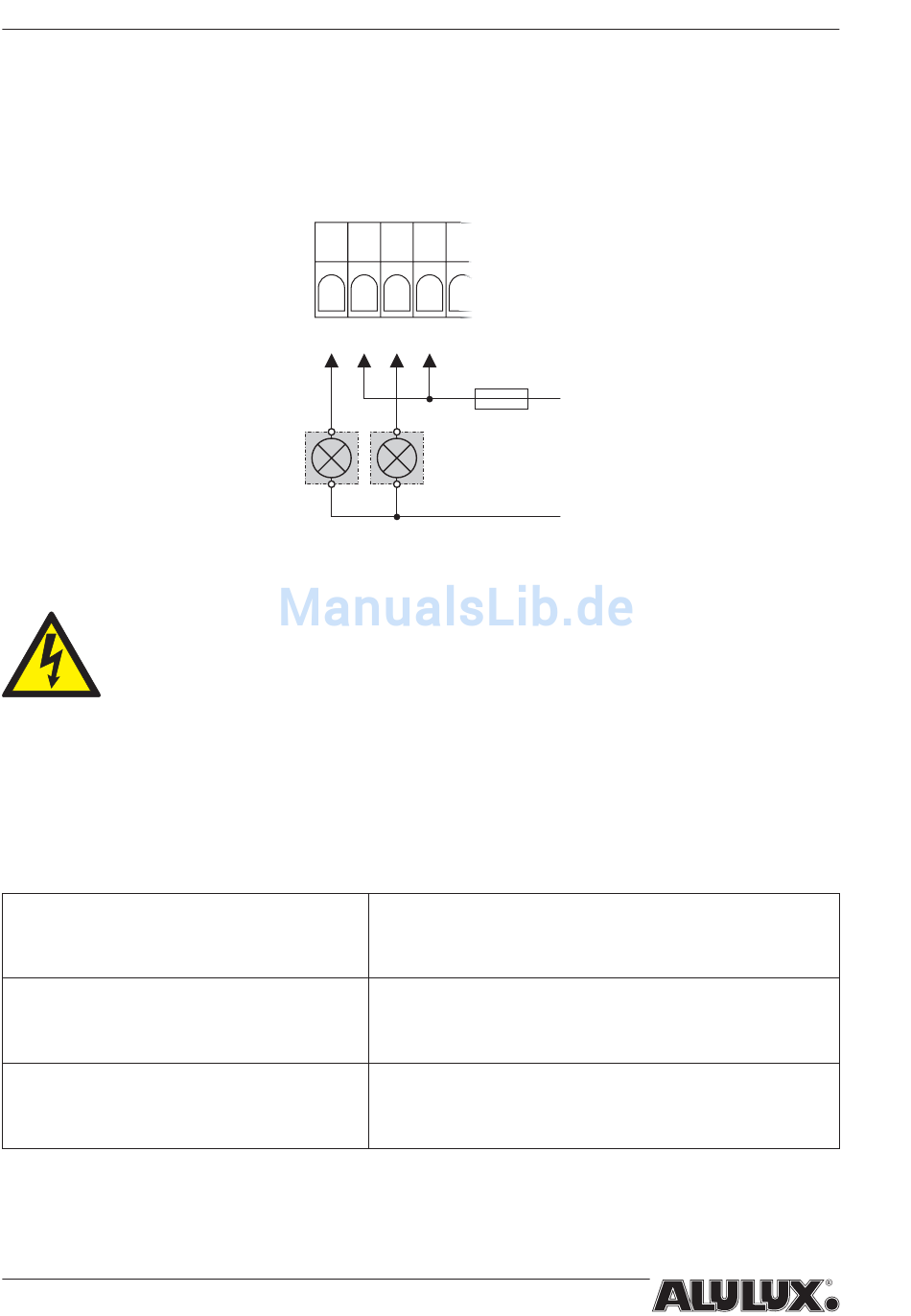

Abb. 4-14, Anschluss Warnlampe und Beleuchtung
(Totmannbetrieb freigegeben)
verbunden (explizite Totmann-Freigabe)
Klemme 2 und 3 nicht verbunden
(Totmannbetrieb gesperrt)
Bei gesperrtem Totmann-Betrieb
Betriebsanleitung LOGICO 2.0
Netz L
Netz N
