Installation und Inbetriebnahme
4.4.5

obere Lichtschranken

Einige Tore, z.B. Rollgittertore, bergen eine besondere Gefahr, dass
Gegenstände oder Personen (insbesondere Kinder) mit dem Tor
hochgezogen und evtl. eingezogen werden. Um solche gefährlichen
Situationen zu vermeiden, ist auf beiden Seiten des Tores kurz unterhalb
der Einzugstelle je eine Lichtschranke zu installieren. Erfassen diese beim
Öffnen des Tores ein Hindernis, stoppt die Bewegung sofort.
Zur Anwendung kommen Einweglichtschranken mit Öffnerkontakt oder
Lichtschranken vom Typ "Raytector" (Hersteller: Fraba). Bei
Lichtschranken mit Öffnerkontakt müssen diese für eine
Betriebsspannung von 12 V DC geeignet sein. Es ist zu beachten, dass
die beiden Lichtschranken-Sender eigene Stromversorgungsanschlüsse
an der Steuerung besitzen. In den nachfolgenden Darstellungen sind die
Verbindungen für die zweite obere Lichtschranke stets gestrichelt
gezeichnet, wenn diese gegenüber der ersten oberen Lichtschranke
differieren.

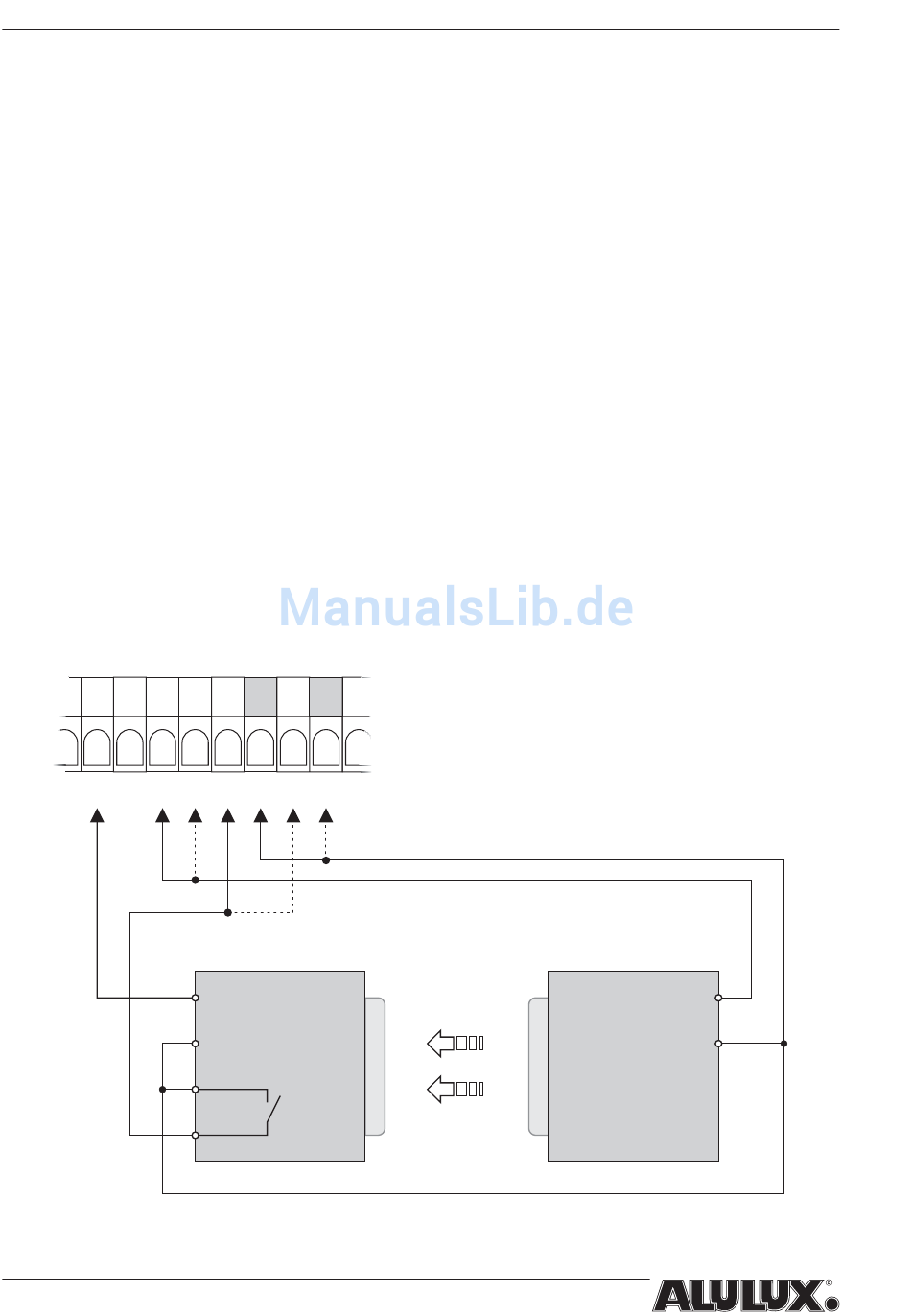

Den Anschluss von Einweglichtschranken mit Öffnerkontakt zeigt die
folgende Abbildung (zweite obere Lichtschranke gestrichelt dargestellt):
2 4 5 6 7 8 9
20
Empfänger
+12 V
GND
Abb. 4-9, Anschluss von Einweg-Lichtschranken mit Öffnerkontakt
Betriebsanleitung LOGICO 2.0
Sender
+12 V
GND
