Installation und Inbetriebnahme
DW-Leiste
Der Schutz einer Schließkante mit DW-Leiste verlangt unbedingt einen
Vorendschalter (Schließer), welcher einen Schaltleistentest in der unteren
Endstellung des Tores erzwingt. Der AUX-Eingang ist entsprechend zu
konfigurieren (siehe Kap. 4.6.7). Schlägt der Test fehl, d.h., löst die DW-
Leiste nicht spätestens 2s nach Kontaktgabe des Vorendschalters aus, so
schaltet die Steuerung in einen Fehlermodus (siehe Kap. 5).
Achtung!
Testung ist nicht zulässig!
Der Vorendschalter sollte so kurz wie möglich vor der unteren Endlage
auslösen, um ein Einklemmen von Hindernissen zu vermeiden.
Den Anschluss an die Steuerung zeigt die folgende Abbildung:
16
Ein Betrieb der DW-Leiste ohne Vorendschalter und
DW-Leiste
Vorendschalter
Betriebsanleitung LOGICO 2.0
12 13 14 15

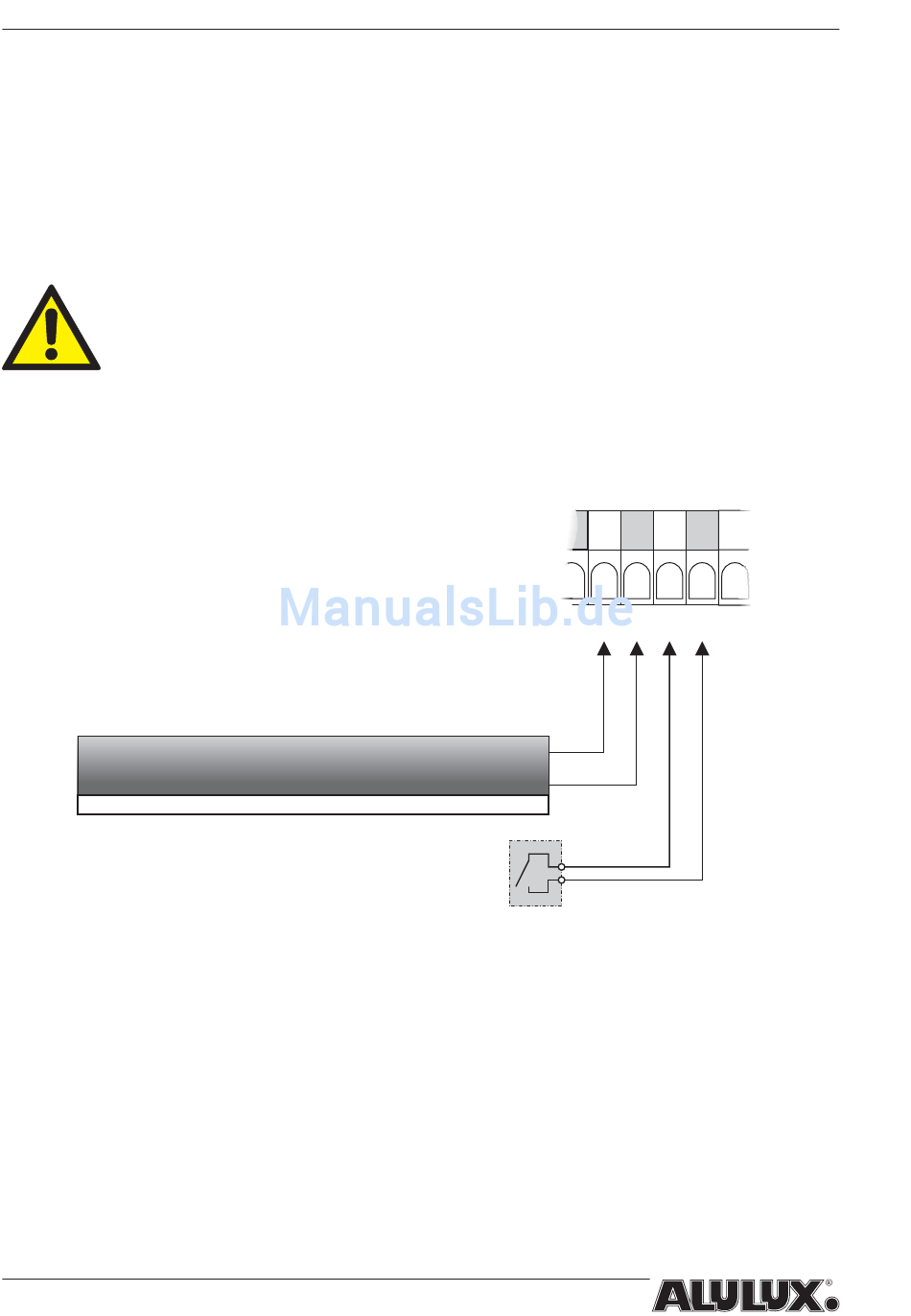

Abb. 4-4, Anschluss DW-Leiste
