Betriebsanleitung LOGICO 2.0
4.4.3

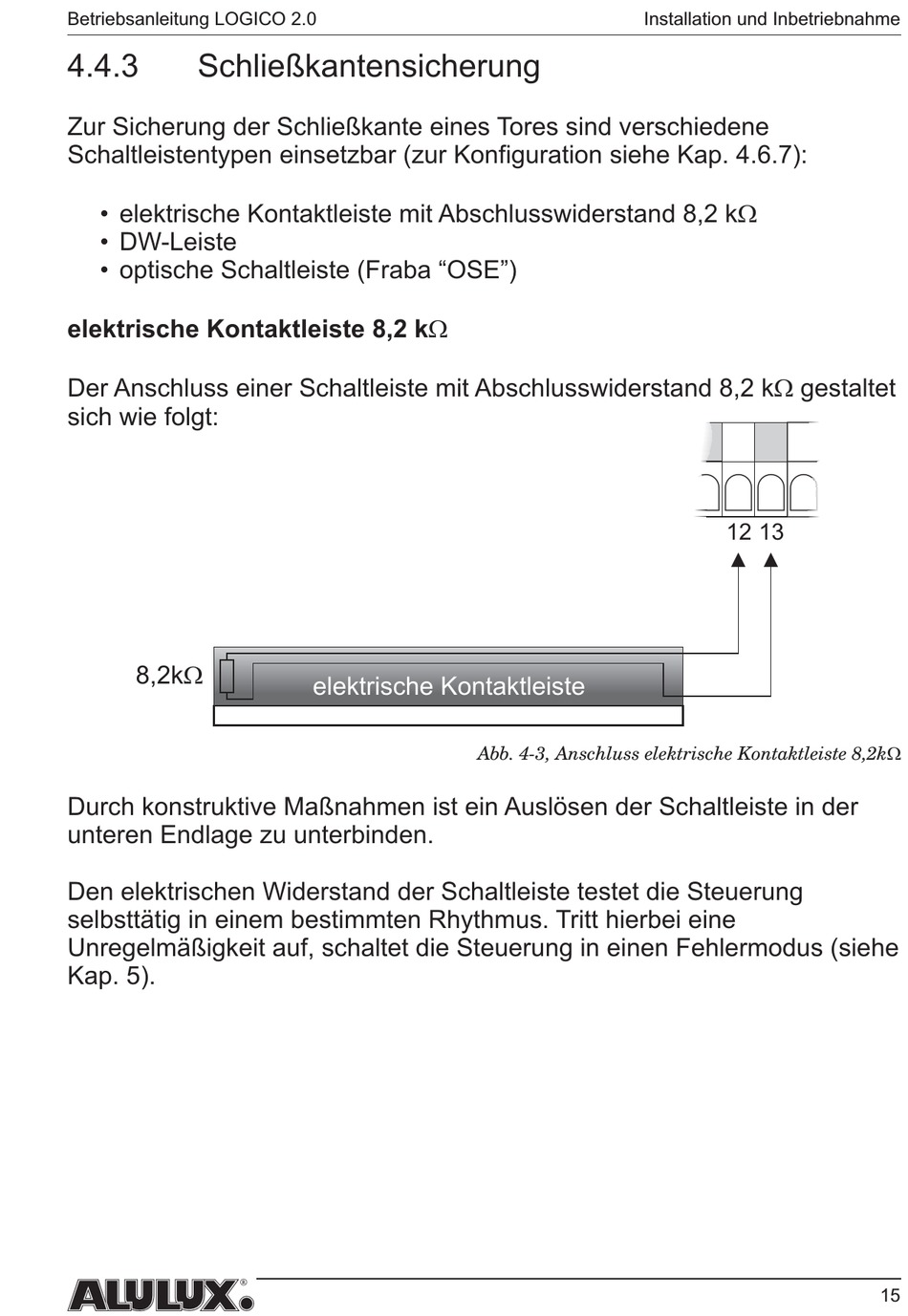

Schließkantensicherung
Zur Sicherung der Schließkante eines Tores sind verschiedene
Schaltleistentypen einsetzbar (zur Konfiguration siehe Kap. 4.6.7):
•
elektrische Kontaktleiste mit Abschlusswiderstand 8,2 k
•
DW-Leiste
•
optische Schaltleiste (Fraba "OSE")
elektrische Kontaktleiste 8,2 k
Der Anschluss einer Schaltleiste mit Abschlusswiderstand 8,2 k
sich
wie folgt:
8,2kW
Durch konstruktive Maßnahmen ist ein Auslösen der Schaltleiste in der
unteren Endlage zu unterbinden.
Den elektrischen Widerstand der Schaltleiste testet die Steuerung
selbsttätig in einem bestimmten Rhythmus. Tritt hierbei eine
Unregelmäßigkeit auf, schaltet die Steuerung in einen Fehlermodus (siehe
Kap. 5).
W
elektrische Kontaktleiste
Abb. 4-3, Anschluss elektrische Kontaktleiste 8,2k
Installation und Inbetriebnahme
W
W
gestaltet
12 13
W
15
