Betriebsanleitung LOGICO 2.0

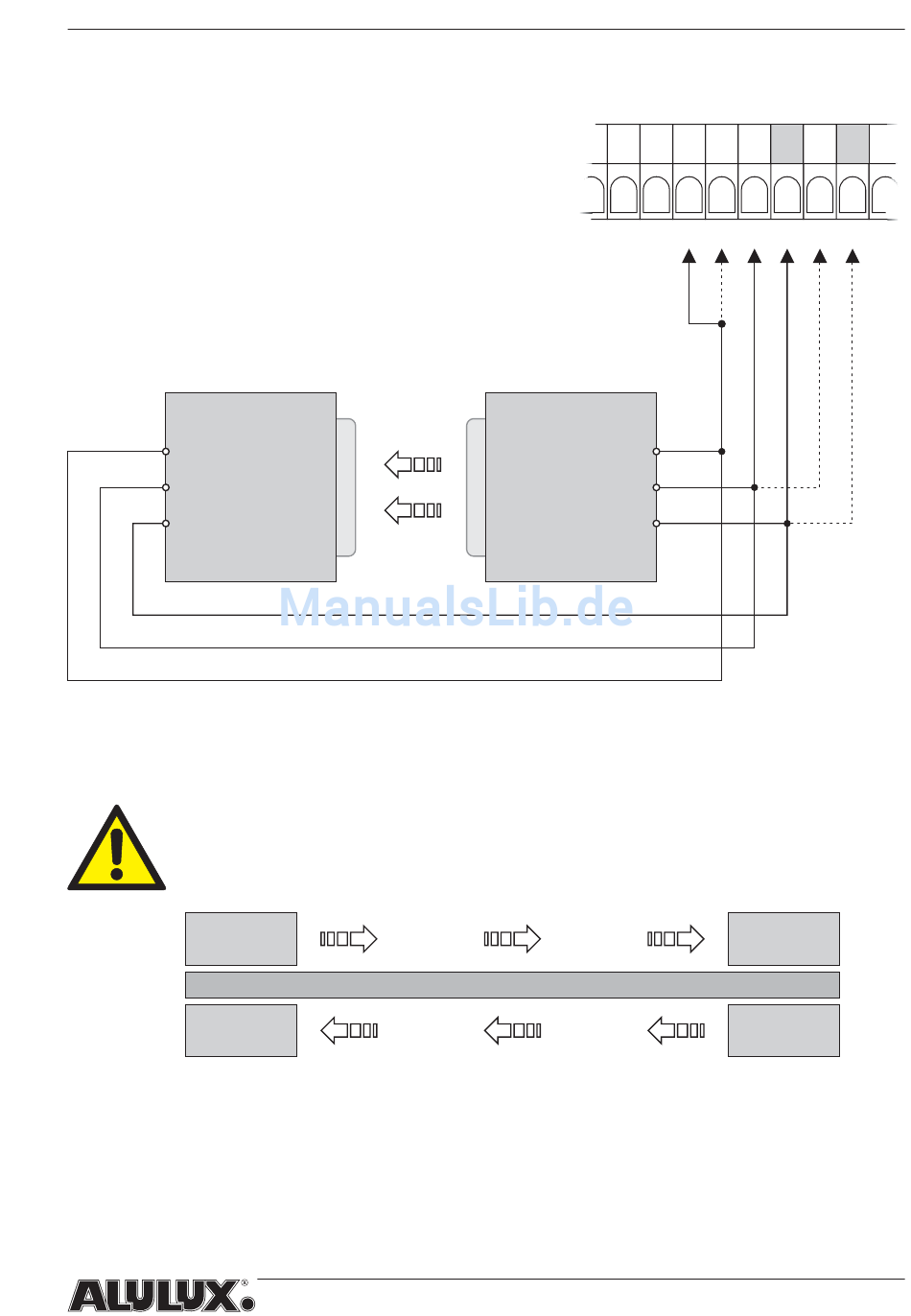

Den Anschluss zweier Fraba "Raytector"-Lichtschranken zeigt die
folgende Abbildung (zweite obere "Raytector" gestrichelt):
Empfänger
+12 V
Signal
GND
Achtung!
entgegengerichtet anzuordnen um eine etwaige Beeinflussung
der jeweils anderen Lichtschranke auszuschließen (Abb. 4-11).
Sender
Empfänger
Die beiden Lichtschrankensender sind stets
Abb. 4-11, Anordnung der oberen Lichtschranken, Draufsicht
Installation und Inbetriebnahme
Sender
braun
+12 V
grün
Signal
weiß
GND
Abb. 4-10, Anschluss Fraba "Raytector"
Tor
5 6 7 8 9
4
Empfänger
Sender
21
