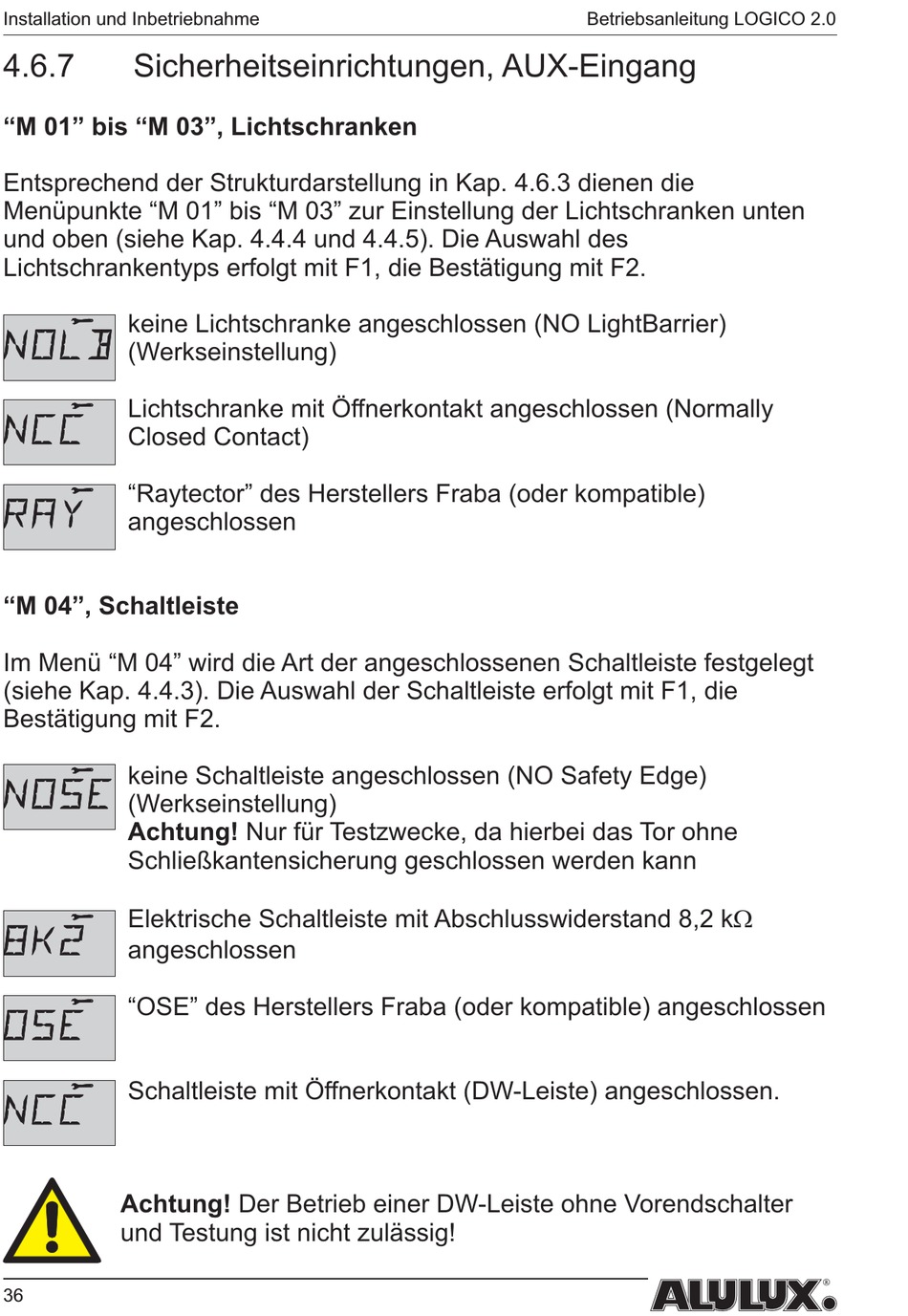

Sicherheitseinrichtungen, AUX-Eingang

"M 01" bis "M 03", Lichtschranken
Entsprechend der Strukturdarstellung in Kap. 4.6.3 dienen die
Menüpunkte "M 01" bis "M 03" zur Einstellung der Lichtschranken unten
und oben (siehe Kap. 4.4.4 und 4.4.5). Die Auswahl des
Lichtschrankentyps erfolgt mit F1, die Bestätigung mit F2.
keine Lichtschranke angeschlossen (NO LightBarrier)
(Werkseinstellung)
Lichtschranke mit Öffnerkontakt angeschlossen (Normally
Closed Contact)
"Raytector" des Herstellers Fraba (oder kompatible)
angeschlossen
"M 04", Schaltleiste
Im Menü "M 04" wird die Art der angeschlossenen Schaltleiste festgelegt
(siehe Kap. 4.4.3). Die Auswahl der Schaltleiste erfolgt mit F1, die
Bestätigung mit F2.
keine Schaltleiste angeschlossen (NO Safety Edge)
(Werkseinstellung)
Achtung!
Schließkantensicherung geschlossen werden kann
Elektrische Schaltleiste mit Abschlusswiderstand 8,2 k
angeschlossen
"OSE" des Herstellers Fraba (oder kompatible) angeschlossen
Schaltleiste mit Öffnerkontakt (DW-Leiste) angeschlossen.
Achtung!
und Testung ist nicht zulässig!
