Betriebsanleitung LOGICO 2.0
Installation und Inbetriebnahme
optische Schaltleiste (Fraba OSE)
Die OSE ist eine aktive Schaltleiste, welche eine Versorgungsspannung
von 12 V DC zum Betrieb benötigt. Klemme 4 stellt die entsprechende
Spannung zur Verfügung. Für den Auslösetest
(sofern benötigt)
gilt das
gleiche wie bei der elektrischen Schaltleiste mit Abschlusswiderstand
W
8,2k . Im Regelfall ist aber ein Auslösen der Schaltleiste in der unteren
Endlage nicht anzustreben.
4
12 13
braun
grün
weiß
optische Schaltleiste

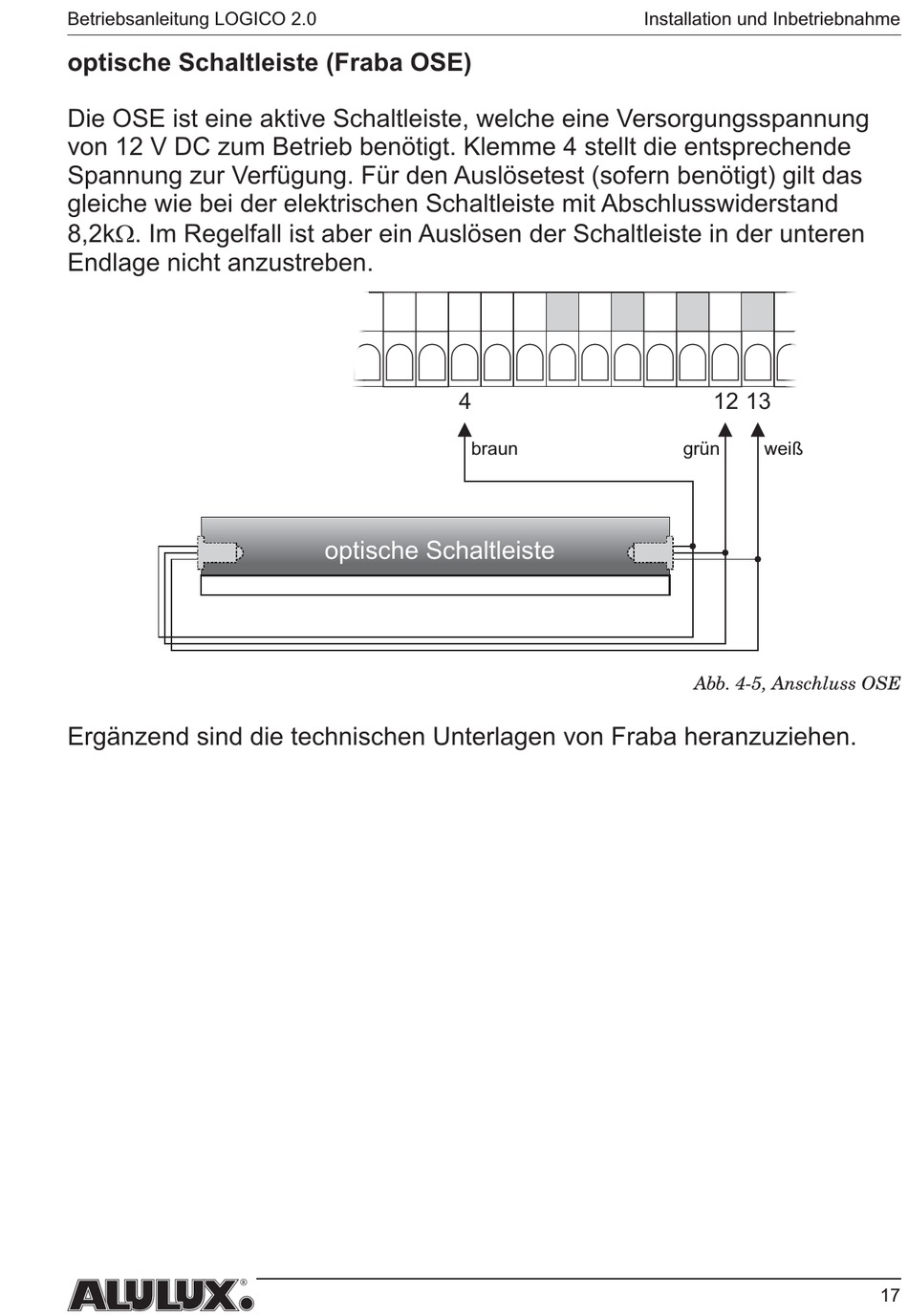

Abb. 4-5, Anschluss OSE
Ergänzend sind die technischen Unterlagen von Fraba heranzuziehen.
