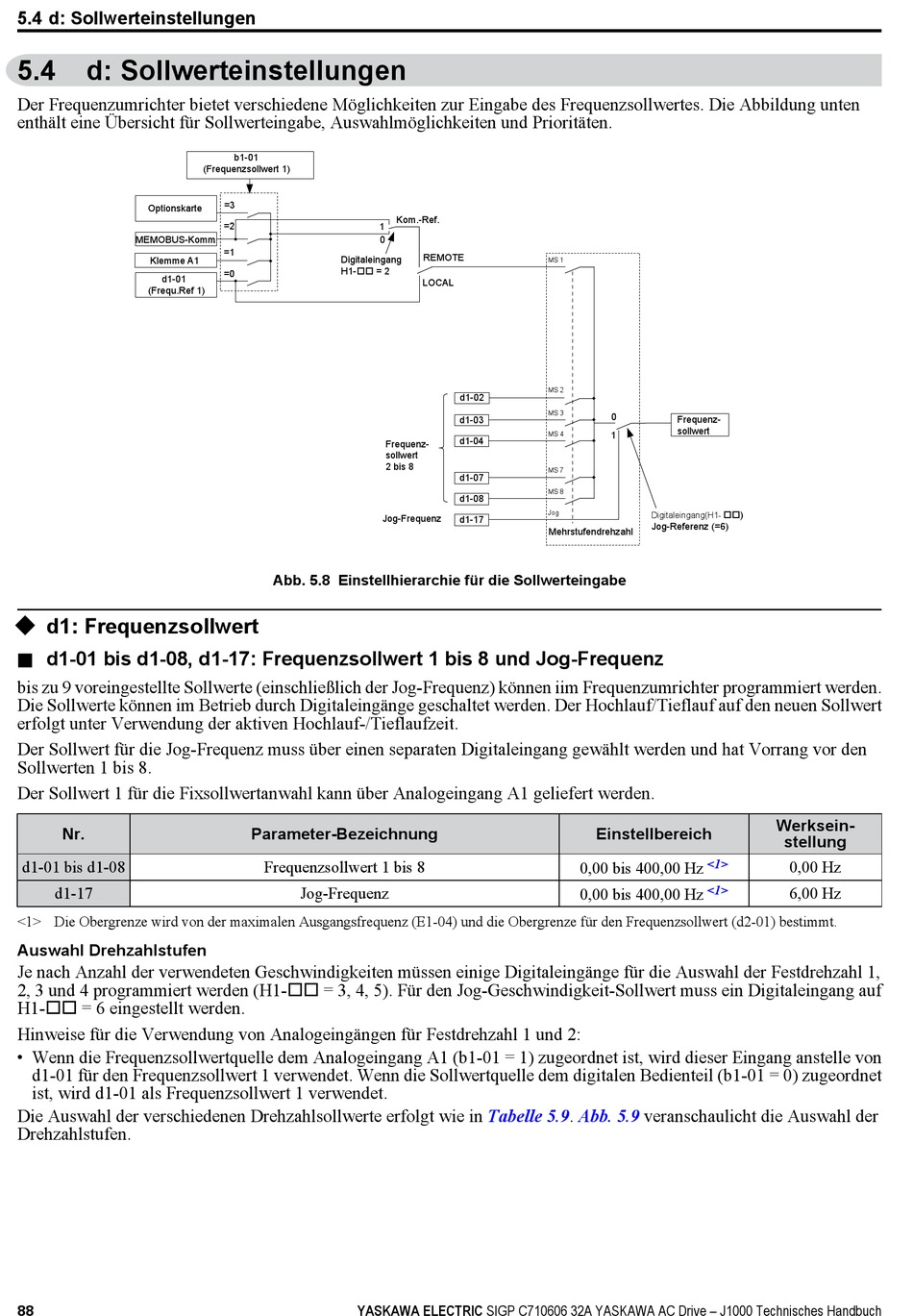

5.4 d: Sollwerteinstellungen

5.4

d: Sollwerteinstellungen

Der Frequenzumrichter bietet verschiedene Möglichkeiten zur Eingabe des Frequenzsollwertes. Die Abbildung unten
enthält eine Übersicht für Sollwerteingabe, Auswahlmöglichkeiten und Prioritäten.
Optionskarte
MEMOBUS-Komm .
Klemme A1
d1-01
(Frequ.Ref 1)
u

d1: Frequenzsollwert

n d1-01 bis d1-08, d1-17: Frequenzsollwert 1 bis 8 und Jog-Frequenz
bis zu 9 voreingestellte Sollwerte (einschließlich der Jog-Frequenz) können iim Frequenzumrichter programmiert werden.
Die Sollwerte können im Betrieb durch Digitaleingänge geschaltet werden. Der Hochlauf/Tieflauf auf den neuen Sollwert
erfolgt unter Verwendung der aktiven Hochlauf-/Tieflaufzeit.
Der Sollwert für die Jog-Frequenz muss über einen separaten Digitaleingang gewählt werden und hat Vorrang vor den
Sollwerten 1 bis 8.
Der Sollwert 1 für die Fixsollwertanwahl kann über Analogeingang A1 geliefert werden.
Nr.
d1-01 bis d1-08
d1-17
<1> Die Obergrenze wird von der maximalen Ausgangsfrequenz (E1-04) und die Obergrenze für den Frequenzsollwert (d2-01) bestimmt.
Auswahl Drehzahlstufen
Je nach Anzahl der verwendeten Geschwindigkeiten müssen einige Digitaleingänge für die Auswahl der Festdrehzahl 1,
2, 3 und 4 programmiert werden (H1-oo = 3, 4, 5). Für den Jog-Geschwindigkeit-Sollwert muss ein Digitaleingang auf
H1-oo = 6 eingestellt werden.
Hinweise für die Verwendung von Analogeingängen für Festdrehzahl 1 und 2:
• Wenn die Frequenzsollwertquelle dem Analogeingang A1 (b1-01 = 1) zugeordnet ist, wird dieser Eingang anstelle von
d1-01 für den Frequenzsollwert 1 verwendet. Wenn die Sollwertquelle dem digitalen Bedienteil (b1-01 = 0) zugeordnet
ist, wird d1-01 als Frequenzsollwert 1 verwendet.
Die Auswahl der verschiedenen Drehzahlsollwerte erfolgt wie in
Drehzahlstufen.
88
b1-01
(Frequenzsollwert 1)
=3
=2
=1
Digitaleingang
H1-oo = 2
=0
Abb. 5.8 Einstellhierarchie für die Sollwerteingabe
Parameter-Bezeichnung
Frequenzsollwert 1 bis 8
Jog-Frequenz
YASKAWA ELECTRIC SIGP C710606 32A YASKAWA AC Drive – J1000 Technisches Handbuch
Kom.-Ref.
1
0
REMOTE
MS 1
LOCAL
MS 2
d1-02
MS 3
d1-03
MS 4
d1-04
Frequenz-
sollwert
2 bis 8
MS 7
d1-07
MS 8
d1-08
Jog
Jog-Frequenz
d1-17
Mehrstufendrehzahl
Tabelle 5.9.
0
Frequenz-
sollwert
1
oo)
Digitaleingang(H1-
Jog-Referenz (=6)
Einstellbereich
<1>
0,00 bis 400,00 Hz
<1>
0,00 bis 400,00 Hz
Abb. 5.9 veranschaulicht die Auswahl der
Werksein-
stellung
0,00 Hz
6,00 Hz
