1.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen an Pumpen sind nur nach Abspra-
che mit dem Hersteller zulässig. Originalersatzteile und vom Her-
steller autorisiertes Zubehör dienen der Sicherheit. Die Verwen-
dung anderer Teile kann die Haftung für die daraus entstehenden
Folgen aufheben.
1.9 Unzulässige Betriebsweisen
Die Betriebssicherheit der gelieferten Pumpen ist nur bei bestim-
mungsgemäßer Verwendung entsprechend Abschnitt "Verwen-
dungszweck" der Montage- und Betriebsanleitung gewährleistet.
Die in den technischen Daten angegebenen Grenzwerte dürfen
auf keinen Fall überschritten werden.

2. Verwendete Symbole

Warnung
Die Nichtbeachtung dieser Sicherheitshinweise
kann zu Personenschäden führen.
Warnung
Befolgen Sie diese Sicherheitshinweise bei
explosionsgeschützten Pumpen. Wir empfehlen,
diese Sicherheitshinweise auch bei Standard-
pumpen zu befolgen.
Die Nichtbeachtung dieser Sicherheitshinweise
Achtung
kann Fehlfunktionen oder Sachschäden zur
Folge haben.
Hinweise oder Anweisungen, die das Arbeiten
Hinweis
erleichtern und einen sicheren Betrieb gewähr-
leisten.

3. Lieferumfang

Die Grundfos Hebeanlagen Multilift M werden komplett mit
Sammelbehälter, Pumpe, Niveausensor, Rückflussverhinderer
und Steuerung LC 221 geliefert. Die Pumpe und das Staudruck-
rohr (für die Druckmessung) sind mit einem 4 m oder 10 m langen
Kabel bzw. Schlauch bereits an die Steuerung bzw. an den im
Schaltkasten untergebrachten Sensor angeschlossen.
Zum Lieferumfang gehört auch ein Beutel mit folgendem
Zubehör:
• 1 Montage- und Betriebsanleitung
• 1 Kurzanleitung mit einer Menüübersicht der Steuerung
• 1 Adapterflansch DN 80 für den Druckabgang mit
Anschlussstück DN 100 (Außendurchmesser 110 mm)
• 1 flexibler Schlauch DN 100 und zwei Schellen für den
Anschluss der Druckleitung
• 1 flexibler Schlauch DN 70 und zwei Schellen für den
Anschluss der Entlüftungsleitung
• 2 Schrauben und Spreizdübel für die Behälterbefestigung
• 3 Schrauben mit Unterlegscheibe zur Befestigung einer
Rohrverschlusskappe am über den Drehflansch einstellbaren
Zulauf, falls erforderlich
• 1 Muffendichtung DN 100
• 1 Muffendichtung DN 50 für die Handmembranpumpe mit
1 1/2" Anschluss oder für den Zulauf DN 50
• 1 Dichtungssatz DN 80 inkl. 8 Schrauben M16 x 65, Muttern
und Unterlegscheiben (verzinkt).

4. Allgemeine Beschreibung

Die Grundfos Hebeanlagen Multilift M werden komplett mit
Sammelbehälter, Pumpe, Niveausensor, Steuerung LC 221,
Rückflussverhinderer und Anschlusszubehör geliefert.
Nachfolgend sind die einzelnen Komponenten zusammen mit
einer Kurzbeschreibung aufgeführt.

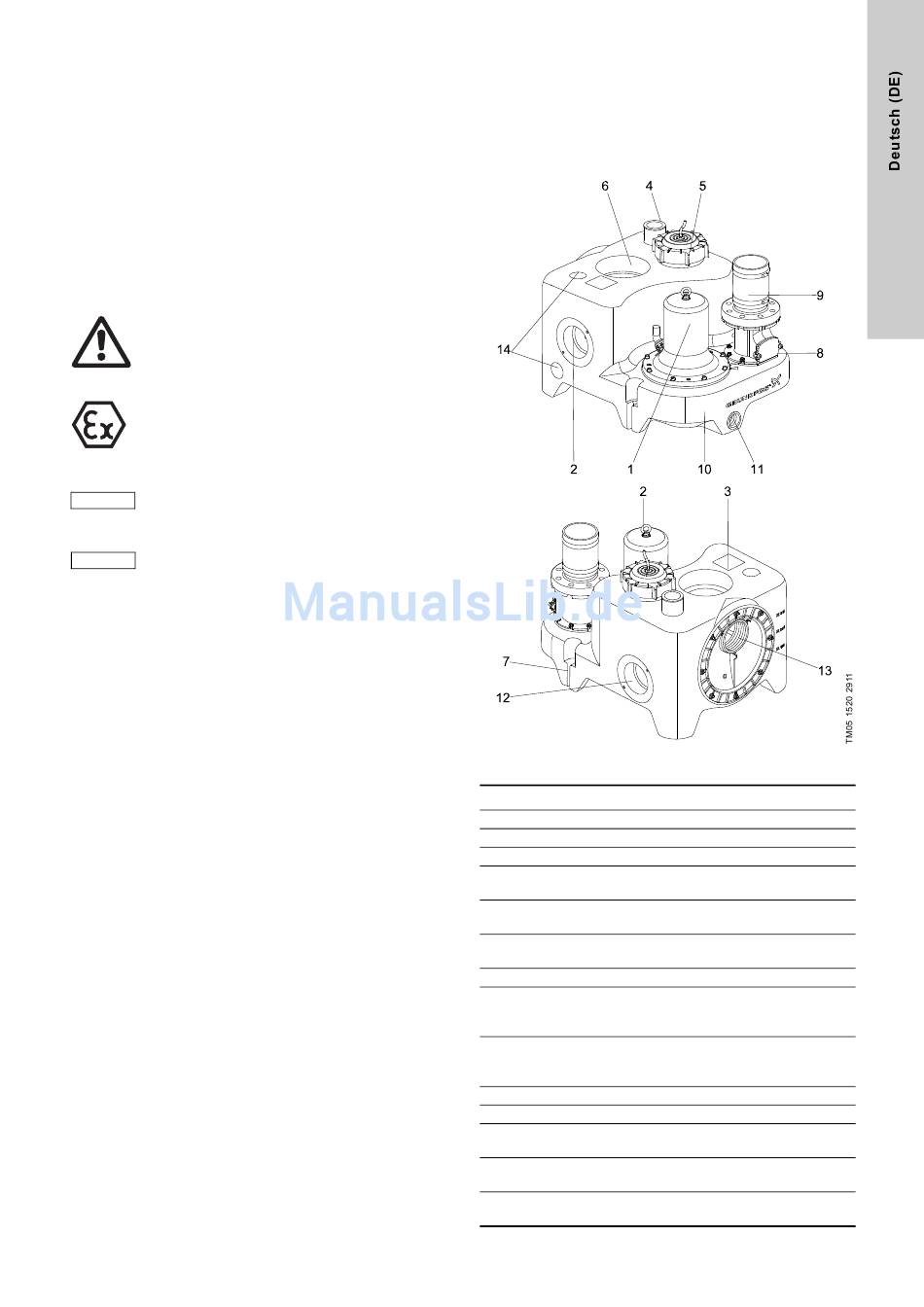

Abb. 1 Multilift M, Vorder- und Rückseite
Pos. Beschreibung
1 Pumpe
2 Hebeöse der Pumpe
3 Typenschild
Offener Entlüftungsstutzen DN 70
4
(Außendurchmesser 75 mm)
Schraubdeckel mit Staudruckrohr und
5
Revisionsöffnung für den Sammelbehälter
Vertikaler Zulauf DN 150
6
(Dichtung als Zubehör lieferbar)
7 Befestigungspunkt
Rückflussverhinderer mit Revisionsöffnung und
8 Ablassschraube zum Anheben der Rückschlag-
klappe. Siehe Abb. 4.
Adapterflansch DN 80 auf ∅110 für den Druck-
9 abgang mit flexiblem Anschlussstück und zwei
Schellen
10 Sammelbehälter mit eingegossenem Tragegriff
11 1 1/2"-Anschlussstutzen für Handmembranpumpe
Horizontaler Zulauf DN 100
12
(Dichtung als Zubehör lieferbar)
Drehflansch mit einstellbarer Zulauföffnung DN 100
13
(DN 150 optional als Zubehör)
Seitlich oder oben angeordneter Zulauf DN 50
14
(Dichtung als Zubehör lieferbar)
3
