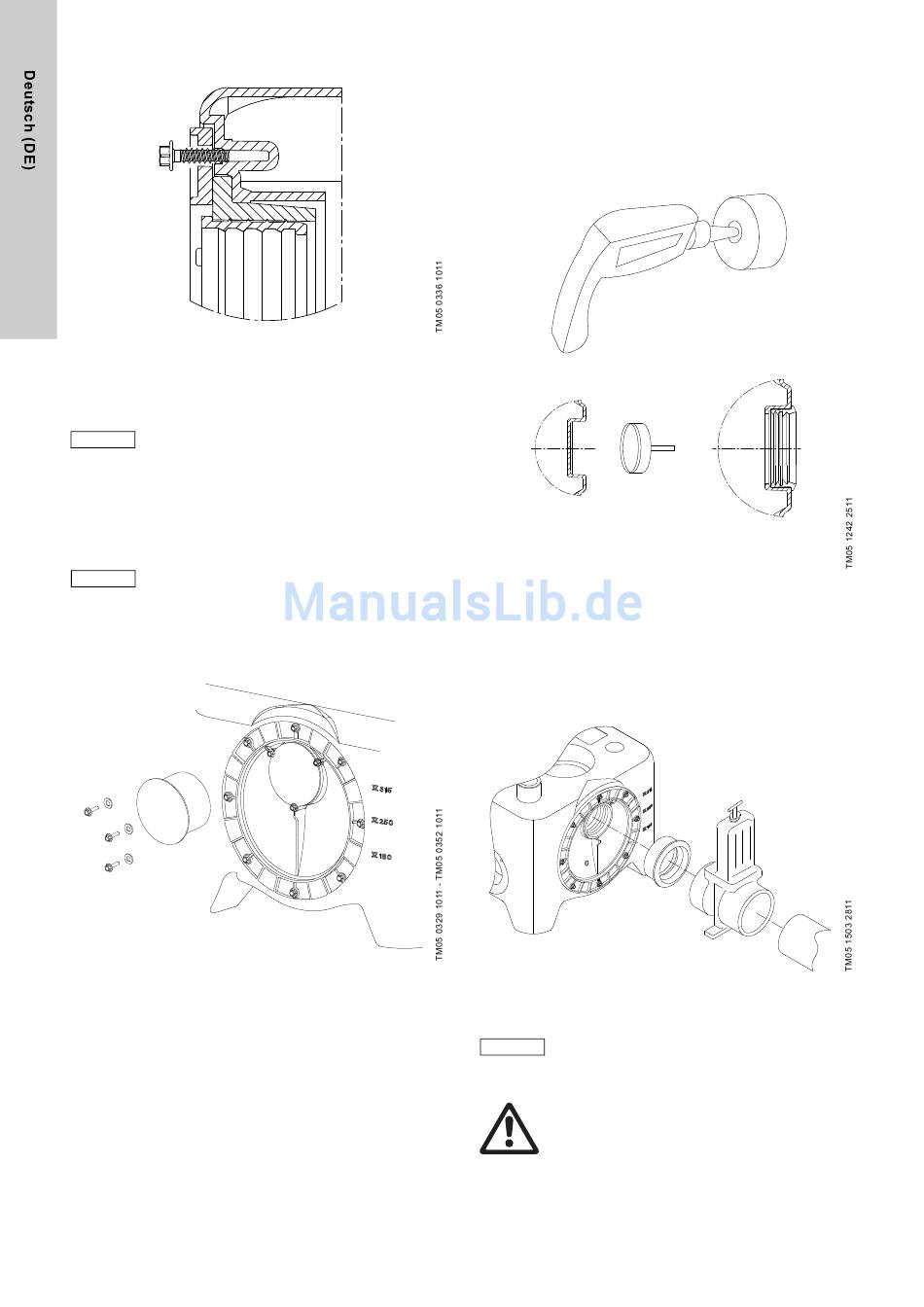

Abb. 18 Lose eingedrehte Schraube im Außenring
Bei der Auslieferung der Hebeanlagen Multilift M
sind die Schrauben nur lose im Außenring des
Drehflansches eingedreht. Siehe Abb. 18.
Achtung
Vor dem Anschließen der Zulaufleitung sind alle
Schrauben mit max. 9 Nm festzuziehen. Abschlie-
ßend ist zu prüfen, ob die Schrauben mit dem
richtigen Anzugsmoment angezogen sind.
Wird der Hauptzulauf nicht verwendet, kann er
einfach mit Hilfe einer Standard-Rohrverschluss-
kappe DN 100 verschlossen werden, die mit drei
Schrauben und den zugehörigen Unterleg-
scheiben montiert wird. Siehe Abb. 19.
Hinweis
Im Lieferumfang der Hebeanlage sind nur die
Schrauben und Unterlegscheiben enthalten.
Die Rohrverschlusskappe ist getrennt zu
beschaffen.
Abb. 19 Verschließen des Hauptzulaufs
3. Die anderen benötigten Zuläufe durch Ausschneiden der
erforderlichen Öffnungen vorbereiten.
Zum Ausschneiden der Öffnungen sind Bohrmaschinen-
aufsätze ∅150 für die Zuläufe DN 150, ∅100 für die Zuläufe
DN100 und ∅43 für die Zuläufe DN 50 zu verwenden. Die vor-
gesehenen Schnittkanten sind zurückversetzt angeordnet und
bereits entsprechend präpariert. Um scharfe Schnittkanten zu
vermeiden, sind die Öffnungen zu entgraten. Die Muffen-
dichtungen verfügen über einen entsprechenden Kragen.
18
4. Soll zum Entleeren des Sammelbehälters bei Störungen eine
Handmembranpumpe eingesetzt werden, ist auch die
Anschlussöffnung für die Handmembranpumpe
auszuschneiden.
Für den Anschluss DN 50 ist ein Bohrmaschinenvorsatz ∅43
zu verwenden. Um scharfe Schnittkanten zu vermeiden, sind
die Öffnungen zu entgraten.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150
Abb. 20 Ausschneiden oder Bohren der zusätzlichen
Anschlussöffnungen
5. Die Zulaufleitung zum Sammelbehälter anschließen.
Zwischen der Zulaufleitung und der Hebeanlage ist ein
Absperrventil einzubauen, um eine Einleitung von Abwasser
bei Wartungs- und Reparaturarbeiten zu vermeiden.
Es wird empfohlen ein einfach zu handhabendes
PVC-Absperrventil zu verwenden.
Abb. 21 Einbau eines Absperrventils
Es ist zu gewährleisten, dass das Gewicht der
Zulauf-, Druck- und Entlüftungsleitungen nicht
Achtung
auf dem Sammelbehälter lastet. Lange Rohr-
leitungsabschnitte, Schieber, usw. sind ent-
sprechend bauseits zu haltern.
Warnung
Niemals auf die Hebeanlage steigen.
