11. Wartung und Instandhaltung

Bei normalem Gebrauch erfordert die Multilift M nur ein Minimum
an Wartung.
Warnung
Vor Beginn von Wartungs- und Reparaturarbeiten
an Hebeanlagen, die zur Förderung von gesund-
heitsschädlichen Medien eingesetzt werden, ist
die Hebeanlage sorgfältig mit sauberem Wasser
zu spülen und zu reinigen sowie die Druckleitung
zu entleeren. Nach dem Zerlegen sind die einzel-
nen Bauteile mit sauberem Wasser zu reinigen.
Darauf achten, dass die Absperrventile geschlos-
sen sind. Die Arbeiten sind in Übereinstimmung
mit den örtlichen Vorschriften auszuführen.
Warnung
Vor der Durchführung irgendwelcher elektri-
scher Anschlussarbeiten im Schaltkasten der
Steuerung oder irgendwelcher Arbeiten an der
Hebeanlage ist sicherzustellen, dass die
Spannungsversorgung abgeschaltet ist und nicht
versehentlich wieder eingeschaltet werden kann.
Gemäß der EN 12056-4 sind Hebeanlagen in folgenden
Zeitabschnitten regelmäßig zu überprüfen:
• alle 12 Monate bei Aufstellung in Einfamilienhäusern
• alle 6 Monate bei Aufstellung in Mehrfamilienhäusern
• alle 3 Monate bei Aufstellung in Gewerbe- und
Industriebetrieben.
Die örtlichen Vorschriften, die für die Überprüfung gelten, sind
unbedingt zu befolgen.
Die regelmäßigen Überprüfungen sind von autorisiertem Fach-
personal durchzuführen und müssen sowohl die Wartung der
elektrischen als auch der mechanischen Bauteile umfassen.
Folgende Punkte sind zu überprüfen:
• Abgangs- und Zulaufanschlüsse
Alle Anschlüsse an der Hebeanlage auf festen Sitz und
Undichtigkeiten prüfen. Es ist sicherzustellen, dass das
Gewicht der Zulauf-, Druck- und Entlüftungsleitungen nicht auf
dem Sammelbehälter lastet. Lange Rohrleitungsabschnitte,
Schieber, usw. sind entsprechend bauseits zu haltern.
• Leistungsaufnahme
Siehe Typenschild.
• Kabeleinführung
Es ist sicherzustellen, dass die Kabeleinführung wasserdicht ist
und die Kabel nicht abgeknickt und oder eingeklemmt werden.
• Pumpenbauteile
Die acht Schrauben zur Befestigung der Pumpe entfernen und
die Pumpe vom Sammelbehälter abnehmen. Prüfen, ob die
Entlüftungsbohrung im Pumpengehäuse offen und nicht ver-
stopft ist. Beim Wiedereinbau der Pumpe wird empfohlen, den
O-Ring zwischen der Pumpe und dem Sammelbehälter auszu-
tauschen. Einen Testlauf mit sauberem Wasser durchführen.
Bei ungewöhnlicher Geräuschentwicklung, starken Vibratio-
nen und abnormalem Betriebsverhalten wenden Sie sich bitte
an Grundfos.
• Kugellager
Die Welle auf Geräusche und schwergängigen Lauf prüfen.
Dazu die Welle mit der Hand drehen. Schadhafte Kugellager
austauschen. Bei schadhaften Kugellagern bzw. schlechter
Motorfunktion ist in der Regel eine Generalüberholung der
Pumpe erforderlich. Diese Arbeit ist von Grundfos oder einer
anerkannten Reparaturwerkstatt durchzuführen.
Reinigen des Rückflussverhinderers (falls erforderlich)
Vorgehensweise:
1. Die Absperrventile in der Druckleitung und der Zulaufleitung
(falls vorhanden) schließen oder die Druckleitung durch
Anziehen der Ablassschraube seitlich am Rückfluss-
verhinderer entleeren. Siehe Abb. 4.
2. Den Rückflussverhinderer über die Revisionsöffnung reinigen.
Die Dichtung der Revisionsöffnung vor der Montage des
Deckels austauschen.
22

11.1 Wartungsarbeiten an der Mechanik

• Eventuell vorhandene Ablagerungen und/oder Schlamm-
ansammlungen im Sammelbehälter entfernen.
• Eventuell vorhandene Verstopfungen auf der Zulaufseite der
Hebeanlage entfernen. Verstopfungen werden typischerweise
durch größere, feste Gegenstände in der Leitung verursacht.
• Die Dichtungen von Ventilanschlüssen usw. prüfen und ggf.
austauschen.
• Den Sammelbehälter auf Risse und Verformungen prüfen.
Diese können bei fehlerhafter Montage auftreten, wenn Span-
nungen oder zu hohe Kräfte auf dem Sammelbehälter lasten.
Hinweis: Die vorherige Auflistung erhebt keinen Anspruch auf
Vollständigkeit. Die Hebeanlage kann z.B. in Umgebungen
installiert sein, die eine sorgfältige und häufige Wartung erforder-
lich machen.

11.2 Motor

Die Drehrichtung der Pumpe ist wie folgt zu prüfen:
• Die Spannungsversorgung abschalten.
• Die Hebeöse und die Mutter oben auf dem Motor
abschrauben. Siehe Abb. 29.
• Das obere Ende der Motorwelle ist jetzt sichtbar.
Siehe Abb. 30. Prüfen, ob sich der Rotor und das Laufrad frei
drehen lassen. Dazu die Welle mit Hilfe eines Schlitzschrau-
ben-drehers drehen.

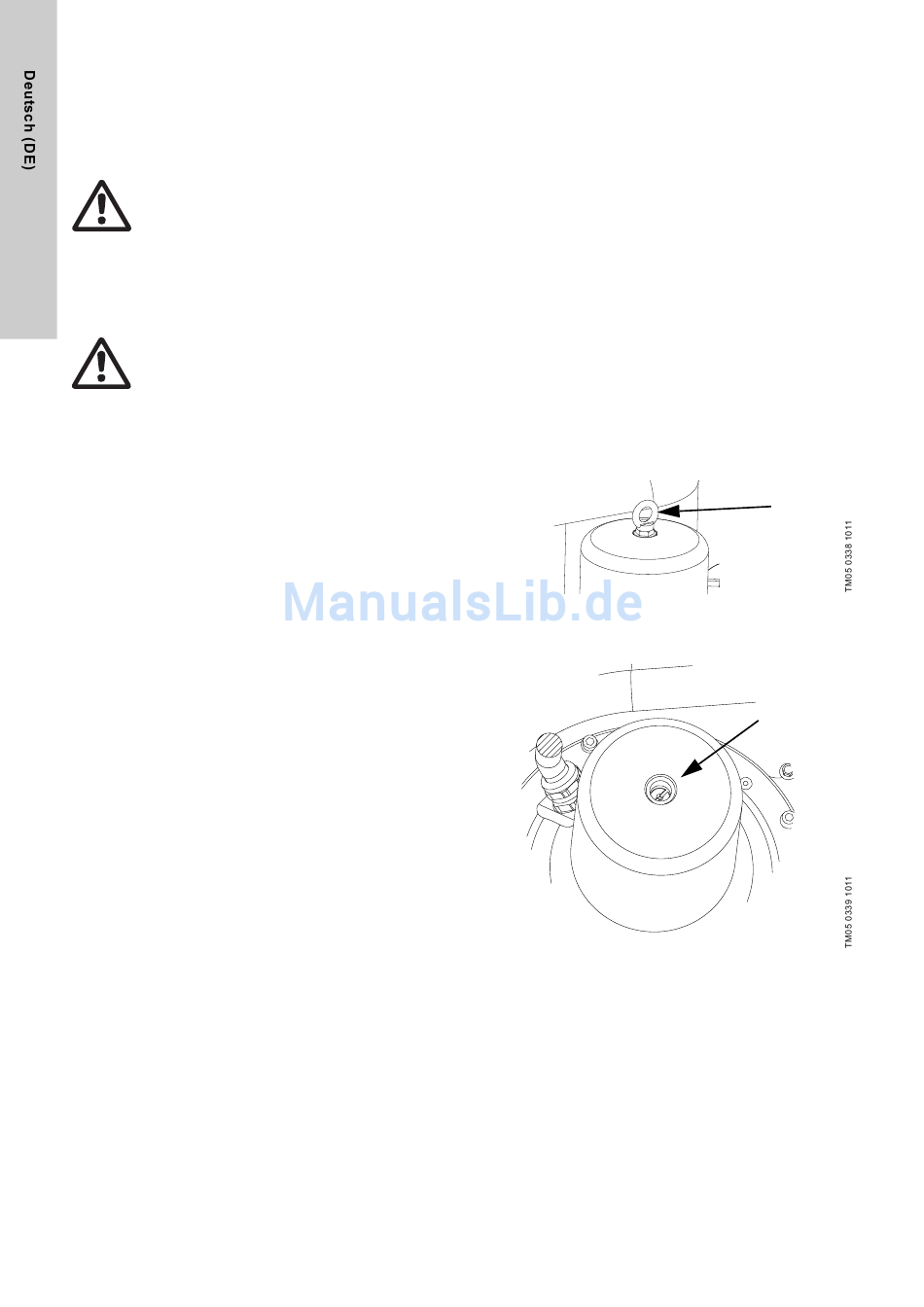

Abb. 29 Hebeöse
Abb. 30 Oberes Ende der Motorwelle mit Schlitz
