Interphone de porte

Le dispositif d'interphone de porte (TSE) permet de tenir
une conversation entre l'équipement et l'interphone de
porte. Le TSE est composé d'un appareil d'alimentation et
de commande et de l'interphone de porte.
L'appareil d'alimentation et de commande est alimenté
par le secteur 230 V et doit disposer d'une alimentation
séparée de la voie de conversation elle-même.
Interfaces
– Voie de conversation (fils a/b)
• Le TSE est raccordé sans composante de courant
continu
– Alimentation de la voie de conversation (contact Ts)
• L'alimentation en courant continu de l'appareil
d'alimentation et de commande est activée par un
contact à relais (Ts, Ts').
– Ouvre-porte (contact To)
• L'ouvre-porte est commandé par un contact à relais
(To, To').
Haut-parleur / microphone
Il est possible de raccorder directement un haut-parleur
ou un module haut-parleur/microphone bon marché en
lieu et place du traditionnel interphone de porte (exécu-
tion 6 fils; a/b, Ts et To). Il faut pour cela procéder à une
conversion de 2 à 4 fils sur la carte d'option (S1 et S2 en
biais de la position paire 1 à la position 2).

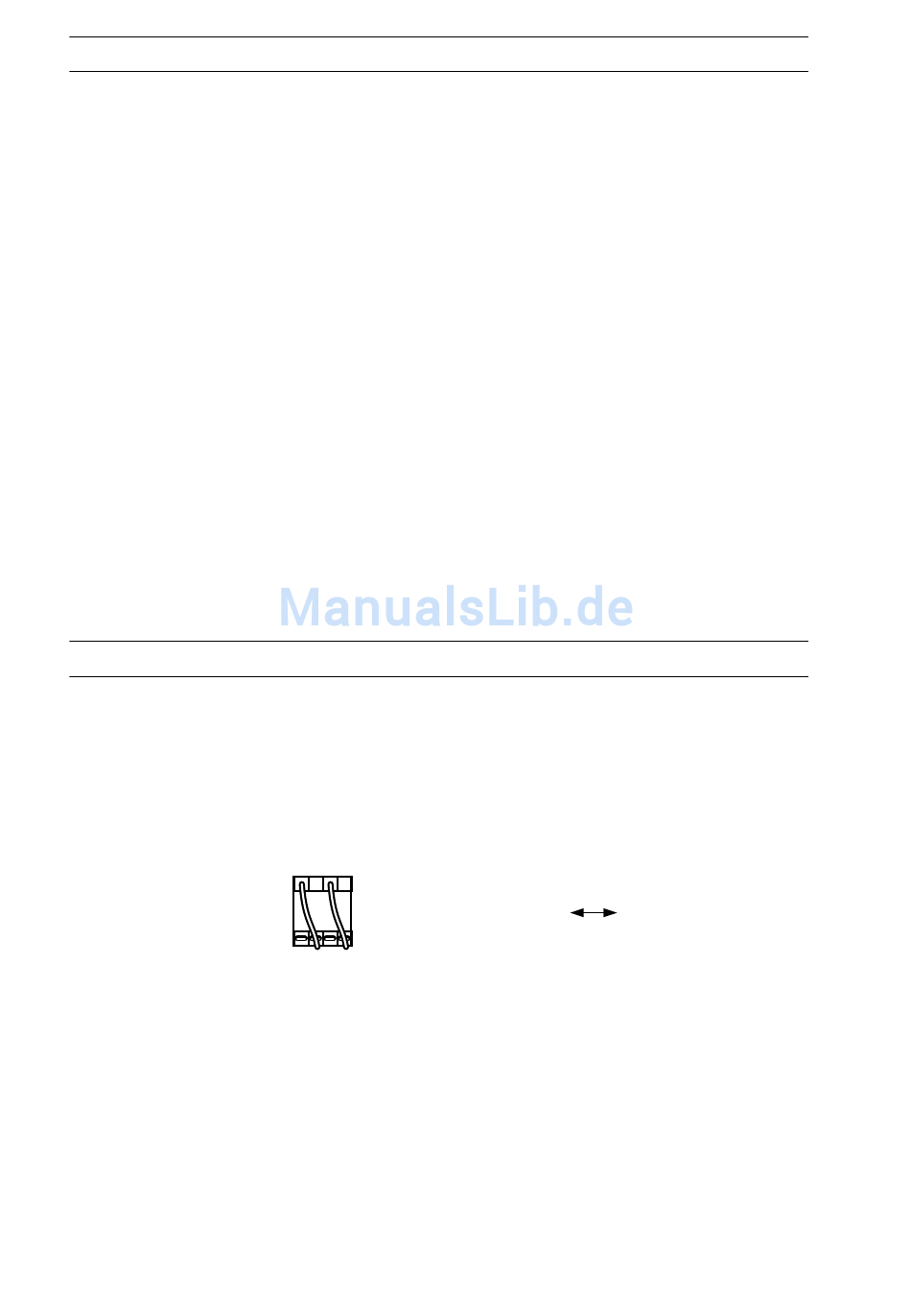

Interphone de porte
S1 S2
Les deux commutateurs S1 et S2 doivent toujours être
déplacés ensemble.
Un haut-parleur conventionnel (4-8 Ω , min. 5W) ou la
partie haut-parleur d'un module d'interphone de porte
est raccordé à LS et LS'/Tb . Le microphone est connecté à
Mic+ et Mic-; une tension de l'ordre de 8V est disponible
pour l'alimentation du microphone et, évent., d'une DEL
d'exploitation. Toutes les solutions à 4 fils doivent être
alimentées par un transformateur de sonnette à 8 .. 12
V sur AC et AC'. Une utilisation parallèle pour l'entrée
CA
de sonnerie et la sonnette de maison est possible.
64
Haut-parleur/

Microphone
