Ihr Casatel- Anschluss -Schema - Swisscom Casatel 2 Bedienungsanleitung

1.1
Amtsleitung 1
Amtsleitung 2
230V

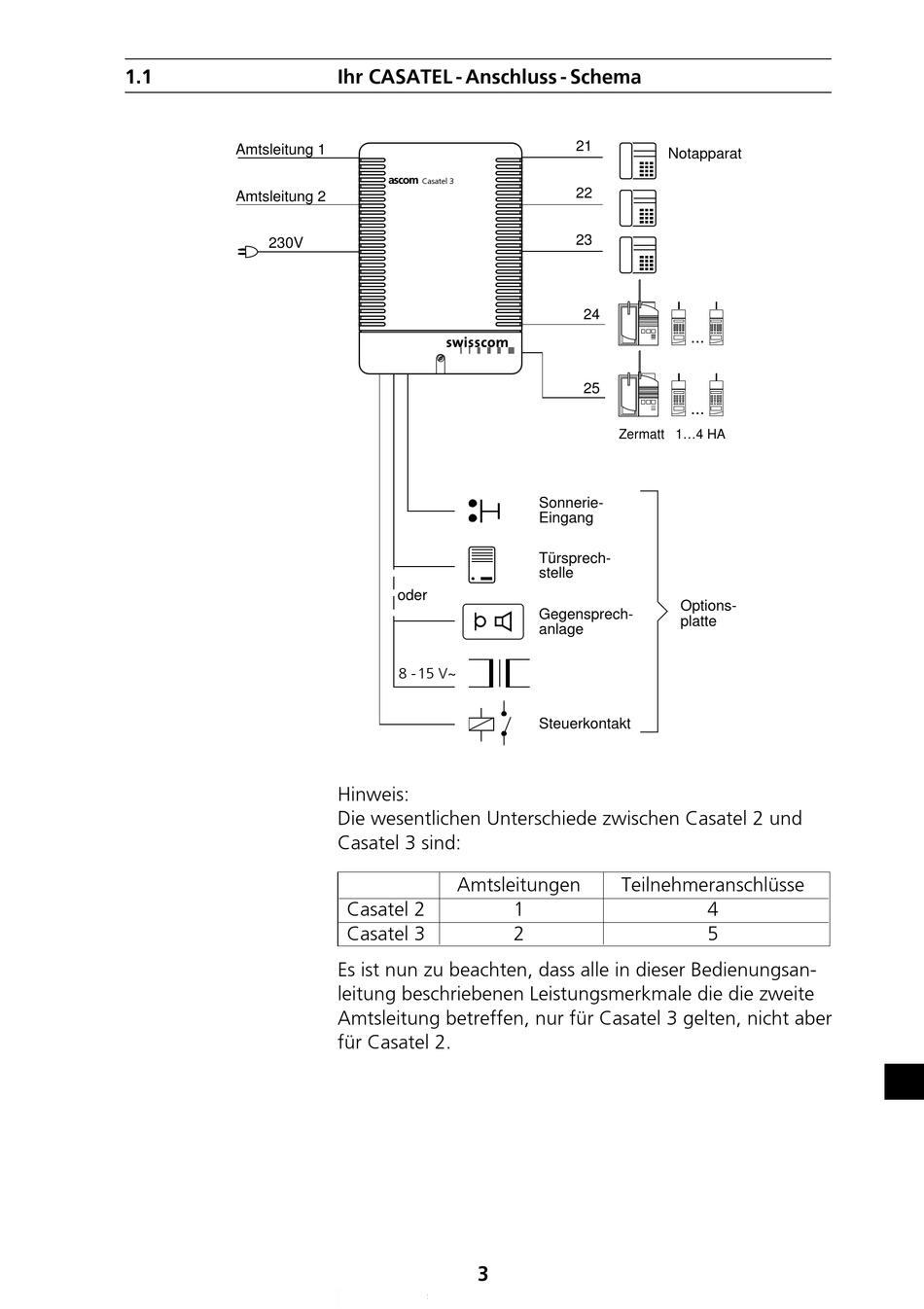

Ihr CASATEL - Anschluss - Schema
a Casatel 3
oder
8 - 15 V~
Hinweis:
Die wesentlichen Unterschiede zwischen Casatel 2 und
Casatel 3 sind:
Amtsleitungen
Casatel 2
Casatel 3
Es ist nun zu beachten, dass alle in dieser Bedienungsan-
leitung beschriebenen Leistungsmerkmale die die zweite
Amtsleitung betreffen, nur für Casatel 3 gelten, nicht aber
für Casatel 2.
3
21
Notapparat
22
23
24
25
Zermatt 1...4 HA
Sonnerie-
Eingang
Türsprech-
stelle
Options-
Gegensprech-
platte
anlage
Steuerkontakt
Teilnehmeranschlüsse
1
2
...
...
4
5
