4. Placer un tampon dans les trous et serrer la vis du haut en la laissant
dépasser d'environ 4 mm.
5. Enlever le petit couvercle de service du CASATEL.
6. Suspendre le CASATEL.
7. Serrer la vis du bas.

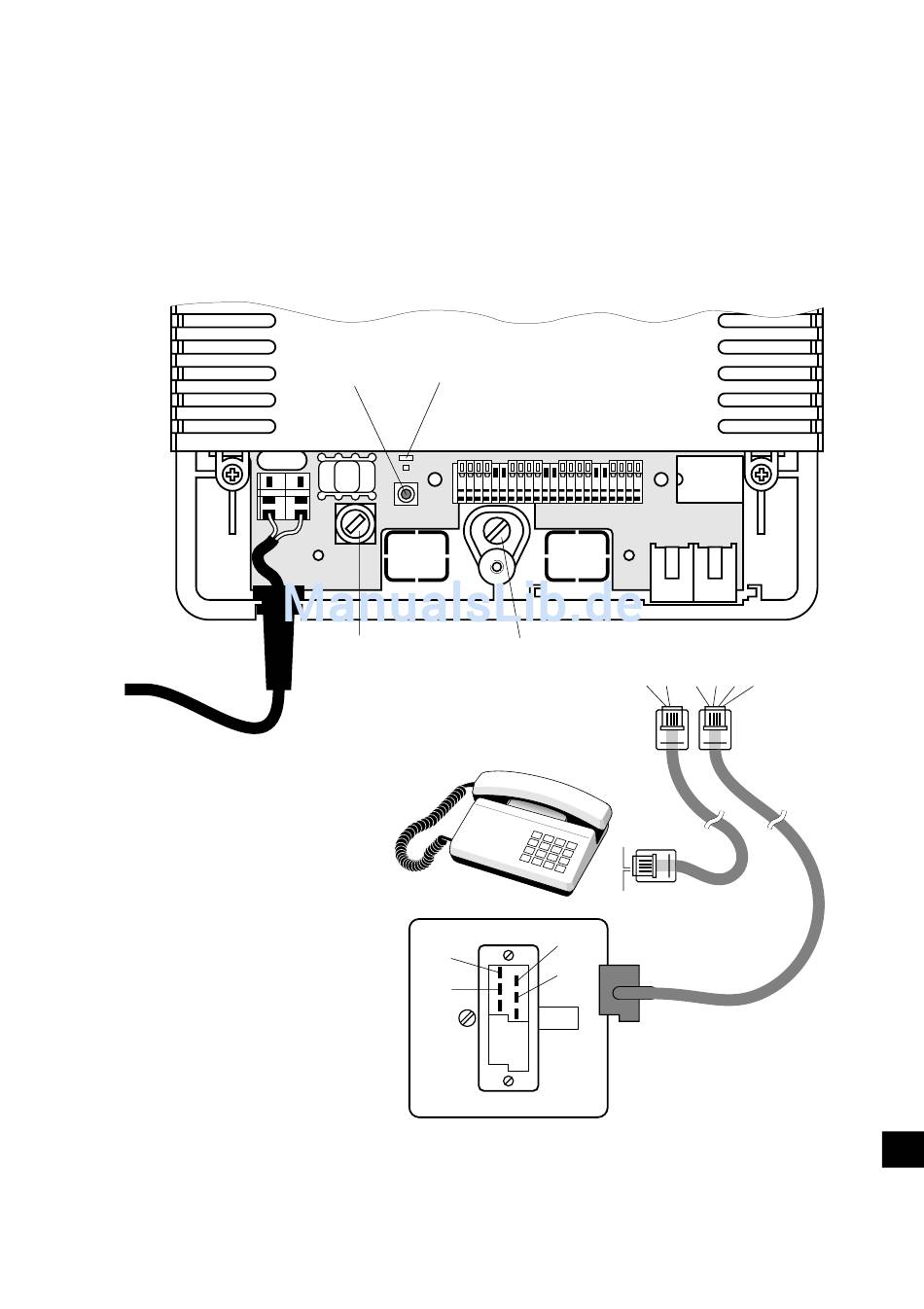

8. Connecter les lignes réseau selon le plan de raccordement ci-dessous.
9. Connecter les abonnés selon le plan de raccordement ci-dessous.
Le fil de terre n'est pas raccordé
10. Relier le CASATEL au secteur (230 V).
Touche de
programmation
230 V~
Ligne réseau 1
I
Ligne réseau 2
II
1 Abonné 21
2 Abonné 22
3 Abonné 23
4 Abonné 24
5 Abonné 25
Indication d'ordre général:
Le fil de terre des appareils à impulsions ne doit pas être câblé.
Voyant de l'état
d'exploitation
5
b a
Fusible Vis de fixation
160 mAT
I a
II a
Terminaison de réseau
swisscom
61
4 3 2 1
II I
b a b a b a b a b a b a
1
Prise FCC
a b a b a b
Abonné 21
*
b
*
a
I b
II b
*
T+T
T+T 87
FCC 4 conducteurs
*
doit être commandé
séparément
I II
I II
Ligne
réseau
