Citofono alla porta

Il dispositivo citofonico alla porta (TSE) consente la con-
versazione tra l'impianto e il citofono alla porta. Il TSE è
costituito dall'apparecchio di alimentazione e comando,
nonché dal citofono. L'apparecchio di alimentazione e
comando viene alimentato dalla rete a 230 V e deve
essere provvisto di un'alimentazione della via audio
separata da quest'ultima.
Interfacce:
– Via audio (a/b)
• Il TSE è connesso senza corrente continua.
– Alimentazione via audio (contatto Ts)
• L'alimentazione a corrente continua da parte
dell'apparecchio di alimentazione e comando viene
inserita a mezzo di un contatto di relè (Ts, Ts').
– Apertura porta (contatto To)
• L'apertura porta viene attivata mediante un contatto
di relè (To, To').
Altoparlante /microfono
Invece del citofono alla porta convenzionale (esecuzione a
6 fili:a/b, Ts e To) è possibile collegare un normale
altoparlante o un favorevole modulo altoparlante-

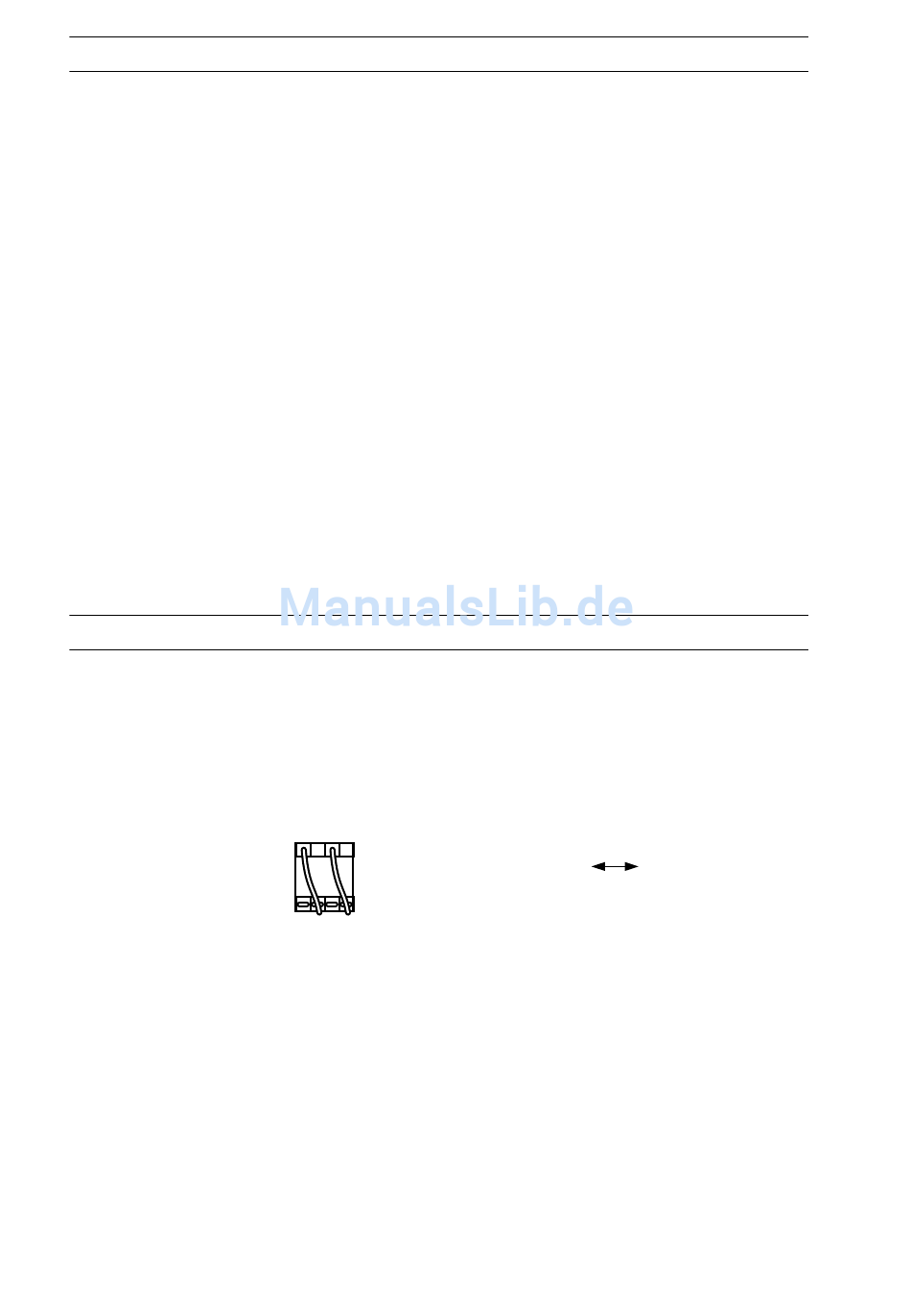

microfono. A tale scopo sulla scheda opzionale occorre
eseguire una commutazione da 2 fili a 4 fili (S1 e S2 dalla
posizione diritta 1 in quella obliqua 2)
Citofono alla porta
S1 S2
I due interruttori S1 e S2 devono sempre essere spostati
insieme.
Un altoparlante normalmente reperibile in commercio (4-
8 Ω , min. 5 W) o la parte dell'altoparlante di un modulo
per citofono viene collegato a LS oppure a LS'/Tb. Il
microfono viene collegato a Mic+ e Mic-, è disponibile
una tensione di circa 8V come alimentazione del
microfono ed eventualmente di un LED per la
segnalazione del funzionamento. Come alimentazione
elettrica per tutte le soluzioni a 4 fili ad AC e AC' deve
essere collegato un normale trasformatore per suoneria
con 8...12 V .
CA
È possibile un utilizzo in parallelo per l'ingresso suoneria e
il campanello di casa.
102

Altoparlante/

microfono
