2.3
Ecarteur
Carte d'option (partie 2)
2.3.1
2.3.2

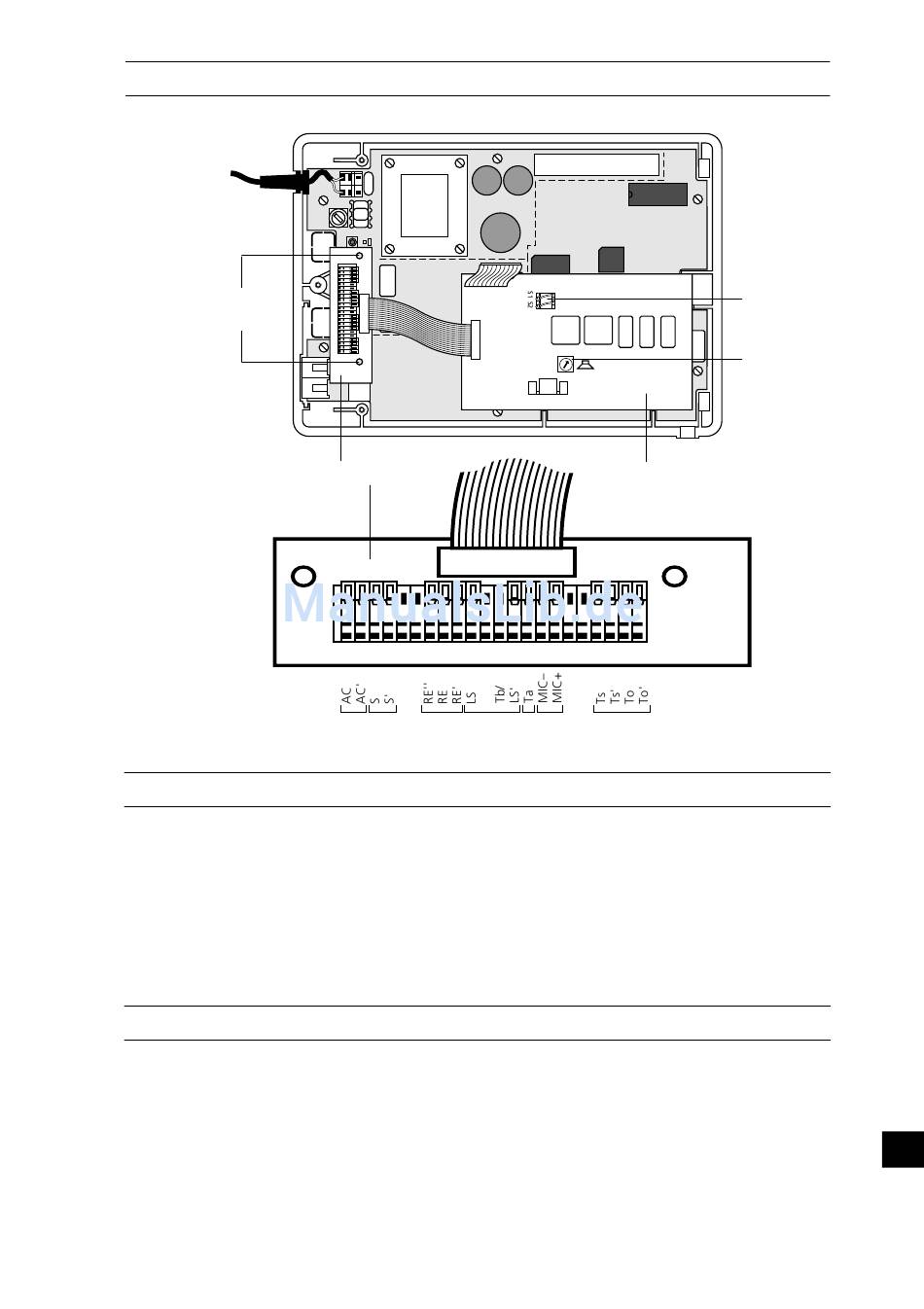

Montage de la carte d'option

1) 2) 3) 4) 5) 6)

Montage

– Retirer le câble secteur
– Enficher les 2 écarteurs sur la carte de base
– Raccorder la carte d'option (partie 1) à la plaque de
base avec le connecteur 10 pôles du câble plat.
– Poser la carte d'option (partie 1) à plat sur les supports
– Encliqueter la carte d'option (partie 2) sur les écarteurs.
Installation
1) Transformateur de sonnette
2) Sonnerie
3) Contact libre à relais
4) Haut-parleur
5) Interphone de porte
6) Microphone
63
Commutateurs
S1 S2
Volume sonore
Carte d'option (partie 1)
5)
