Allstrom-Messungen

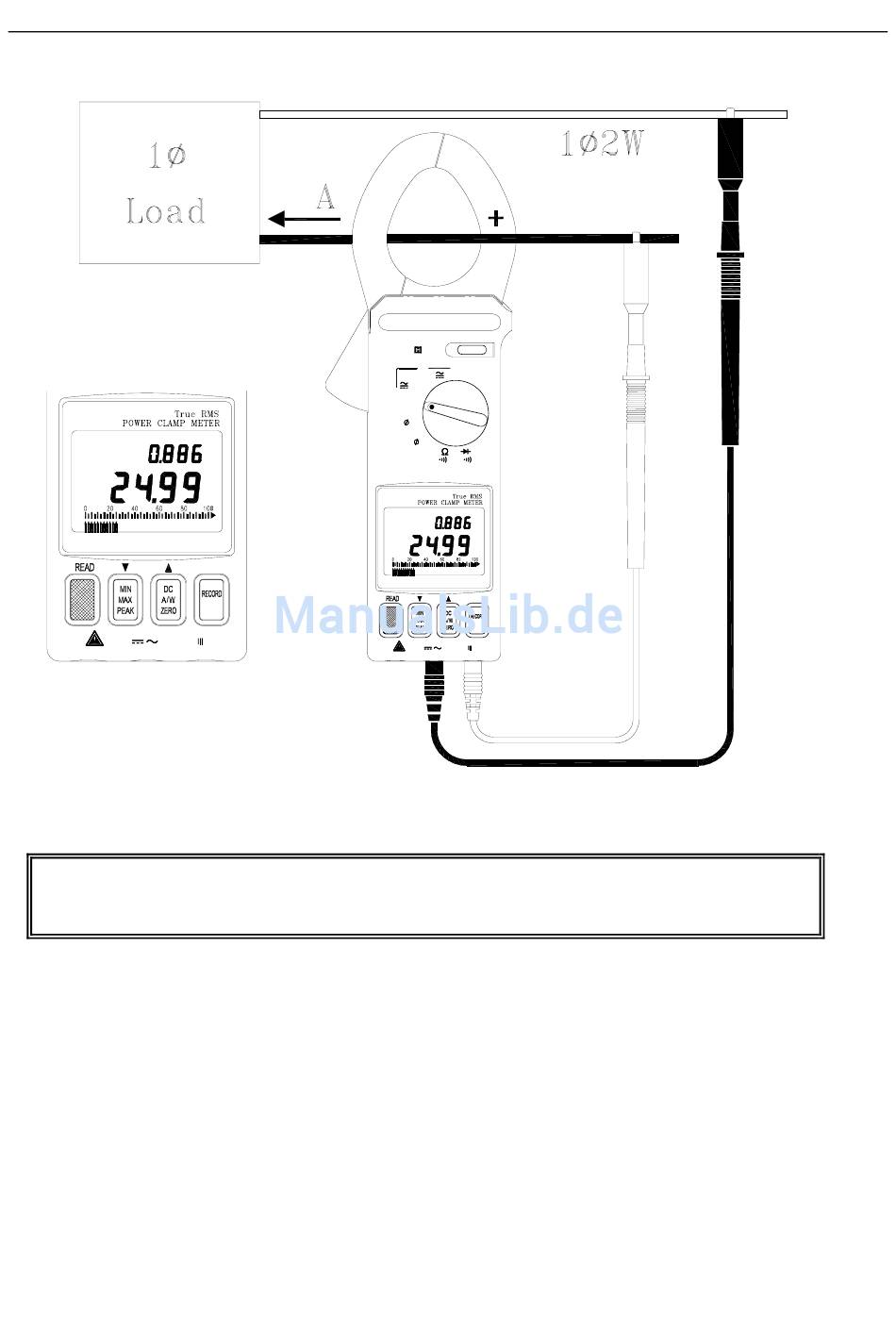

Allstrom- 1φ2 W Strom- (W) und Blindleistungs- (PF) Messungen
PF
lag
600V
MAX CAT
Nicht an einen Leiter anklemmen, wenn das magnetische Restfeld auf Null gesetzt
1. Schalten Sie den Zangenmeter bei leeren Klemmbacken an, indem Sie den Drehschalter auf die
KW-Position stellen (siehe Abbildung 3).
2. Stecken Sie die Prüfleitungen in die Eingabeterminals (schwarzes Kabel in COM und rotes Kabel
in '+').
3. Verbinden Sie das Sondenende der schwarzen Prüfleitung mit dem Nullleiter.
4. Verbinden Sie das Sondenende des roten Kabels mit der Stromleitung.
5. Klemmen Sie den Meter an den Leiter, mit dem die rote Prüfleitung verbunden ist.
6. Die Power Clamp wählt automatisch den geeigneten Bereich aus.
7. Lesen Sie die Watt- (Mitte des Displays) und PF-Werte (oberes Display) auf dem LCD ab.
8. Drücken Sie die READ-Taste, um durch die Doppelanzeigen von KW + PF, A + V und KVA + PF zu
scrollen.
KW
WARNUNG
wird, bis das LCD null anzeigt.
HOLD
Hz
OFF
V
1000A
KW
3 3W
3 4W
PF
lag
KW
600V
MAX
CAT
Abbildung 3
7
382068-EU-GE-V4.0 9/11
